KE2000R_机器控制参数.pdf - 第14页
R e v 1 . 0 0 机械控制参数 2-2-4 图像 选择了 [画像] 之后，就会显示出如图 2-2-5∼ 图 2-2-7 所示的级联菜单。 图 2-2-5 图像菜单 ( 照明图案 ) （１） 照明图案 进行照明控制参数的设定。 （ ａ ） 进行 OCC 的照明图案的设定。 （ b ） 进行 VCS 的照明图案的设定。 注 ) KE-2050 时， VCS 照明图案菜单为非显示因此不能选择。 2-7
Rev1.00
机械控制参数
2-2-3 传送
选择了[传送]之后，就会显示出如图 2-2-4 所示的级联菜单。

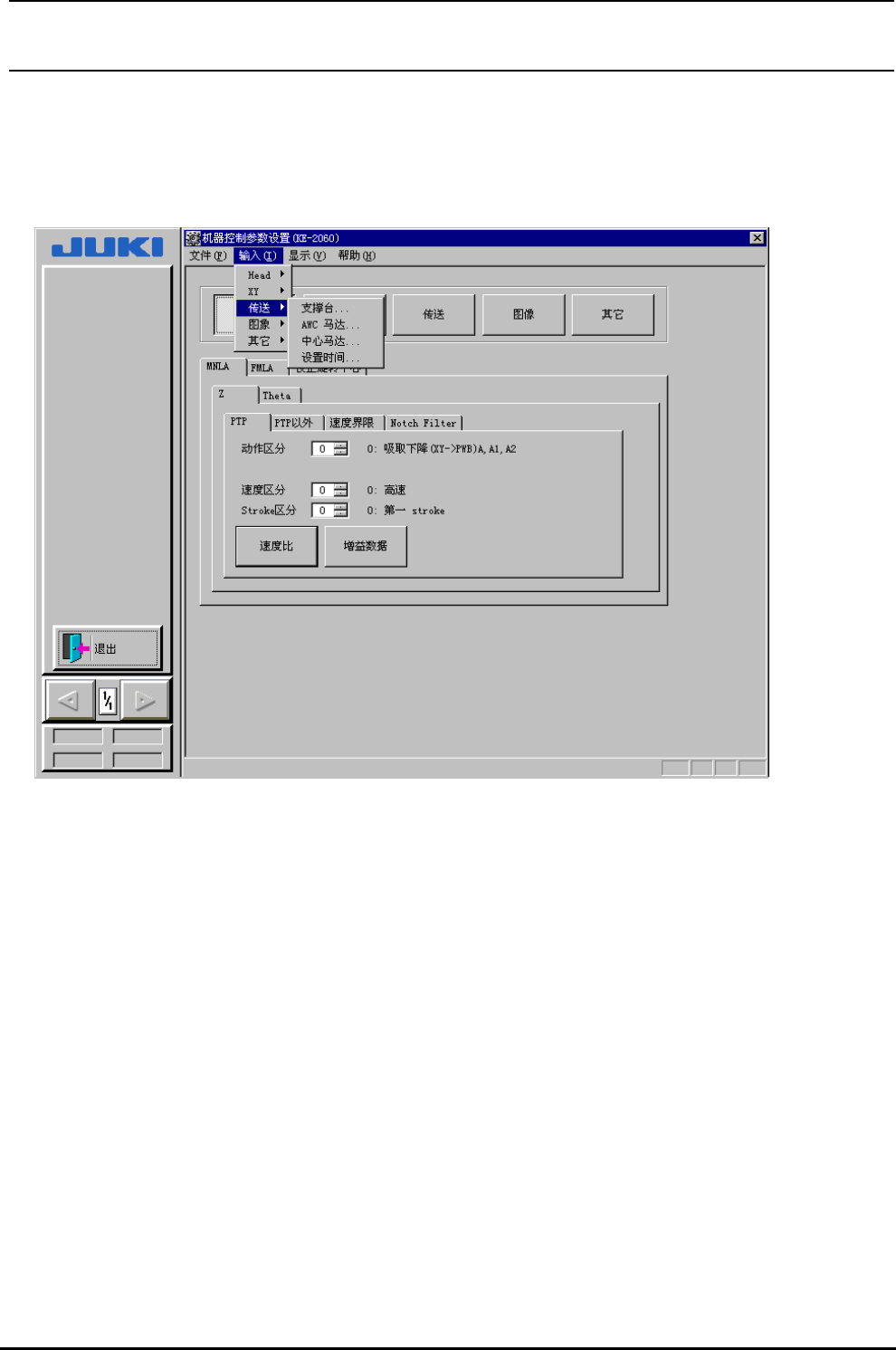

图 2-2-4 传送菜单
（１）支撑台
进行后备机台数据的设定。
（２）AWC 马达
进行 AWC 马达数据的设定。
（３）中心马达
进行中心马达数据的设定。
（4）设置时间
进行传送的检测时间或驱动时间的设定。
2-6
Rev1.00
机械控制参数
2-2-4 图像
选择了[画像]之后，就会显示出如图 2-2-5∼图 2-2-7 所示的级联菜单。

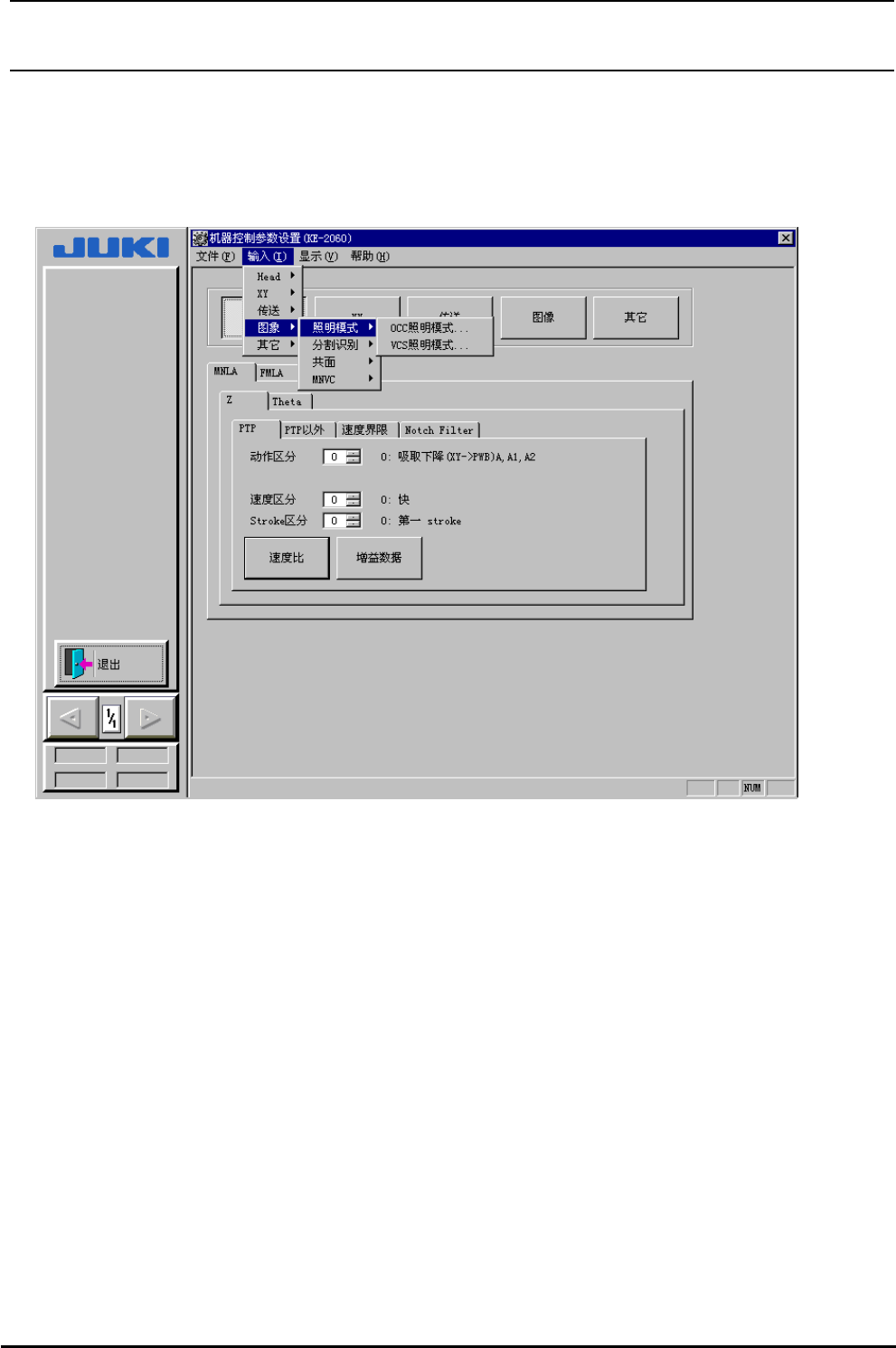

图 2-2-5 图像菜单(照明图案)
（１）照明图案
进行照明控制参数的设定。
（ａ） 进行 OCC 的照明图案的设定。
（b） 进行 VCS 的照明图案的设定。
注) KE-2050 时，VCS 照明图案菜单为非显示因此不能选择。
2-7
Rev1.00
机械控制参数

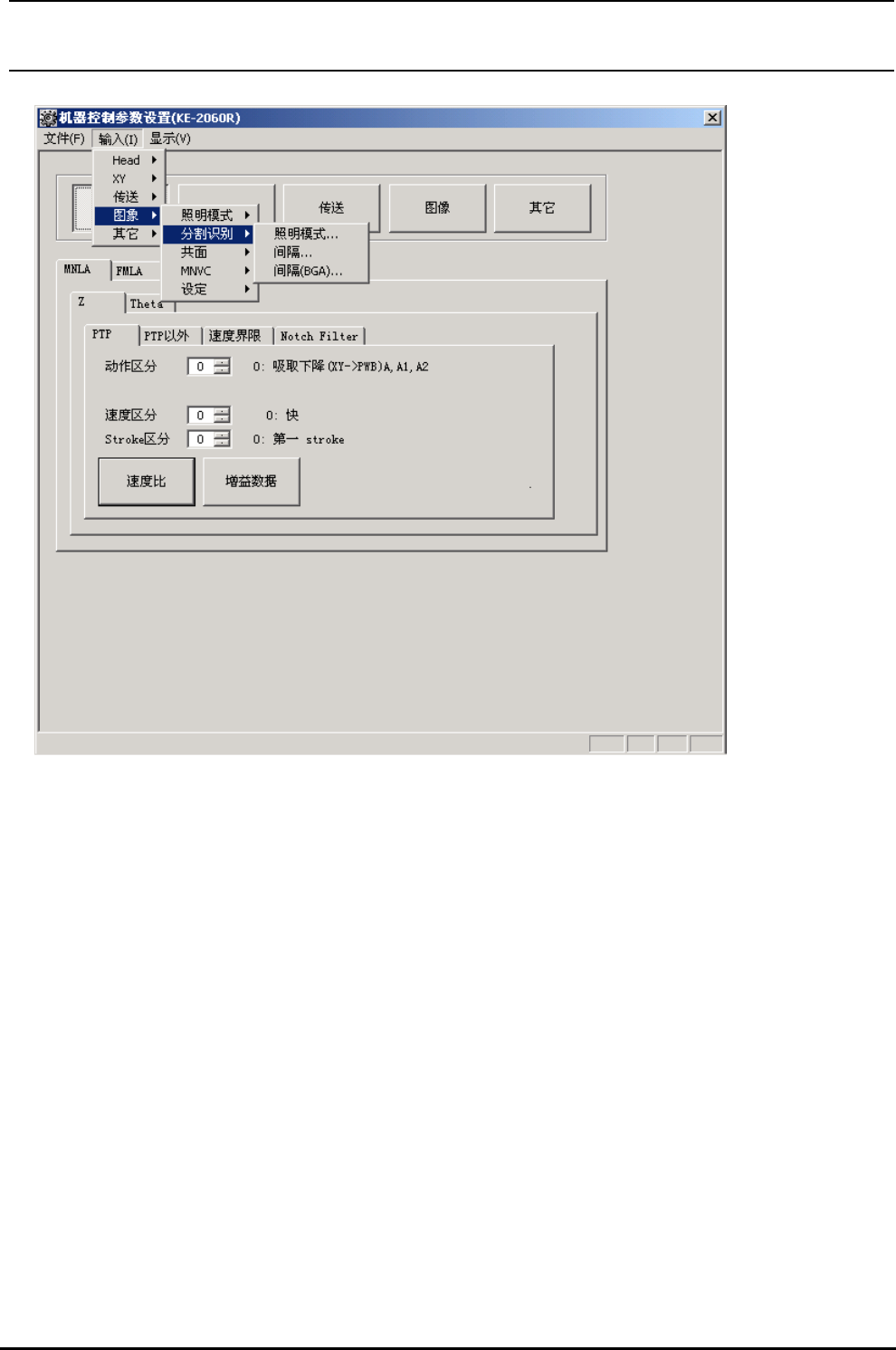

图 2-2-6 图像菜单(分割识别)
（２）分割识别
进行分割识别参数的设定。
（ａ） 进行分割识别和同步后的照明控制检索表的设定。
（b） 进行分割识别间距的设定。
（c） 进行分割识别间距（BGA）的设定。
注) KE-2050 时，分割识别菜单为淡色显示，因此不能选择。
2-8
