Rev1.00
机械控制参数
4-5-19 其他（吸嘴通用信息）
图 4-5-19 吸嘴通用信息
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[吸嘴通用信息]
起动∶ [其它]按键→[其它]标签→[吸嘴通用信息参数]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 元件高度 0 7
参照(3)元件高度
规格
2 吸嘴长度 +允许值
μm
0.1
3 吸嘴长度 ‒允许值
0.1
吸嘴通用信息
μm
(3)元件高度规格
№ 类别 内 容
1 0 元件高度 6mm(SC)
2 1 元件高度 12mm(NC)
3 2 元件高度 20mm(HC)
4 3 元件高度 25mm(EC)
5 4∼7 预备
4-98
Rev1.00
机械控制参数
4-5-20 其他（FCS 生产控制参数）

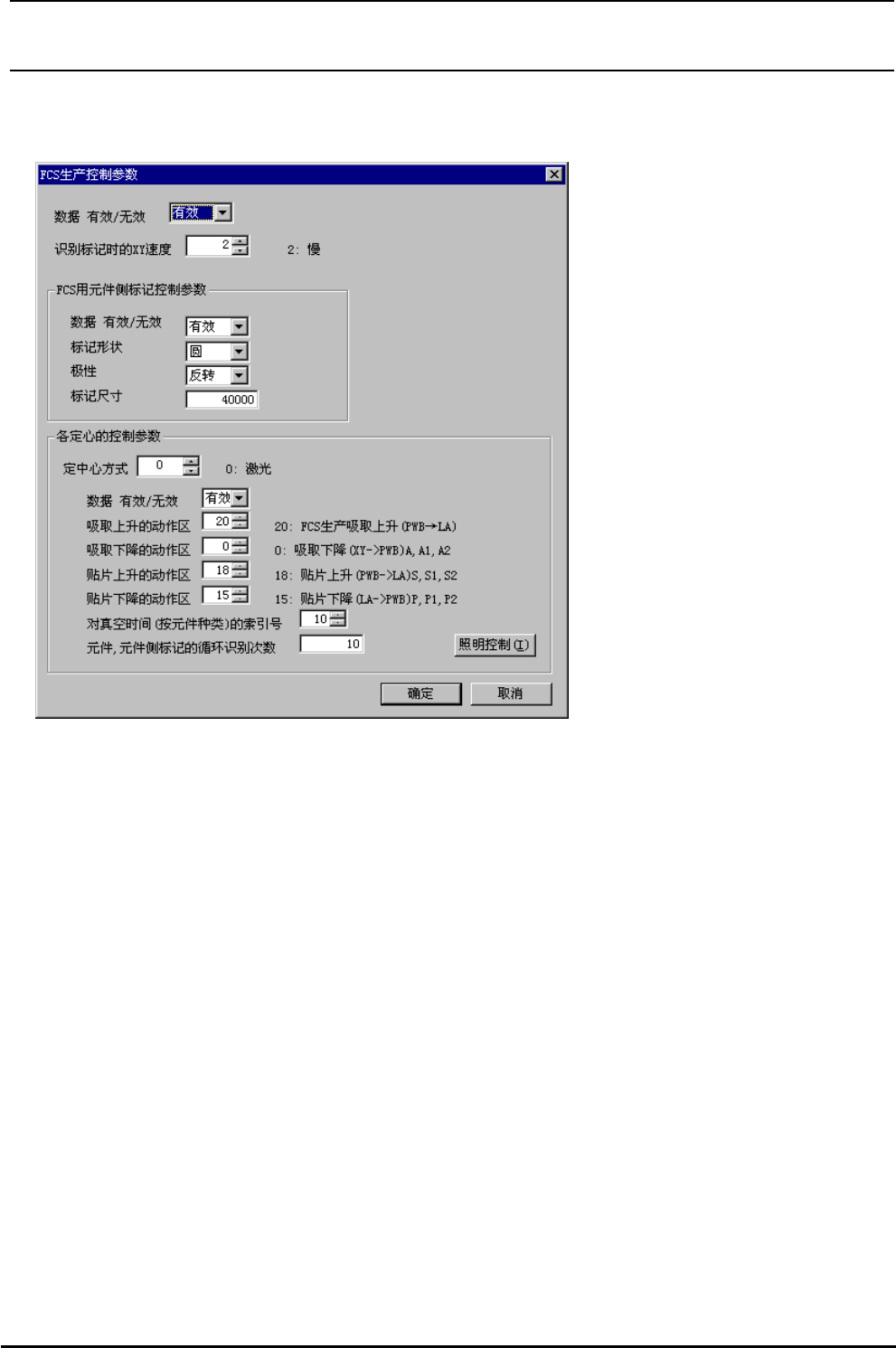

图4-5-20 FCS
(1)设置画面的显示方法
…]
]按钮→[其他]标签→[FCS 生产控制参数]按钮
注）如选择[照明控制] 按钮，则显示元件、元件侧标记识别时的照明控制设置画面（图 4-5-21）。
生产控制参数
菜单：[输入]→[其他]→[其他]→[FCS 生产控制
起动：[其他
4-99
Rev1.00
机械控制参数
(2) 项目
输
设定
入范围
№
最小值 最大值
位
备考
单
项目
0:无效
1 1:有效(初始值)数据有效/无效
※1
2 数据识别移动时的 XY 速度 0 5 初始值:2
3 数据有效/无效
0:无效
1:有效(初始值)
※2
4 标记形状 0:圆(初始值)
5 极性
0:正转(初始值)
1:反转
6
FCS 用元件侧标
记控制参数
标记尺寸
0.1
μm
初始值:40000
7 定中心方式 0 3
0:激光
1:视觉
2,3:备用
8 数据有效/无效
0:无效
1:有效(初始值)
※3
9 吸取上升的动作区 0 24
初始值激光:20
视觉:21
10 吸取下降的动作区 0 24
初始值激光:0
视觉:0
11 贴片上升的动作区 0 24
初始值激光:18
视觉:16
12 贴片下降的动作区 0 24
初始值激光:15
视觉:13
13
对真空时间（按元件种类）
的索引号
0 49
初始值:10
14
各定心的控制
参数
元件、元件侧标记的循环识
别次数
初始值:10
※1 若在“数据有效/无效”项目中选择了“无效”，则此后的项目不能编辑。照明控制按钮变为无效。
※2 若在 FCS 用元件侧标记控制参数的“数据有效/无效”项目中选择了“无效”，则 FCS 用元件侧标
记控制参数的设置项目不能编辑。
※3 若在各定心的控制参数的“数据有效/无效”项目中选择了“无效”，则此后的项目不能编辑。
4-100
