ヤマハ発動機株式会社IM 事業部 マウンター技術部ソフト開発グループ MD OC-SOFT50056 4/15 図 3.2 の [ RAS 設定] 画面で は、各監視項 目を監視 「する」、もしく は 「しな い」 が設定でき ます。 また、U PS が接 続さ れている 場合 には、 バッテ リー 交換後 に「バッ テ リー交換」 ボタン を 押すことによ って、バッテリーの使用 開…
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50056
3/15
3
33
3.
..
. 設定方法
設定方法設定方法
設定方法
[マシン設定] ボタンで [VmSpec] 画面を起動し、上部ツールバーの [RAS 設定] ボタンを押します。
（図 3.1 参照）
図 3.1[RAS 設定]ボタン
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50056
4/15

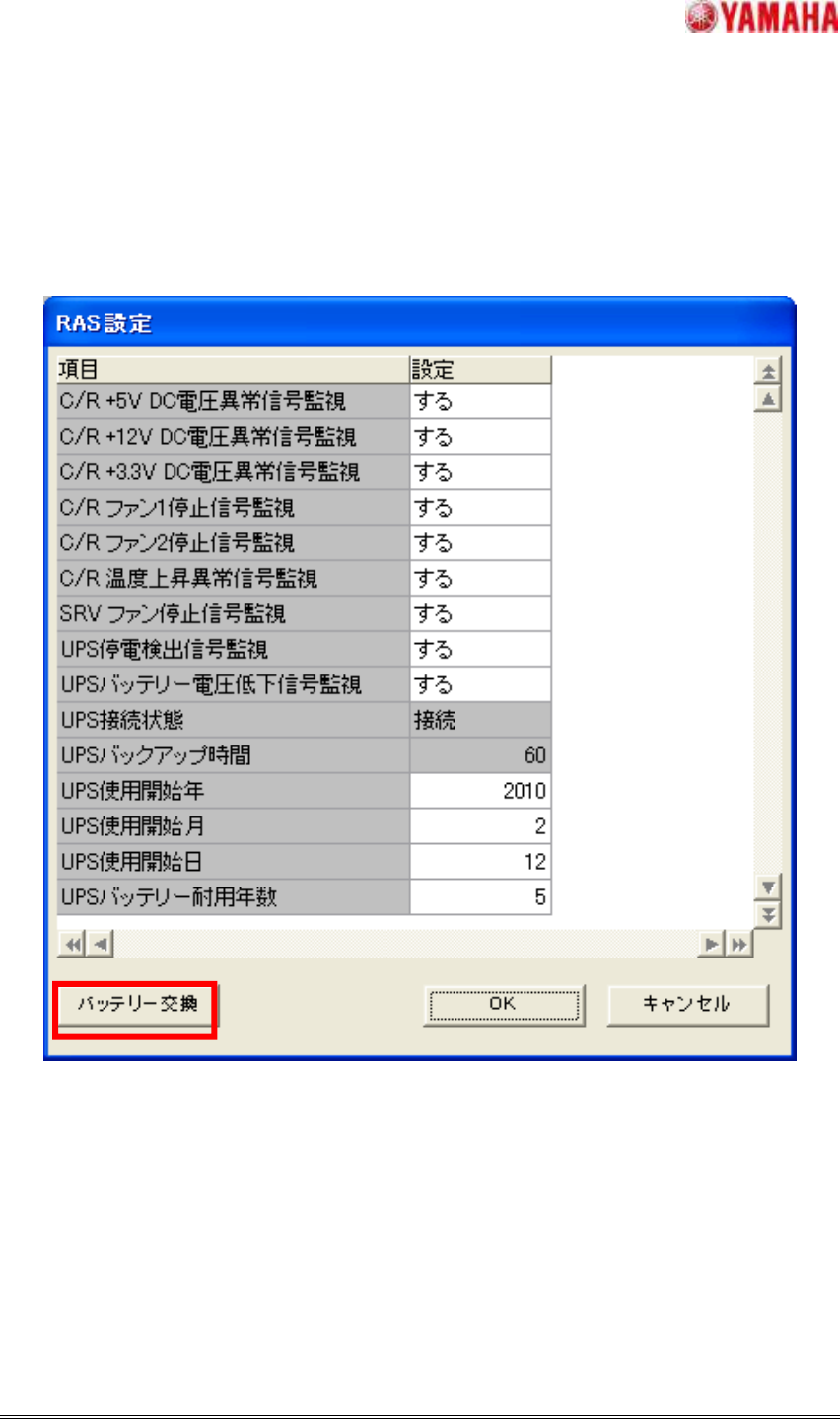

図 3.2 の [RAS 設定] 画面では、各監視項目を監視 「する」、もしくは 「しない」 が設定できます。
また、UPS が接続されている場合には、バッテリー交換後に「バッテリー交換」ボタンを押すことによ
って、バッテリーの使用開始年月日を更新することができます。
各設定項目の詳細は、表 3.1 の通りです。
なお、これらの設定を有効にする場合は、マシンの再起動が必要です。
図 3.2[RAS 設定] 画面
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50056
5/15
表 3.1RAS 設定
項目 内容
①C/R +5V DC 電圧異常
信号監視
（初期設定＝する）
「する」の場合、+5V DC 電圧異常信号を検出すると、Es404 エラーメッセ
ージ(参照 4.1.1)を表示し、非常停止状態となる。マシン再起動しなければ
サーボの復旧は不可。
「しない」の場合、+5VDC 電圧異常信号を無視する。
②C/R+12VDC 電圧異常
信号監視
（初期設定＝する）
「する」の場合、+12VDC 電圧異常信号を検出すると、Es405 エラーメッセ
ージ(参照 4.1.2)を表示し、非常停止状態となる。マシン再起動しなければ
サーボの復旧は不可。
「しない」の場合、+12VDC 電圧異常信号を無視する。
③C/R+3.3VDC 電圧異常
信号監視
（初期設定＝する）
「する」の場合、+3.3VDC電圧異常信号を検出すると、Es406 エラーメッセ
ージ(参照 4.1.3)を表示するのみで、非常停止状態にならない。サーボの
復旧は可。
「しない」の場合、+3.3VDC 電圧異常信号を無視する。
④C/R ファン 1 停止信号監
視
（初期設定＝する）
「する」の場合、C/R ファン 1 停止信号を検出すると、
・YG300 の場合、Es407 エラーメッセージ(参照 4.1.4)を表示するのみで、
非常停止状態にならない。サーボの復旧は可。(YG300 は 1 つの C/R に
2 つのファンを装着しているため、ファンが 1 つ停止しただけでは非常停
止状態にならない)
・YG300 以外の場合、Es411 エラーメッセージ(参照 4.1.4)を表示し、非常
停止状態となる。マシン再起動しなければサーボの復旧は不可。
・全機種にて、C/R ファン 1 停止信号と C/R ファン 2 停止信号の両方を
検出すると、Es410 エラーメッセージ(参照 4.1.6)を表示し、非常停止状態
となる。マシン再起動しなければサーボの復旧は不可。
「しない」の場合、C/R ファン 1 停止信号を無視する。
⑤C/R ファン 2 停止信号監
視
（初期設定＝する）
「する」の場合、C/R ファン 2 停止信号を検出すると、
・YG300 の場合、Es408 エラーメッセージ(参照 4.1.5)を表示するのみで、
非常停止状態にならない。サーボの復旧は可。(YG300 は 1 つの C/R に
2 つのファンを装着しているため、ファンが 1 つ停止しただけでは非常停
止状態にならない)
・YG300 以外の場合、Es412 エラーメッセージ(参照 4.1.5)を表示し、非常
停止状態となる。マシン再起動しなければサーボの復旧は不可。
・全機種にて、C/R ファン 1 停止信号と C/R ファン 2 停止信号の両方を
検出すると、Es410 エラーメッセージ(参照 4.1.6)を表示し、非常停止状態
となる。マシン再起動しなければサーボの復旧は不可。
「しない」の場合、C/R ファン 2 停止信号を無視する。
