項目 内容
⑥C/R 温度上昇信号監視
（初期設定＝する）
「する」の場合、温度上昇信号を検出すると、Es409 エラーメッセージ(参
照 4.1.7)を表示し、非常停止状態となる。マシン再起動しなければサーボ
の復旧は不可。
「しない」の場合、温度上昇信号を無視する。
⑦SRV ファン停止信号監
視
（初期設定＝する）
（
（（
（YG300
YG300YG300
YG300 では
ではでは
では表示
表示表示
表示しない
しないしない
しないメッセージ
メッセージメッセージ
メッセージです
ですです
です）
））
）
「する」の場合、SRV ファン停止信号を検出すると、Es413 エラーメッセー
ジ(参照 4.1.8)を表示し、非常停止状態となる。マシン再起動しなければサ
ーボの復旧は不可。
「しない」の場合、SRV ファン停止信号を無視する。
⑧UPS 停電検出信号監視 （
（（
（UPS
UPSUPS
UPS 未接続時
未接続時未接続時
未接続時は
はは
は無効
無効無効
無効）
））
）
「する」の場合、UPS からの停電信号を検出すると、Ea2848 エラーメッセ
ージ(参照 4.1.9)を表示し、非常停止状態となる。UPS バックアップ時間で
設定した時間に応じたカウントダウンを開始する。カウントダウン中はマ
シンの操作はできない。カウントダウンが終了するかエラークリアボタン
がクリックされた時点で即時シャットダウンを開始する。編集途中の基板
データ等は保存されない。
「しない」の場合、停電が発生しても UPS バッテリーが十分である限り、マ
シンのシステムは動作する。（マシン再起動しなければサーボの復旧は
不可）ただし、自動シャットダウン動作を行わないため、手動でシャットダ
ウンを行わないとユーザーデータを破壊する可能性がある。
⑨UPS バッテリー電圧低
下信号監視
（
（（
（UPS
UPSUPS
UPS 未接続時
未接続時未接続時
未接続時は
はは
は無効
無効無効
無効）
））
）
「する」の場合、停電中に UPS のバッテリー電圧低下信号を検出すると、
Ea2847 エラーメッセージ(参照 4.1.11)を表示し、カウントダウン中でも即時
シャットダウンを開始する。
「しない」の場合、即時シャットダウンを行わない。
⑩UPS 接続状態 （
（（
（工場出荷時
工場出荷時工場出荷時
工場出荷時に
にに
に設定
設定設定
設定のため
のためのため
のため変更不可
変更不可変更不可
変更不可）
））
）
UPS オプションを使用する場合は「接続」、それ以外の場合は「未接続」と
なる。ただし、ここで使用できる UPS は弊社指定のものに限る。
⑪UPS バックアップ時間 （
（（
（工場出荷時
工場出荷時工場出荷時
工場出荷時に
にに
に設定
設定設定
設定のため
のためのため
のため変更不可
変更不可変更不可
変更不可）
））
）
（
（（
（UPS
UPSUPS
UPS 未接続時
未接続時未接続時
未接続時は
はは
は無効
無効無効
無効）
））
）
UPS 接続時に停電が発生した場合、UPS から給電を行う時間。設定した
時間内に復旧した場合、継続して運転が可能になる。この設定時間以上
に停電が続いた場合、自動的にシャットダウンを行う。
UPS が機能している間、キーボードやマウスの操作はできるが、マシン
の軸操作や運転などはできない。 デフォルト値は 60 秒。
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50056
7/15
項目 内容
⑫UPS 使用開始年月日 （
（（
（UPS
UPSUPS
UPS 未接続時
未接続時未接続時
未接続時は
はは
は無効
無効無効
無効）
））
）
UPS の使用期間を知るためのも の。 初期状態でマシン出荷日時。
UPS、もしくは UPS のバッテリーを交換した場合にこの日付を変更する。
（UPS の期待寿命は室温 25℃で 5 年。環境により、さらに短くなる）
⑬UPS バッテリー耐用年
数
（
（（
（UPS
UPSUPS
UPS 未接続時
未接続時未接続時
未接続時は
はは
は無効
無効無効
無効）
））
）
UPS の期待寿命は室温 25℃で 5 年。環境により、さらに短くなる。UPS
使用開始年月日からこの耐用年数が経過した場合に、交換要求のメッセ
ージを表示する (本機能は 2010 年末にリリース予定)
⑭
バッテリー交換後に、このボタンを押すことによって、UPS 使用開始年月
日を現在の年月日に更新する。
ヤマハ発動機株式会社IM 事業部
マウンター技術部ソフト開発グループ
MDOC-SOFT50056
8/15
4
44
4.
..
. 動作詳細
動作詳細動作詳細
動作詳細
4.
4.4.
4.1RAS
1RAS1RAS
1RAS 監視機能
監視機能監視機能
監視機能による
によるによる
によるエラー
エラーエラー
エラーの
のの
の原因
原因原因
原因と
とと
と対策
対策対策
対策
RAS 監視機能によるエラーメッセージとそのエラーメッセージが表示される原因と対策について、以
下に記します。
4.1.1+5VDC
4.1.1+5VDC4.1.1+5VDC
4.1.1+5VDC 電源電圧異常
電源電圧異常電源電圧異常
電源電圧異常

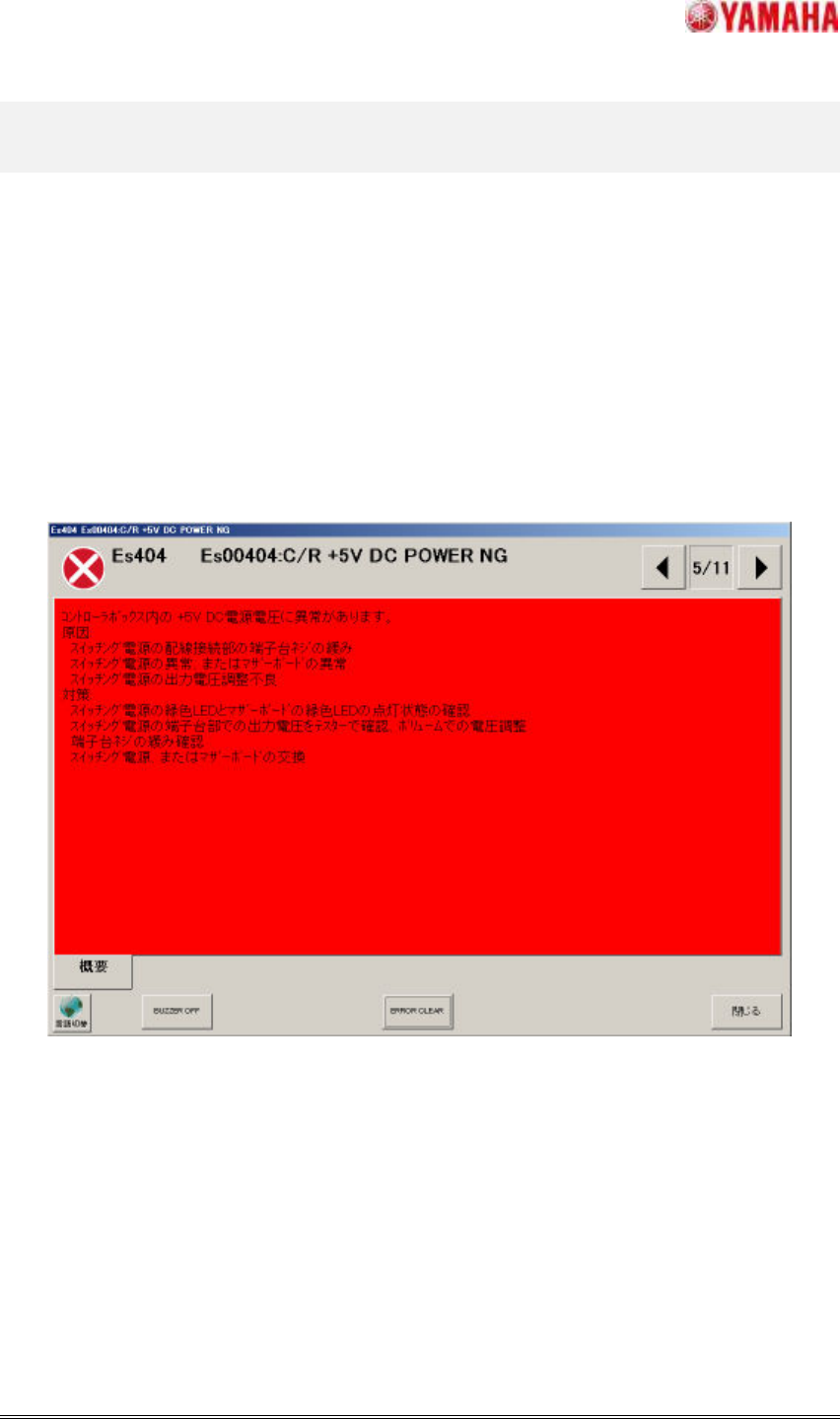

C/R ボックス内の+5V DC 電源電圧に異常があった場合に、下記のエラーメッセージが表示されま
す。
