8 SS-1205 6. 适用线路板 大 小 : 50 × 50 ∼ 610 × 460mm ( 四角为 R1 ∼ R1.5m m) 厚 度 : 0.3 ∼ 5.0mm 弯曲度 : • 50mm 长的弯曲度在 0.2mm 以下 • Max. 1.0mm 质 量 : Max. 2.5kg ( 线路板完成时 ) 材 质 : 玻璃环氧 陶瓷 ( 选购件 ) 注 : (a) 关于浅色玻璃环氧，请联系本公司营业部或销售代理店。 (b) 根据线路板…
7
SS-1205
3. 规 格
3.1 装置规格

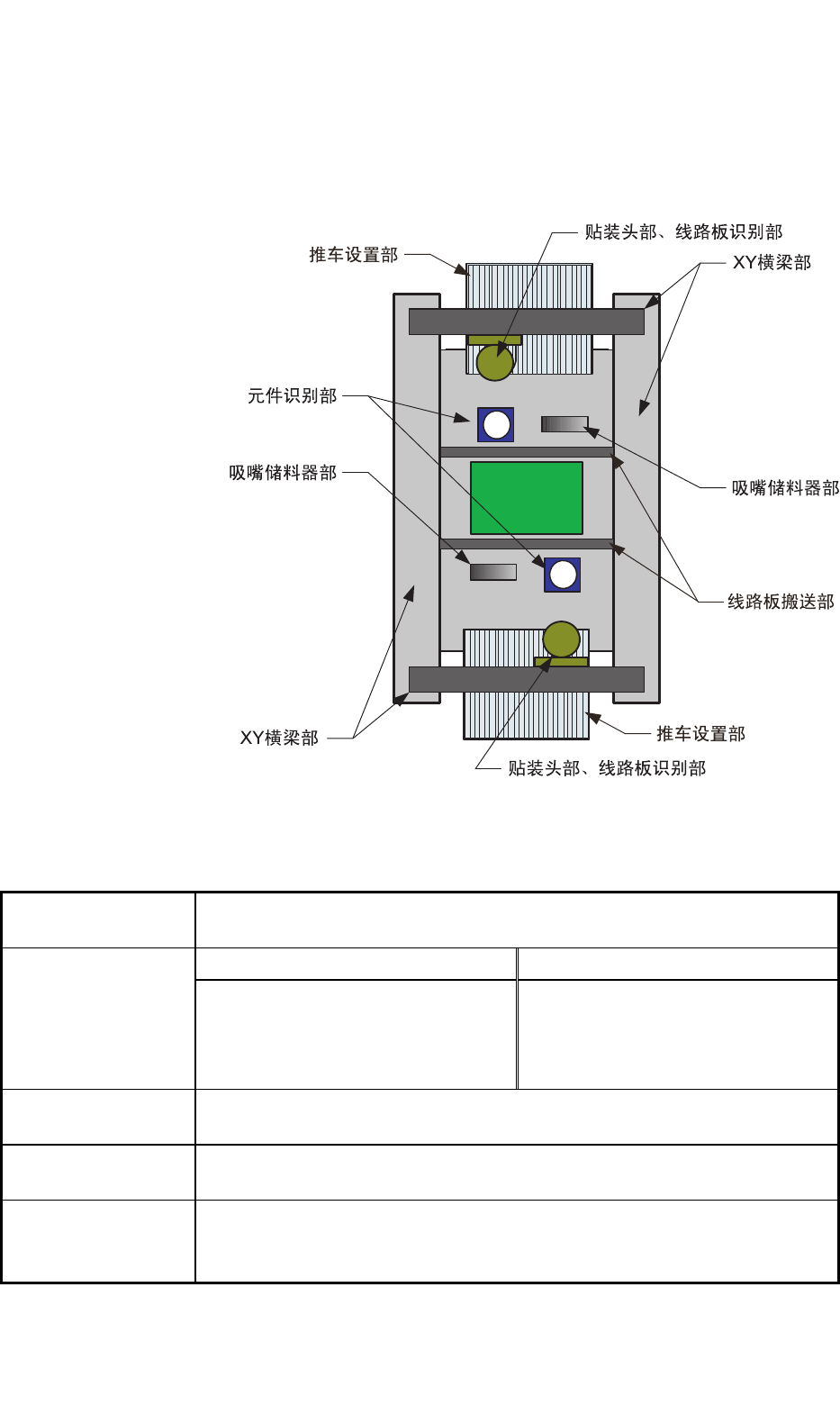

3.1.1 机构构成
Fig. 5
3.1.2 装置规格
1. 型号名称
SIGMA-G5
高速安装头 多功能安装头 2. 生产量
70,000CPH/模数
注 : 不包括在最适宜条件下的线
路板移载时间。
片状元件 : 14,500CPH/2个安装头
注 : 不包括在最适宜条件下的线路
板移载时间。
3. 线路板移载时间 约2秒 (线路板长度260mm以下) (最适宜条件时)
4. 装置概要 本装置的正面和背面有元件供给部，以单程搬送为标准。
5. 线路板流动方向
和搬送基准
线路板流动方向 : 从左到右/从右到左 (出厂时选择)
搬送基准 : 后左/后右/前左/前右 (出厂时选择)
1112-001
8
SS-1205
6. 适用线路板 大 小 : 50 × 50 ∼ 610 × 460mm (四角为R1 ∼ R1.5mm)
厚 度 : 0.3 ∼ 5.0mm
弯曲度 : • 50mm长的弯曲度在0.2mm以下
• Max. 1.0mm
质 量 : Max. 2.5kg (线路板完成时)
材 质 : 玻璃环氧
陶瓷 (选购件)
注 : (a) 关于浅色玻璃环氧，请联系本公司营业部或销售代理店。
(b) 根据线路板的材质、形状、弯曲度、质量表面状态 (光泽) 等，
能否正常进行线路板搬送或元件贴装，需进行测试确认。
7. 线路板位置
补正方法
线路板识别
8. 贴装前的线路板
条件
(元件高度限制)
单位 : mm
注 : (a) 线路板支撑销位置可用 “10mm” 间距移动。
(b) 将线路板支撑销设定在触及不到已装元件的位置。
(c) 上图表示支撑线路板的状态。
(d) 尺寸表示设计基准尺寸。请留有富余。
1112-001
9
SS-1205
高速安装头 多功能安装头
(1) 适用元件
大小 : 0.4 × 0.2 ∼ 44 × 44mm
厚度 : Max. 12.7mm
引脚间距 : 0.3mm 间距以上
引脚宽 : Min. 0.1mm
引脚长 : Min. 0.20mm
注 : 根据机械的特性及形状等，
有无法使用的元件。
(1) 适用元件
大小 : 1.0 × 0.5 ∼ 55 × 55mm
厚度 : Max. 25.4mm
引脚间距 : 0.3mm 间距以上
连接器 : Max. 100 × 26mm
注 : 根据机械的特性及形状等，
有无法使用的元件。
9. 适用元件
适用参考元件
• 圆筒元件
电阻器、电容器、二极管、其他类似形状元件
• 方形元件
电阻器、层叠电容器、线圈、
片状陶瓷滤波器、其他类似形状元件
• 异形元件
半固定电位器、微调电容器、其他类似形状元件
• IC 元件
微型扁平 IC、带引脚塑料芯片搬运器、 其他类似形状元件
• 带引脚元件
微型晶体管、小功率晶体管、
滤波器、LED、二极管、线圈、钽电容器、
铝电解电容器、其他类似形状元件
• 连接器元件
FFC/FPC 用连接器、线路板对线路板用连接器、
电线对线路板用连接器、PLCC 套管、其他类似形状元件
• BGA/CSP 元件 (选购件)
BGA、CSP、LGA、其他类似形状元件
大小 : Max. 44 × 44mm
球体直径 : Min. φ 0.13mm
球体间距 : 0.25mm 间距以上
(2) 包装规格
编带元件 JIS 规格及相当于此类规格的产品
• 纸质编带元件 (8mm 宽)
• 压纹编带元件 (8 ∼ 72m
m 宽)
• 带盘外径 : φ 382mm 以下
注 : 编带的部分尺寸有限制。
并且根据机械的特性，有无法使用的编带。
管状元件
• 装料管 : 宽 8 ∼ 60 × 厚 3 ∼ 16 × 长 400 ∼ 600mm
料盘元件
• 料盘 : 100 × 100 ∼ 323 × 136mm
(使用 JEDEC 多层盘式送料器时)
100 × 100 ∼ 330 × 230mm
(使用实际大小的多层盘式送料器时)
