实现高可靠性

• 元件厚度测定

利用线传感器测定元件厚度

• 线路板上表面测定

利用线路板高度测定反馈功能 (选购件)，测定线路板上表面高

度。

• 软加载

利用软加载吸嘴对元件进行软加载

• 在各吸嘴上配备电磁阀，实现真空 on/off 的优化控制

• 使用带连接处检出单元的带式送料器，获得以下效果

防止误装接合补给元件

消除缺件引起的吸附异常

确立接合胶带补给下的可追溯性

纠正元件剩余数量计数值

动作条件

对象送料器 : GD-28080 / 28081 / 28082 / 28083

GD-12162 / 24322 / 44562 / 72002 / 88002

核对元件 ID : 与 ACV 系统 (选购件) 并用

注: 也可使用 GXH 系列上使用的带式送料器。

但是，吸附循环时间比 SIGMA-G4/G5 用带式送料器

慢。

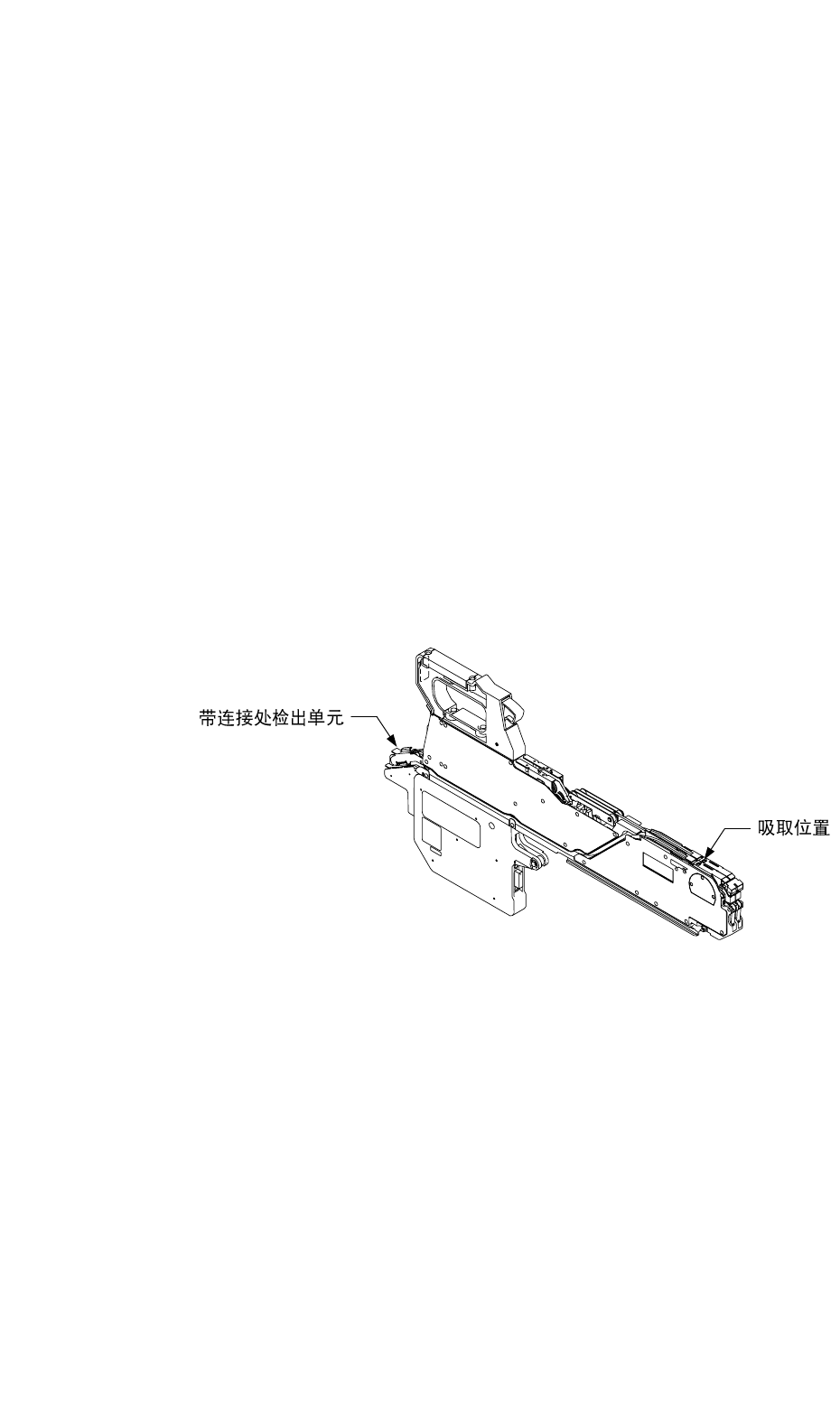

Fig. 3

高灵活性功能

• 配备支持安装头模块的多功能安装头，可扩大贴装对象元件

• 支持高速安装头的中异形吸嘴，应对 0402 ∼ 44 × 44 的大范围

元件

• 组合高速安装头和多功能安装头，进一步扩大元件的种类范围

• 可在装置前后设置多层盘式送料器 (选购件)

• 设置多层盘式送料器 (选购件) 时，可配置 8mm 编带 20 个品

种 (10 个槽)

1112-001

SS-1205

提高准备性

• 可自动更换支撑销

• 可自动更换吸嘴，自动调节传送带宽度

• 装置运行中可拆装带式送料器

Voluntary Line Operation 系统

• 可联动启动、停止生产线

• 可切换生产线的机型

• 可阅览元件补给信息、生产信息、装置状态等信息

• 可传递、活用不良标记 (选购件) 的信息

• 可传递错位信息 (印刷机为选购件)

高精度元件贴装技术

• X轴及 Y 轴都配备直线马达、直线标尺，实现高速和高精度

定位

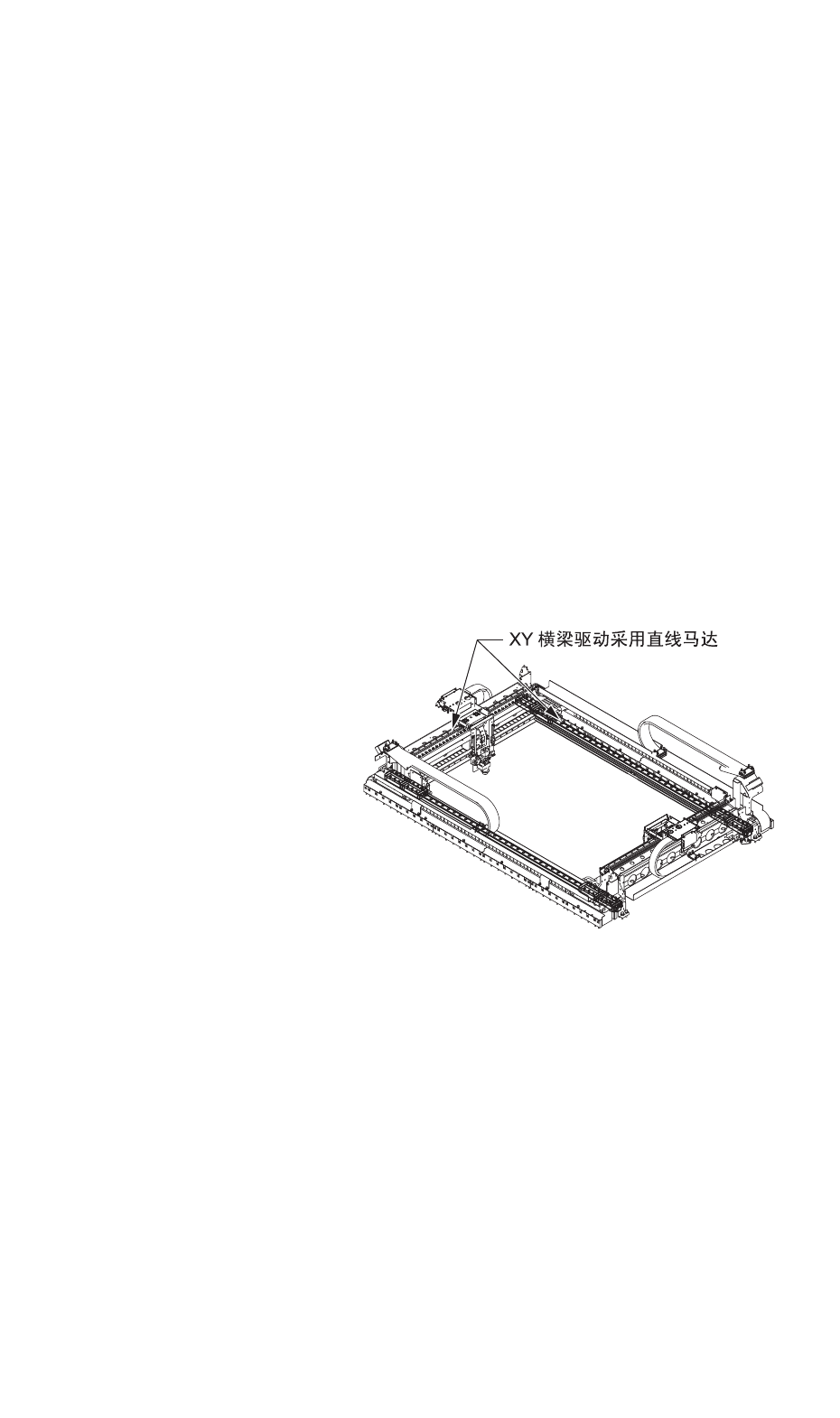

Fig. 4

• 安装头驱动采用伺服电机，利用编码器实现位置管理

• 利用偏置自动示教功能及自我校正等，始终维持高精度贴装

1112-001

SS-1205

主要单元可简单拆装

• 安装头单元 (高速安装头、多功能安装头)

• 多段供料器 (选购件)

• 切割器单元 (内置于送料器推车内)

• 模块进出简单

提高舒适性、维护性

• 将切割器内置于送料器推车内部，提高切割器维护性

• 可简单拆装安装头、多层托盘 (选购件)

• 设计上考虑维护性

• Wide Open : 无论前后面，装置的整个上部都可大角度打开

• Clear View : 采用透明盖

• Easy Access : 确保拆卸推车时的足够大进出空间，方便维护
