- 167 -

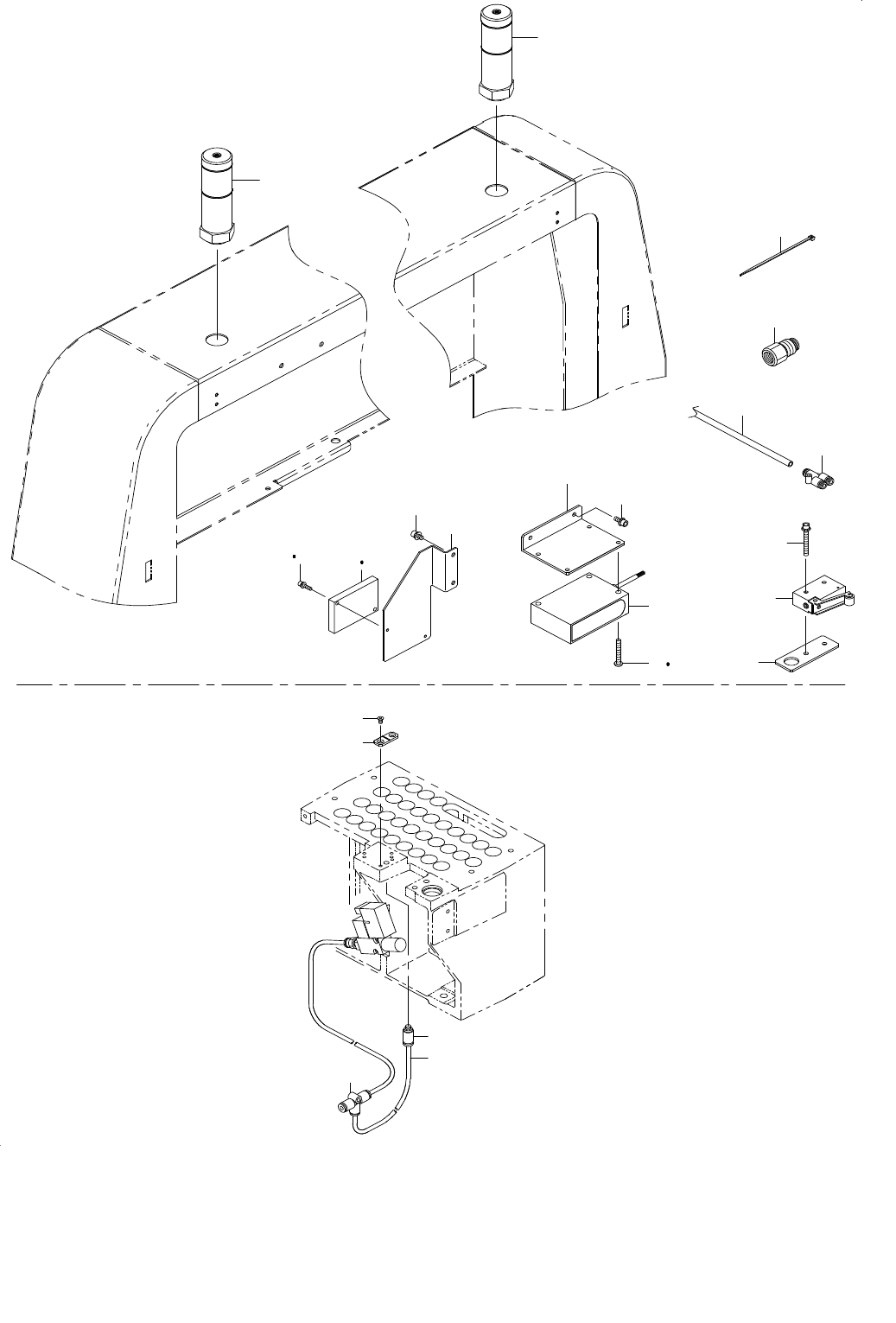

84.MINI PAT & SOT CHECK TABLE COMPONENTS(2)(TYPE XL)
ミニパト・ＳＯＴ 検査台関係（２）（ＸＬ 仕様）
1
1
23
22
20
24
21
16
15
14
17
18
19
13
5
6
11
9 10
7 8
12
2
3
4
- 168 -
NOTE( 注記 ) #01....FOR EN(3010) ＥＮ（３０１０）用
#02....FOR EN(3010RM) ＥＮ（３０１０ ＲＭ）用
#03....FOR EN(3010,3010RM) ＥＮ（３０１０，３０１０ ＲＭ）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-48055 MINI PATLITE ASM
ミニパトライト組
2
2
#03
401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
1
3
#01
SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
3
4
#02
SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
6
5
#01
401-18891 NSO_SENSOR_BR3010_XL
ＮＳＯセンサＢＲ＿３０１０ＸＬ
1
6
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
7
#01
400-93804 REFLEKTOR
リフレクタ
1
8
#02
400-93804 REFLEKTOR
リフレクタ
2
9
#01
SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
2
10
#02
SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
4
11
#01
401-18890 REFERECTOR_BR_NSO_3010XL
リフレクタＢＲ＿ＮＳＯ＿３０１０ＸＬ
1
12
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
13
#03
EA-9500B01-00 CABLE BAND
束線バンド
10
14
#03
PV-0105051-00 MECHANICAL VALVE
メカニカルバルブ
2
15
#03
SL-6043592-TN SCREW
座金付き六角穴ボルト
4
16
#03
E4325-725-000 BANK SENSOR PLATE (CE NSO)
バンクセンサプレート（ＣＥ ＮＳＯ）
2
17
#03
PJ-3010651-06 KNIFE UNION
メスユニオン
2
18
#03
BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
0.2
19
#03
PJ-3080600-03 Y UNION
ユニオンワイ
2
20 PJ-3050400-01 TEE
チーズ
1
21 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
1
22 400-45984 SOT CHECK BASE
ＳＯＴチェックベース
1
23 SM-1030601-SC SCREW M3 L=6
皿ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
24 PJ-3010405-05 HALF UNION
ハーフユニオン
1
- 169 -
85.FCS COMPONENTS
ＦＣＳ 関係
3
1
19
19
17
6
15
18
2
4
7
8
9
10
26
14
16
14
15
20
22
13
23
25
12
24
11
5
27
