- 169 -

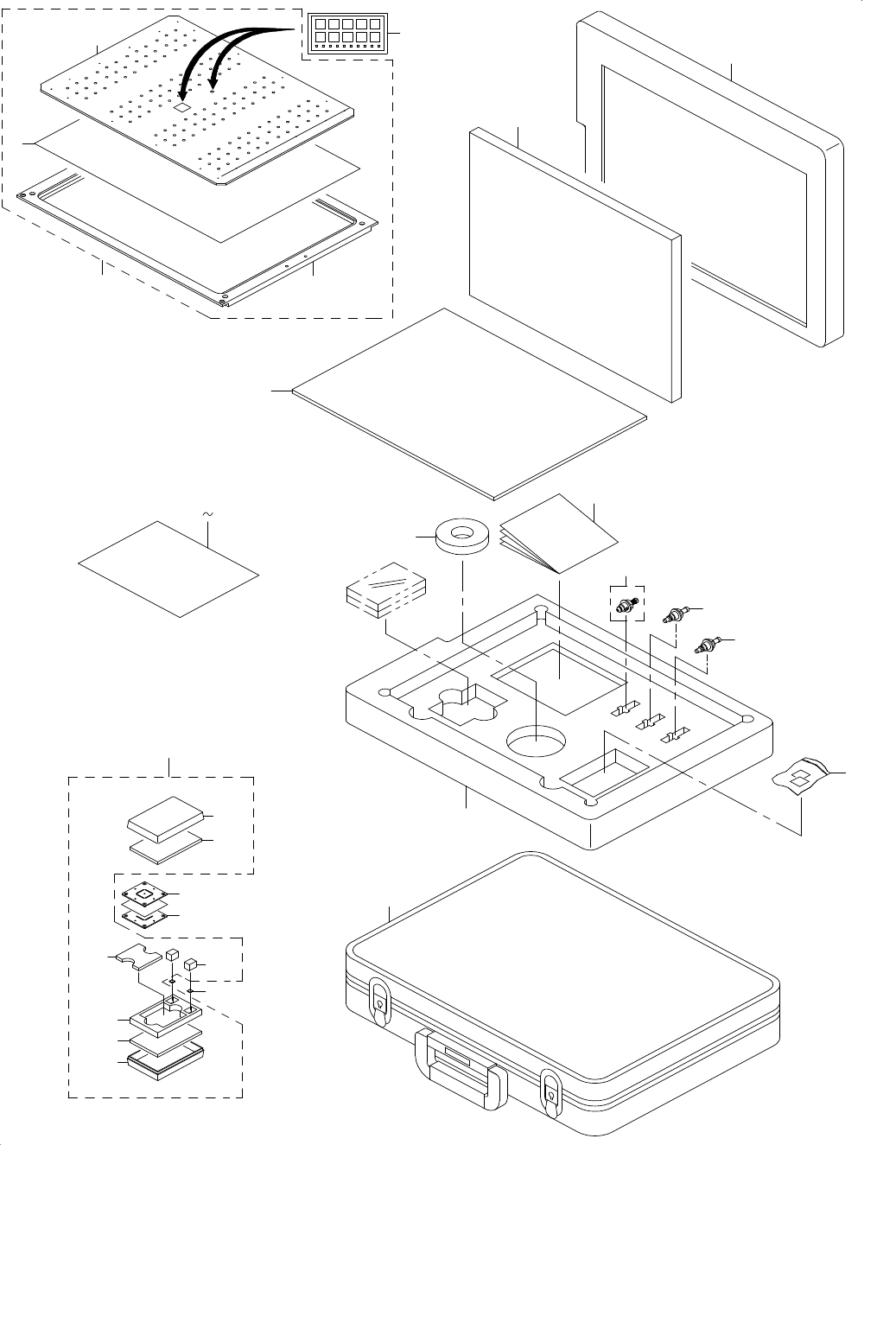

85.FCS COMPONENTS
ＦＣＳ 関係
3
1
19
19
17
6
15
18
2
4
7
8
9
10
26
14
16
14
15
20
22
13
23
25
12
24
11
5
27
- 170 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR JE ＪＥ 用
#03....FOR CH ＣＨ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-27209 FCS PWB ASM(FOR FCS)
ＦＣＳガラス基板組
1
2 400-11454 GLASS PWB(FOR MNVC)
ガラス治具基板（ＭＮＶＣ）
(1)
3 400-18223 JIG PWB BASE(FOR CHIP)
治具基板ベース（チップ）
(1)
4 400-27196 DRAWING PAPER
色画用紙（黒）
(1)
5 400-34082 FCS POSITIONING SEAL
ＦＣＳポジショニングシール
1
6 400-20304 FCS JIG CHIP B
ＦＣＳ治具チップＢ
2
7 400-27147 SILICON SHEET
シリコンシート
96
8 E2101-998-000 JIG NOZZLE A (V001)
治具ノズルＡ（Ｖ００１）
1
9 400-27210 FCS CARRYING CASE
ＦＣＳキャリングケース
1
10 400-66810 INNER PACKAGE A
インナーパッケージＡ
1
11 400-66811 INNER PACKAGE B
インナーパッケージＢ
1
12 400-27198 MENDING TAPE
メンディングテープ
1
13 400-27316 FCS JIF CHIP CASE
ＦＣＳ治具チップケース
1
14 400-27312 FCS JIG CHIP HOLDER
ＦＣＳ治具チップホルダ
(1)
15 400-27313 INNER A
インナーＡ
(2)
16 400-27314 INNER B
インナーＢ
(1)
17 400-27315 INNER C
インナーＣ
(2)
18 400-27410 INNER D
インナーＤ
(1)
19 400-11453 CAL PIECE G
ＣＡＬピースＧ
2
20
#01
400-30289 FCS OPERATION MANUAL(ST)
ＦＣＳ操作マニュアル（ＳＴ）
1
21
#02
400-30290 FCS OPERATION MANUAL(JE)
ＦＣＳ操作マニュアル（ＪＥ）
1
22
#03
400-56880 FCS OPERATION MANUAL(CH)
ＦＣＳ操作マニュアル（ＣＨ）
1
23 400-01344 NOZZLE ASSEMBLY 506
ノズルアッセンブリ５０６
1
24 400-66812 CUSHION A
クッションＡ
1
25 400-66813 CUSHION B
クッションＢ
1
26 400-27235 TRAYSEE
めがね拭き
1
27 400-46647 JIG NOZZLE LNC
治具ノズルＬＮＣ
1
- 171 -

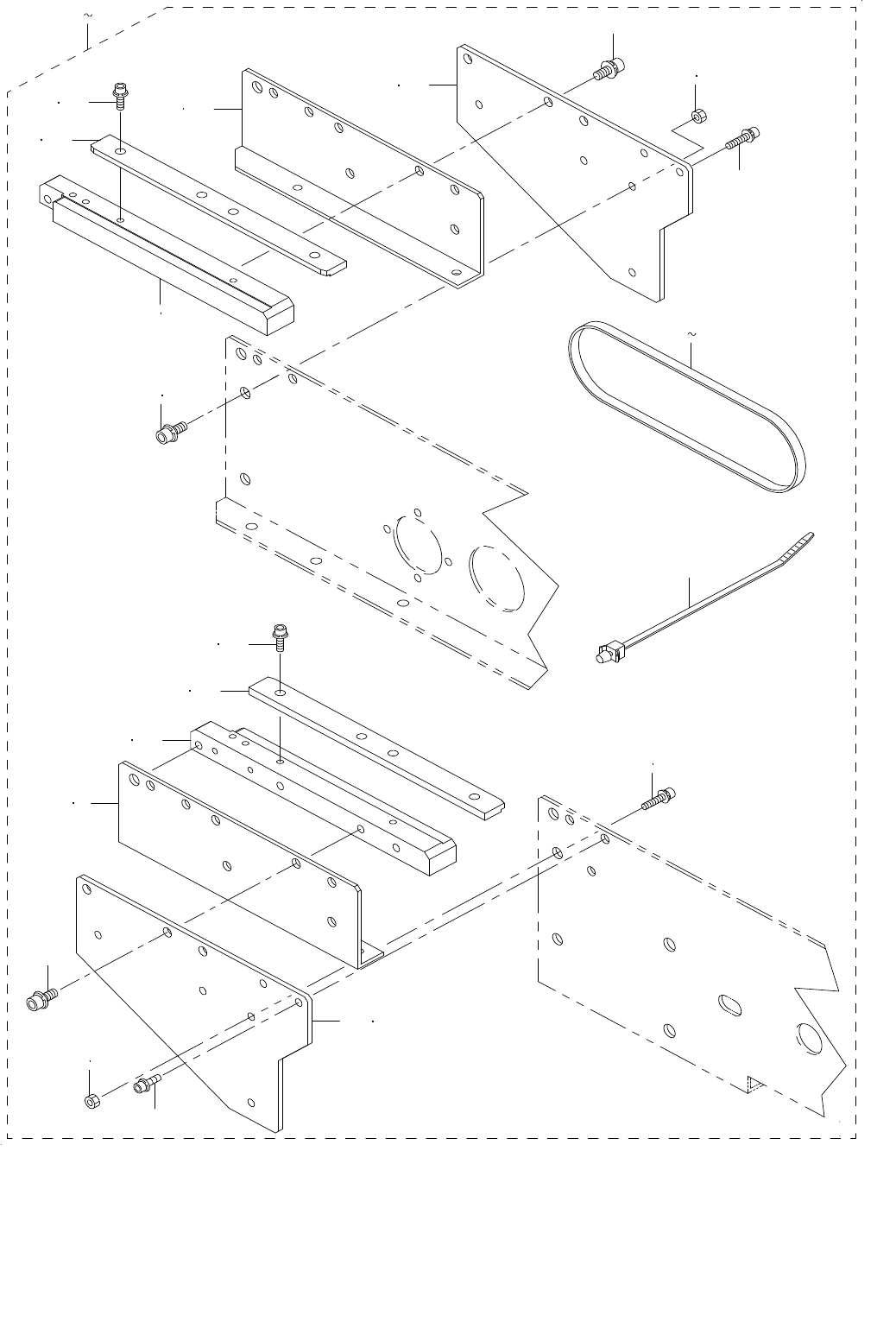

86.CONVEYOR EXTENTION COMPONENTS
コンベア延長
26 27
5
6
13
16
28
29
7
8
9
10
11
12
11
12
17
18
17
18
19
28
29
19
20
20
21
22
23
24
21
22
23
24
25
1
4
