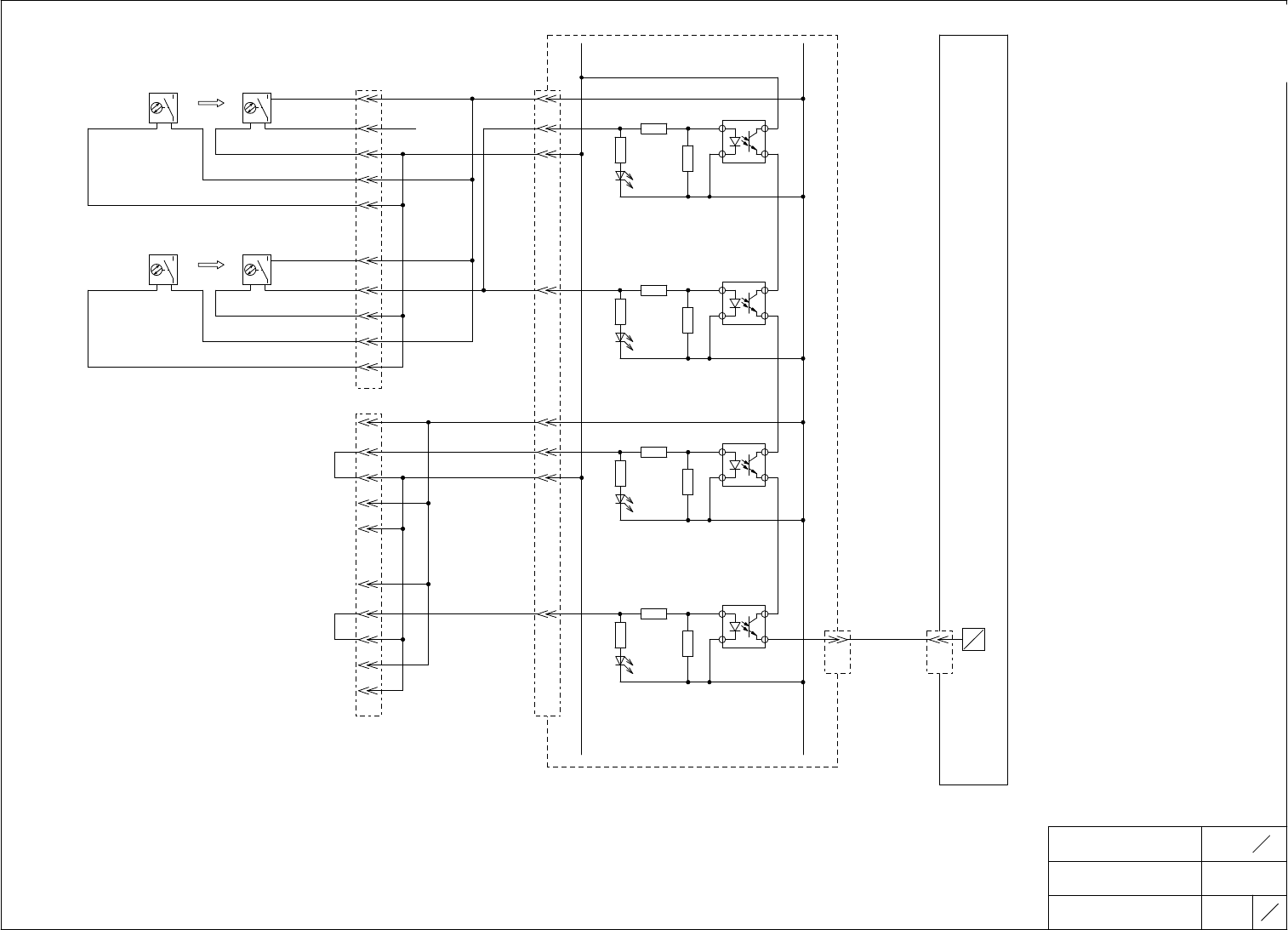

ＮＡＭＥ ＰＡＧＥ
電気回路線図
CIRCUIT DIAGRAM
５２
１８
ＴＩＴＬＥ ＴＹＰＥ
総合制御回路
GENERAL CONTROL CIRCUIT
ＴＡＲＹ-ＬＴ２
ＤＲＡＷＩＮＧ Ｎｏ.
２３
８
Ｔ２
2RGTTA000204
１８ ３０
FUJI SECRET
(T2LS24T1)
SQ24T1/T2
(T2LS24R1)
SQ24R1/T2
(T2LS24T2)
SQ24T2/T2
(T2LS24R2)
SQ24R2/T2
Ｉ
Ｏ
IN21
ＡＤＤＲＥＳＳ
1606
トレイユニット制御基板
（Ｔ１ＰＣＢ１）
ＴＲＡＹ ＵＮＩＴ ＣＯＮＴＲＯＬ ＰＣＢ
＋２４ＶＣ６
ＣＮＳ１４
青 ＢＬＵ
－８
Ｌ ＯＮ
茶 ＢＲＷ 黒 ＢＬＫ
－７
茶 ＢＲＷ
－６
青 ＢＬＵ
青 ＢＬＵ
Ｌ ＯＮ
茶 ＢＲＷ 黒 ＢＬＫ
－９
茶 ＢＲＷ
青 ＢＬＵ
－１２
－１１
－１０
－１３
（Ｔ１ＩＯ１）
ＧＣ
ＣＮ２ＣＮＳ９
ＩＮ２１
パレット収納確認
－２７ －２７
ＰＡＬＬＥＴ ＲＥＣＥＩＶＥ ＣＨＫ
ＰＣ３０
3.3K 1/2W
Ｒ１８８
Ｔ２１３３
Ｒ
6/8K 1/4W
Ｒ
Ｒ１８７
680 1/16W
Ｒ
Ｒ１８９
ＰＬ８０
１
２
PS2732-1
４
３
Ｒ
3.3K 1/2W
Ｒ１９１
Ｒ１９０
6/8K 1/4W
Ｒ
ＰＬ８１
680 1/16W
Ｒ
Ｒ１９２
２
PS2732-1
Ｔ２１３４
ＰＣ３１
４
１
３
Ｒ
3.3K 1/2W
Ｒ１９４
6/8K 1/4W
Ｒ
Ｒ１９３
ＰＬ８２
Ｔ２１３５
680 1/16W
Ｒ
Ｒ１９５
ＰＣ３２
４
１
２ ３
PS2732-1
Ｒ
3.3K 1/2W
Ｒ１９７
Ｔ２１３６
6/8K 1/4W
Ｒ
Ｒ１９６
680 1/16W
Ｒ
Ｒ１９８
ＰＬ８３
ＰＣ３３
４
１
２ ３
PS2732-1
Ｔ２０２９
Ｔ２０３０
ＣＮＴ１８２
－３
－２
－１
－５
－４
－８
－７
－６
－１０
－９
ＣＮＴ１８３
－３
－２
－１
－５
－４
－８
－７
－６
－１０
－９
ＳＨＯＲＴ
ＳＨＯＲＴ
Ｔ２０２８
Ｔ２０２７
１９ ０１
１９ ０２
１９ ０３
１９ ０４
１９ ０５
１９ ０６
１９ ０７
１９ ０８
１９ ０９
１９ １０
１９ １１
１９ １２
１９ １３
１９ １４
１９ １５
１９ １６
１９ １７
１９ １８
１９ １９
１９ ２０
１９ ２１
１９ ２２
１９ ２３
１９ ２４
１９ ２５
１９ ２６
１９ ２７
１９ ２８
１９ ２９
ＮＡＭＥ ＰＡＧＥ
電気回路線図
CIRCUIT DIAGRAM
５２
１９
ＴＩＴＬＥ ＴＹＰＥ
総合制御回路
GENERAL CONTROL CIRCUIT
ＴＡＲＹ-ＬＴ２
ＤＲＡＷＩＮＧ Ｎｏ.
２３
９
Ｔ２
2RGTTA000204
１９ ３０
FUJI SECRET
Ｉ
Ｏ
IN22
Ｉ
Ｏ
IN23
Ｉ
Ｏ
IN24
Ｉ
Ｏ
IN25
ＡＤＤＲＥＳＳ
1212
ＡＤＤＲＥＳＳ
5108
ＡＤＤＲＥＳＳ
1602
ＡＤＤＲＥＳＳ
1603
トレイユニット制御基板
（Ｔ１ＰＣＢ１）
ＴＲＡＹ ＵＮＩＴ ＣＯＮＴＲＯＬ ＰＣＢ
（Ｔ１ＩＯ１）
＋２４ＶＣ５
ＧＣ
ＣＮＳ１１
ＣＮ２ＣＮＳ９
ＩＮ２２
上マガジントレイ高さ確認（左）
－１１ －３ －３
ＵＰＰＥＲ ＭＡＧＡＺＩＮＥ
ＴＲＡＹ ＨＩＧＨ ＣＨＫ （Ｌ）
ＩＮ２３
上マガジントレイ高さ確認（右）
－１３ －２８ －２８
ＵＰＰＥＲ ＭＡＧＡＺＩＮＥ
ＴＲＡＹ ＨＩＧＨ ＣＨＫ （Ｒ）
ＩＮ２４
下マガジントレイ高さ確認（左）
－１４ －４ －４
ＬＯＷＥＲ ＭＡＧＡＺＩＮＥ
ＴＲＡＹ ＨＩＧＨ ＣＨＫ （Ｌ）
ＩＮ２５
下マガジントレイ高さ確認（右）
－１５ －２９ －２９
ＬＯＷＥＲ ＭＡＧＡＺＩＮＥ
ＴＲＡＹ ＨＩＧＨ ＣＨＫ （Ｒ）
（Ｄ．ＯＮ）
青 ＢＬＵ
黒 ＢＬＫ
茶 ＢＲＷ
青 ＢＬＵ
黒 ＢＬＫ
（Ｄ．ＯＮ）
茶 ＢＲＷ
青 ＢＬＵ
黒 ＢＬＫ
（Ｄ．ＯＮ）
茶 ＢＲＷ
青 ＢＬＵ
黒 ＢＬＫ
（Ｄ．ＯＮ）
茶 ＢＲＷ
ＣＮＴ１５１
－２
－４
－５
Ｒ２２１ ＰＬ１０５
Ｒ２２２ ＰＬ１０６
Ｒ２２３ ＰＬ１０７
Ｒ２２４ ＰＬ１０８
－６
6/8K 1/4W
6/8K 1/4W
6/8K 1/4W
6/8K 1/4W
ＩＮ２２
ＩＮ２３
ＩＮ２４
ＩＮ２５
＋２４ＶＣ５
ＧＣ
（Ｔ２ＬＳ２５Ｒ）
ＳＱ２５Ｒ／Ｔ２
（Ｔ２ＬＳ２５Ｔ）
ＳＱ２５Ｔ／Ｔ２
（Ｔ２ＬＳ２５）
ＳＱ２５／Ｔ２
（Ｔ２ＬＳ２６Ｒ）
ＳＱ２６Ｒ／Ｔ２
（Ｔ２ＬＳ２６Ｔ）
ＳＱ２６Ｔ／Ｔ２
（Ｔ２ＬＳ２６）
ＳＱ２６／Ｔ２
（Ｔ２ＬＳ２７Ｒ）
ＳＱ２７Ｒ／Ｔ２
（Ｔ２ＬＳ２７Ｔ）
ＳＱ２７Ｔ／Ｔ２
（Ｔ２ＬＳ２７）
ＳＱ２７／Ｔ２
（Ｔ２ＬＳ２８Ｒ）
ＳＱ２８Ｒ／Ｔ２
（Ｔ２ＬＳ２８Ｔ）
ＳＱ２８Ｔ／Ｔ２
（Ｔ２ＬＳ２８）
ＳＱ２８／Ｔ２
－１２
－１１
０Ｖ
＋２４Ｖ
０Ｖ
＋２４Ｖ
０Ｖ
＋２４Ｖ
０Ｖ
＋２４Ｖ
０Ｖ
＋２４Ｖ
０Ｖ
＋２４Ｖ
２０ ０１
２０ ０２
２０ ０３
２０ ０４
２０ ０５
２０ ０６
２０ ０７
２０ ０８
２０ ０９
２０ １０
２０ １１
２０ １２
２０ １３
２０ １４
２０ １５
２０ １６
２０ １７
２０ １８
２０ １９
２０ ２０
２０ ２１
２０ ２２
２０ ２３
２０ ２４
２０ ２５
２０ ２６
２０ ２７
２０ ２８
２０ ２９
ＮＡＭＥ ＰＡＧＥ
電気回路線図
CIRCUIT DIAGRAM
５２
２０
ＴＩＴＬＥ ＴＹＰＥ
総合制御回路
GENERAL CONTROL CIRCUIT
ＴＡＲＹ-ＬＴ２
ＤＲＡＷＩＮＧ Ｎｏ.
２３
１０
Ｔ２
2RGTTA000204
２０ ３０
FUJI SECRET
１ ２
Ｉ
Ｏ
IN26
Ｉ
Ｏ
IN27
Ｉ
Ｏ
IN28
Ｉ
Ｏ
IN29
トレイユニット制御基板
ＴＲＡＹ ＵＮＩＴ ＣＯＮＴＲＯＬ ＰＣＢ
＋２４ＶＣ６
＋２４ＶＣ２
（Ｔ１ＰＣＢ１）
（Ｔ１ＩＯ１）
ＧＣ
ＣＮＳ９
ＪＰ９
ＯＰＥＮ ：１２段１６．０ｍｍピッチ
ＳＨＯＲＴ：１６段１２．５ｍｍピッチ
Ｓｔｅｐ１、Ｓｔｅｐ２ Ｍｏｄｅ ＳＥＬＥＣＴ
ＯＰＥＮ ：１２Ｓｌｏｔ １６．０ｍｍＰｉｔｃｈ
ＳＨＯＲＴ：１６Ｓｌｏｔ １２．５ｍｍＰｉｔｃｈ
１２段１６．０ｍｍピッチ、１６段１２．５ｍｍピッチ選択
ＩＮ２６
ＩＮ２７
ＩＮ２８
ＩＮ２９
－３２ －３２
－７
－３０ －３０
－５－５
ＣＮ２
－７
6/8K 1/4W
Ｒ２２５ ＰＬ１０９
6/8K 1/4W
Ｒ２２６ ＰＬ１１０
6/8K 1/4W
Ｒ２２７ ＰＬ１１１
－２２
－２１
－２０
－１９
－１８
ＣＮＳ１４
