2 Bezpečnost
2.5 Bezpečnostní funkce
Návod k údržbě ASM ProcessLens 03/2021 35
2.5.2 Spínače a tlačítka na stroji
2.5.2.1 Poloha spínačů a tlačítek na stroji

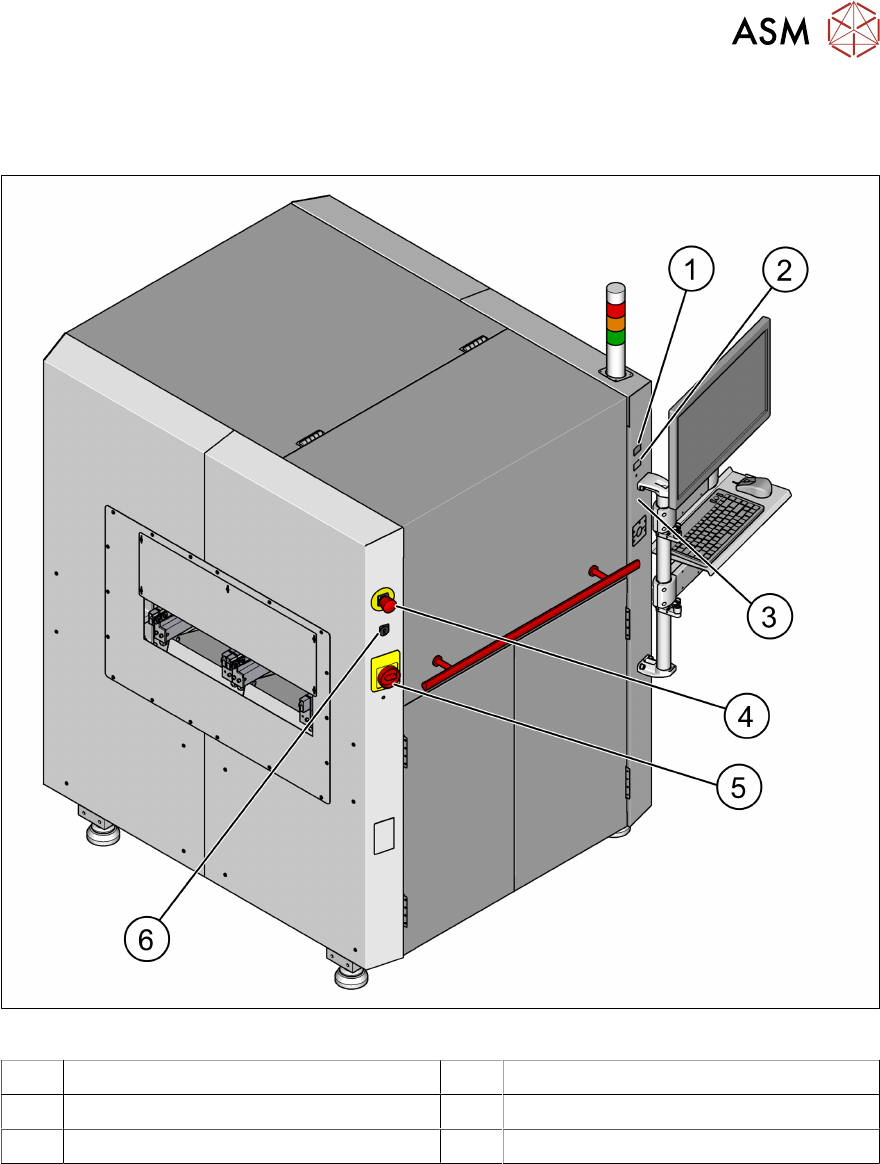

Fig.30: Poloha tlačítek aspínačů
1 Tlačítko Start (zelené) 2 Tlačítko Stop (černé)
3 Externí uzemňovací bod 4 Tlačítko NOUZOVÉ ZASTAVENÍ
5 Hlavní vypínač 6 Spínač sklíčem
2 Bezpečnost
2.5 Bezpečnostní funkce
36 Návod k údržbě ASM ProcessLens 03/2021
2.5.2.2 Popis funkcí
Hlavní vypínač vpoloze ZAP.
Po zapnutí hlavního vypínače je kdispozici 24VDC a240VAC.
Hlavní vypínač vpoloze VYP.
(viz 2.5.2.1 "Poloha spínačů a tlačítek na stroji" [}35])
Hlavní vypínač odpojí jednu fázi od napájení.
NEBEZPEČÍ
Nesprávné zacházení stěmito stroji může mít za následek smrt, vážné zranění nebo
značné poškození
► Vždy dodržujte platné předpisy pro prevenci úrazů abezpečnost (zejména ČSN EN
60204, část 1 nebo IEC 60204, část 1) abezpečnostní předpisy platné ve vaší zemi.
► Ochranná dvířka knapájení smí otevírat POUZE kvalifikovaný avyškolený personál.
Tlačítko Start, zelené
(viz 2.5.2.1 "Poloha spínačů a tlačítek na stroji" [}35])
Po zapnutí hlavního vypínače apo spuštění kontrolního softwaru stiskněte tlačítko startu pro
zapnutí ASM ProcessLens vřádném kontrolního režimu. Totéž proveďte, pokud bylo aktivováno
anyní je uvolněno NOUZOVÉ ZASTAVENÍ, nebo pokud byl otevřen anyní je opět zavřen
ochranný kryt.
Tlačítko Stop, černé
(viz 2.5.2.1 "Poloha spínačů a tlačítek na stroji" [}35])
Toto tlačítko se používá kzastavení stroje aprovede následující úkoly:
●
Zastavení výrobních operací auvedení stroje do klidového stavu.
●
Řízení je nadále aktivní.
Tlačítko NOUZOVÉHO ZASTAVENÍ svynuceným zablokováním
(viz 2.5.2.1 "Poloha spínačů a tlačítek na stroji" [}35])
Tlačítko NOUZOVÉ ZASTAVENÍ je červené apři stisknutí se zablokuje vpoloze ZAP. Po stisknutí
tlačítka NOUZOVÉ ZASTAVENÍ se rozepne spínací kontakt bezpečnostního blokovacího modulu.
Rozepne se signalizační kontakt tlačítka NOUZOVÉ ZASTAVENÍ.
UPOZORNĚNÍ
Kontrolní cyklus se přeruší amůže pokračovat nebo být zrušen, jakmile stroj opět správně
pracuje.
UPOZORNĚNÍ
Elektrická schémata stroje ASM ProcessLens
Podrobnosti najdete velektrických schématech ASM ProcessLens.
Uvolnění tlačítka NOUZOVÉ ZASTAVENÍ (EMS)
► Po aktivaci uvolněte tlačítko NOUZOVÉ ZASTAVENÍ ze zablokované polohy.
► Zavřete zprávy grafického uživatelského rozhraní (GUI) Je spuštěno EMS.
► Zavřete zprávy GUI Připraveno kotevření dveří.
► Klepněte na záložku Zavřít na GUI.
ð Software zkontroluje, zda je kapota uzavřená azda není aktivováno nouzové zastavení.
ð Software zamkne dveře aresetuje bezpečnostní relé.
ð Software zkontroluje, zda je zrušeno blokování bezpečnostního relé, apovolí motory.
► Obsluha může stisknutím tlačítka START pokračovat ve výrobě.
2 Bezpečnost
2.5 Bezpečnostní funkce
Návod k údržbě ASM ProcessLens 03/2021 37
Spínač sklíčem ZAP/VYP
(viz 2.5.2.1 "Poloha spínačů a tlačítek na stroji" [}35])
Pokud je počítač vypnutý, manuálně zapněte řídicí napětí apřepněte dopravník do průchozího
režimu.
► Ukončete program GUI.
► Vypněte stroj hlavním vypínačem.
► Vyčkejte 30sekund apotom zapněte stroj hlavním vypínačem.
► Otočte spínač sklíčem doleva auvolněním zapněte řídicí napětí.
► Spínačem sklíčem otočte doprava.
Dopravník je nastaven na průchozí režim.
Externí uzemňovací bod
(viz 2.5.2.1 "Poloha spínačů a tlačítek na stroji" [}35])
Při manipulaci selektrostaticky citlivými součástmi vždy zajistěte bezpečné uzemnění osob,
pracoviště aobalových materiálů. Dodržujte pravidla ESD uvedená vkapitole 2.8.
