3 Popis stroje
3.2 Technická data
52 Návod k údržbě ASM ProcessLens 03/2021
3.2.2 Podmínky prostředí pro balení, přepravu askladování
Rozsah teploty Mezi -25°C a55°C
Vlhkost vzduchu Až 95%
Tlak prostředí Výška až 1700m bez vyrovnání tlaku
3.2.3 Těžiště

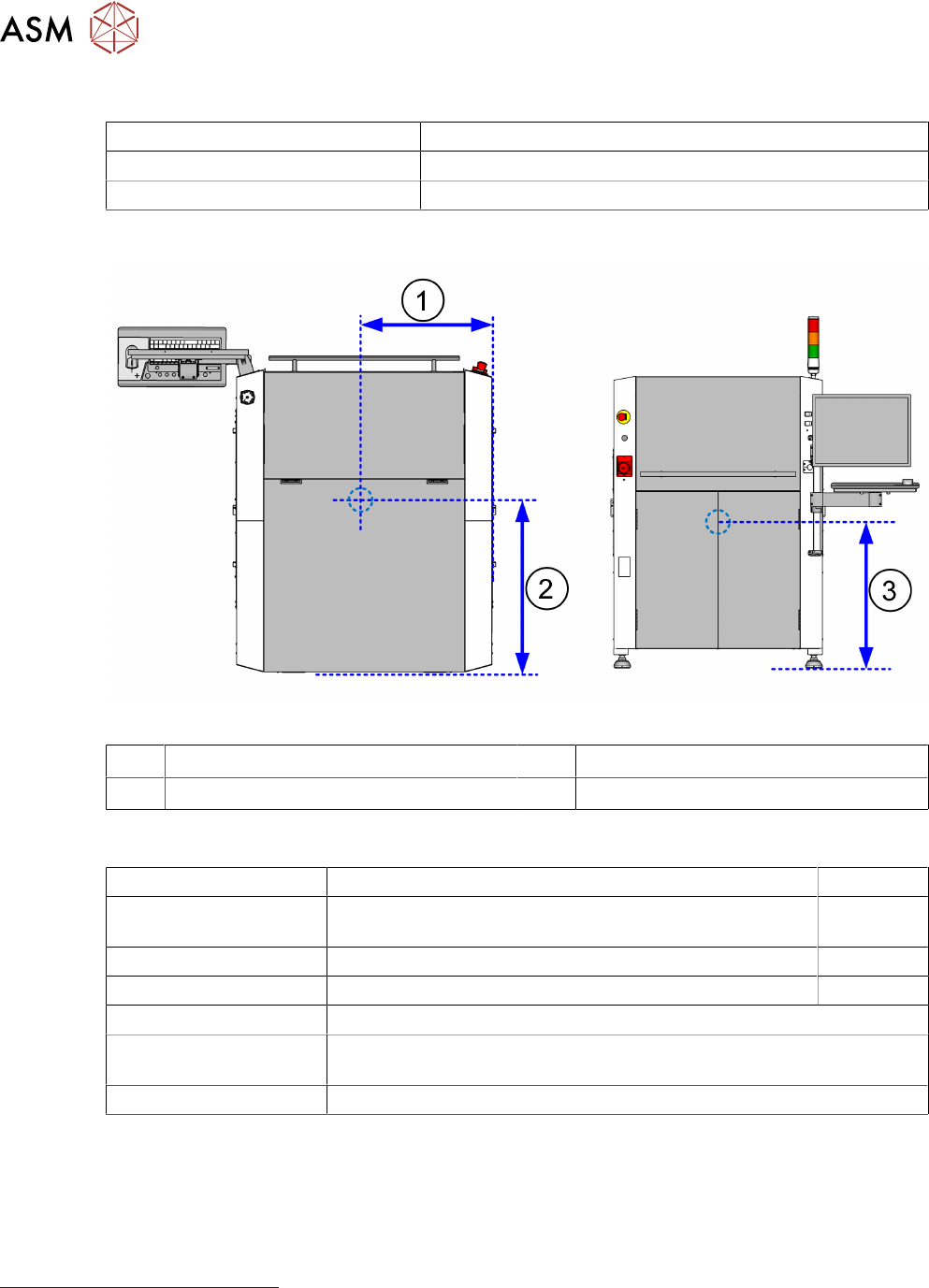

Fig.37: Těžiště stroje na kontrolu pájecí pasty ASM ProcessLens
1 550mm 2 610mm
3 730mm
3.2.4 Hodnoty eletrického systému
Napájecí napětí Pojistky
Hlavní napájení 1/N/PE
Hodnoty proudu: 110V
1)
- 9,1A, 240V - 4,2A, 50/60Hz
2x15A
Spotřeba energie 1kW
Síťové napájení 100~240VAC, jedna fáze 50/60Hz
Zkratová odolnost stroje
(SCCR)
2)
10kA
Napájecí konektor MENNEKES: 32A 230V 2P+E PŘÍMÝ
1)
110 V~ jako volitelné vybavení
2)
Spůvodním připojovacím kabelem. Vyznačená zkratová odolnost stroje (SCCR) se vztahuje kzačátku
původního připojovacího kabelu. Vpřípadě zákaznických úprav nesmí být zkrácena výrobcem stanovená
délka připojovacího kabelu ke stroji ani zvětšovat výrobcem nastavený průřez vodičů, protože by to mělo
negativní vliv na zkratovou odolnost (SCCR).
3 Popis stroje
3.2 Technická data
Návod k údržbě ASM ProcessLens 03/2021 53
3.2.5 Specifikace dopravníku
Jednoduchý
dopravník
Flexibilní dvojitý
dopravník
Dvojitý dopravník
vrežimu
jednoduchého
dopravníku
Minimální velikost DPS
DxŠ
50mmx50mm 50mmx45mm 50mmx45mm
Maximální velikost DPS,
velikost DxŠ
610mmx560mm 375mmx260mm 375mmx460mm
Rozsah tloušťky DPS 0,5mm až 4,5mm
Deformace DPS Viz Technická data
Maximální hmotnost DPS Max. 3,0kg Max. 3,0kg
Vůle na spodní straně DPS
Podél zarážkové tyče
Vně zarážkové tyče
25mm
25mm
Výška dopravníku DPS:
Možnost
Standardní
Možnost SMEMA
900mm
930mm
950mm
Typ rozhraní SMEMA nebo IPC-HERMES-9852
Komunikační rozhraní
dopravníku
Zleva doprava
Zprava doleva
Vně / vně
Vpravo / vpravo
Vlevo / vlevo
3.2.6 Inspekční schopnosti
Velikost pixelu (rozlišení kamery) 15μmx15μm
Kompenzační rozsah deformace DPS ±6,5mm (vč. rozsahu dráhy osy Z)
Velikost FoV 30mmx30mm
Rychlost kontroly Až 30cm
2
/s
Výškové rozlišení 0,37μm
Přesnost výšky kalibračního cíle ≤1μm
Přesnost portálu X/Y ±12,5µm při 3σ
3.2.7 Možnosti kontroly pájecí pasty
Měření Bez stínů
Funkce měření pasty Objem, plocha, výška, posun X aY, tvar,
přemostění, komplanarita
Maximální výška pasty 1000μm
Minimální velikost pasty 90μmx130μm
Minimální rozteč pasty 75μm
Opakovatelnost výšky na pájecí pastě ≤1μm při ±3σ
Opakovatelnost objemu na pájecí pastě ≤3% při ±3σ
Opakovatelnost plochy na pájecí pastě ≤3% při ±3σ
Opakovatelnost a reprodukovatelnost měřidla
(GRR)
≤10%
3 Popis stroje
3.2 Technická data
54 Návod k údržbě ASM ProcessLens 03/2021
3.2.8 Specifikace generování programu
Generování programu < 10 min.
Programování offline dostupné
Podporované formáty Gerber RS-274X
