4 Nastavení a uvedení do provozu
4.1 Konfigurace přepravy a dodávky
Návod k údržbě ASM ProcessLens 03/2021 59

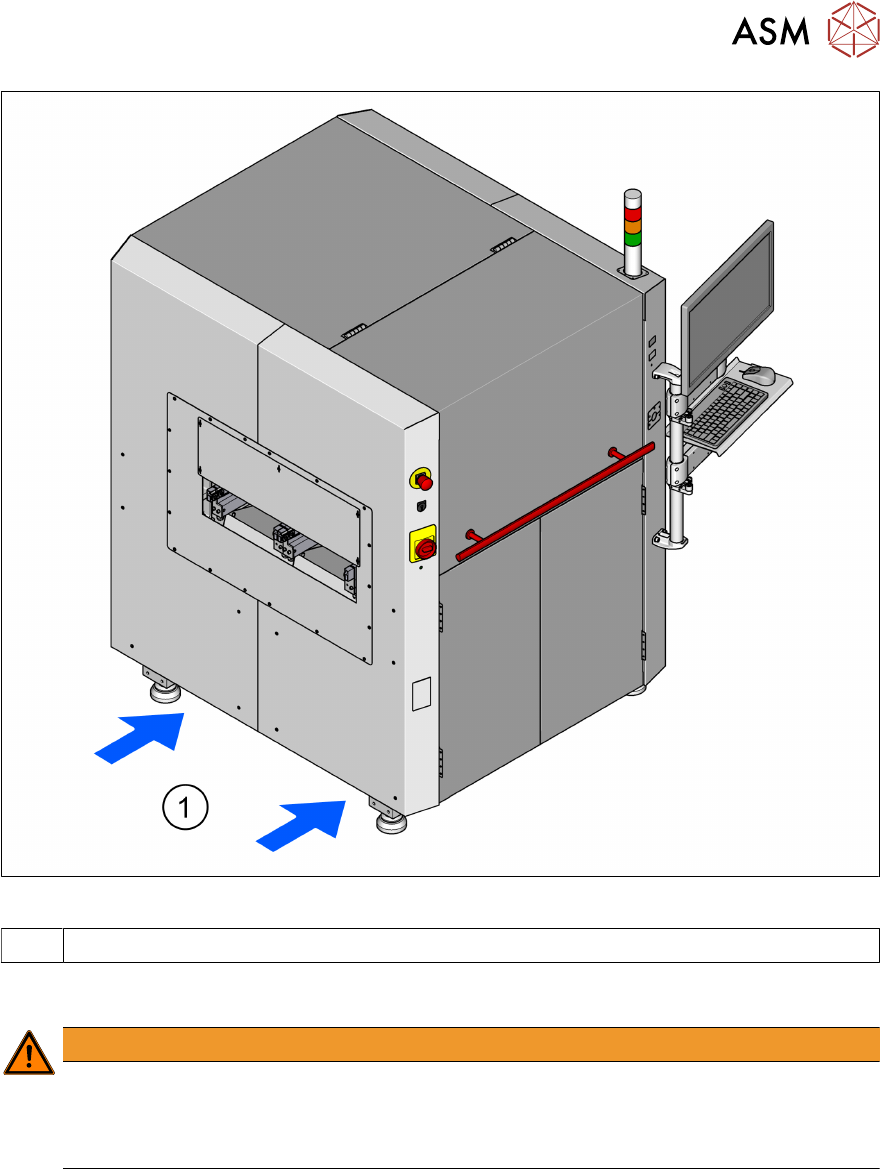

Fig.40: Kontaktní plochy - vidlice rovnoběžné se směrem přepravy DPS
1 Kontaktní plocha pro vidlice vysokozdvižného vozíku
4.1.5.4 Body, které MUSÍ být respektovány při přepravě stroje
VAROVÁNÍ
Nebezpečí zranění
► Při přepravě stroje se ujistěte, že jsou všechny patky zvednuté z podlahy. Pokud
nejsou zvednuté, dojde k tažení po podlaze nebo nárazům na překážky. Mohlo by
dojít k poškození patek stroje a / nebo jejich příslušenství.

4 Nastavení a uvedení do provozu
4.2 Infrastruktura v místě instalace
60 Návod k údržbě ASM ProcessLens 03/2021
4.2 Infrastruktura v místě instalace
4.2.1 Doporučení pro kvalitu základny
Základna, na které je stroj nainstalován, musí být pevná a vyrovnaná, protože dynamické síly
mohou při provozu stroje způsobovat vibrace. Míra vibrací závisí na konstrukci základny.
Následující podmínky jsou vhodné za předpokladu, že nebudou překročeny parametry zatížení
podlahy atd.:
●
Železobetonové stropní konstrukce, např. stropy ve výrobních halách
●
Vyztužené betonové podlahové desky, např. betonové podlahy ve výrobních halách bez
suterénu
●
Prostory s dvojitou podlahou, za předpokladu, že v prostoru mezi nimi je stabilní základna.
Stejné podmínky pro nastavení platí pro tuto mezilehlou základnu, která může být vyrobena z
ocelových nosníků nebo betonu.
4.2.1.1 Maximální rovinnost terénu
Podlaha pod strojem nesmí překročit sklon 0,63 %. To odpovídá náklonu 5 mm na vzdálenost 800
mm.
4.2.1.2 Hmotnost stroje a zatížení podlahy
Hodnoty hmotnosti stroje a zatížení podlahy najdete v sekci 3.2.1 "Rozměry apodmínky prostředí
při provozu stroje" [}51].
4.2.2 Hlavní napájení
VAROVÁNÍ
Některé části systému nesou potenciálně smrtelné napětí
Stroj je napájen síťovým napětím 1/N/PE 110V~ až 240V~, 50/60Hz. To znamená, že
některé části systému přenášejí potenciálně smrtelná napětí – dokonce ipoté, co jsou
vypnuty hlavním vypínačem. Nesprávná manipulace se strojem proto může mít za
následek smrt nebo vážné zranění nebo značné poškození zařízení.
► Vždy dodržujte platné předpisy pro prevenci úrazů abezpečnost (zejména ČSN EN
60204, část 1 nebo IEC 60204, část 1) abezpečnostní předpisy platné ve vaší zemi.
4.2.2.1 Kontrola hlavního napájení
Zkontrolujte, zda napájení vyhovuje předepsaným specifikacím stroje (viz tabulka v části 3.2.4
"Hodnoty eletrického systému" [}52]).
UPOZORNĚNÍ
V napájecím zdroji dochází ke špičkám zatížení
Z technických důvodů se v napájecím zdroji vyskytují špičkové zátěže. V případě potřeby
se obraťte na svou energetickou společnost a objasněte impedanci sítě.
4.2.2.2 Napájecí kabel - specifikace
Následující specifikace platí na straně zákazníka pro napájení stroje:
●
3x2,5mm² (1x240V ~) při délce kabelu až 20 metrů mezi distribucí ASM ProcessLens
asíťovým připojením na straně zákazníka. Kabel přes 20metrů 3x4mm².
Barevné kódování vodičů bude záviset na zemi, ve které je systém provozován.
VAROVÁNÍ
Elektrické vodiče musí být jasně označeny
Elektrické vodiče každého jednotlivého stroje ainstalovaných doplňků musí být jasně
označené asnadno přiřaditelné. Platí předpisy země, ve které je stroj provozován.

4 Nastavení a uvedení do provozu
4.2 Infrastruktura v místě instalace
Návod k údržbě ASM ProcessLens 03/2021 61
4.2.2.3 Síťové připojení - konfigurace dodávky
Hlavní elektrické připojení je konfigurováno podle zdroje napájení vpříslušné zemi.
●
Stroj je konfigurován pro napětí 110VAC (volitelné) až 240VAC.
Stroj má síťový napájecí kabel AWG 14, 300/500V 3x2,5mm² BEZ zástrčky.
Fig.41: Popis vodičů vsíťovém napájecím kabelu
1 hnědá = (L1): fáze 2 modrá = (N): neutrální vodič
3 zelená / žlutá = (PE): vodič
–nebo–
●
Stroj je konfigurován pro napětí 110VAC (volitelné) až 240VAC.
Stroj má síťový napájecí kabel AWG 14, 300/500V 3x2,5mm² SE zástrčkou C.
Fig.42: Přiřazení vzástrčce C
