3 Popis stroje
3.2 Technická data
54 Návod k údržbě ASM ProcessLens 03/2021
3.2.8 Specifikace generování programu
Generování programu < 10 min.
Programování offline dostupné
Podporované formáty Gerber RS-274X
4 Nastavení a uvedení do provozu
4.1 Konfigurace přepravy a dodávky
Návod k údržbě ASM ProcessLens 03/2021 55
4 Nastavení a uvedení do provozu
4.1 Konfigurace přepravy a dodávky
4.1.1 Přepravní balení
Stroj ASM ProcessLens je expedován na dřevěné paletě, zabalený do plastové fólie nebo do
dřevěné bedny.
4.1.1.1 Stav přepravního prostředí
Teplota max. 70°C
Vlhkost 60%
4.1.1.2 Přepravní rozměry balení
Rozměry palet a dřevěných beden jsou uvedeny v následující tabulce:
Stroj (D x Š x V)
Dřevěná paleta 1850mm x 1500mm
Dřevěná bedna 1850mm x 1500mm x 1850mm

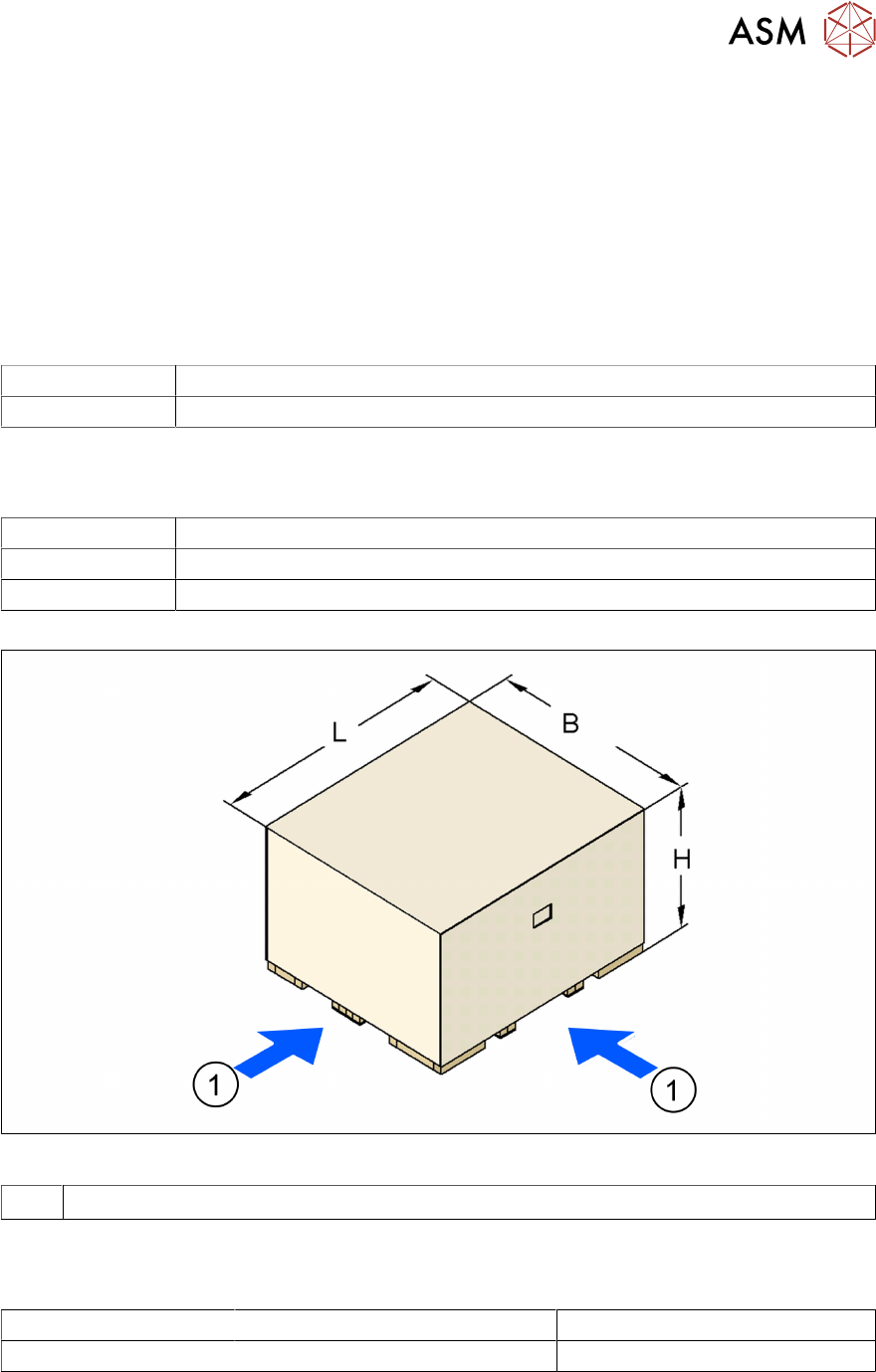

Fig.38: Přepravní bedna - rozměry v milimetrech
1 Upevňovací body pro vysokozdvižný vozík
4.1.1.3 Hmotnost stroje připraveného k odeslání
Následující tabulka obsahuje hmotnosti strojů připravených kexpedici včetně balení.
Stroj Expedice na dřevěné paletě Expedice vdřevěné bedně
ASM ProcessLens 840kg 940kg
4 Nastavení a uvedení do provozu
4.1 Konfigurace přepravy a dodávky
56 Návod k údržbě ASM ProcessLens 03/2021
4.1.2 Kontrola dodávky
► Skladujte stroj v balení, dokud není dosaženo pokojové teploty (minimálně 4 hodiny). Jinak
hrozí nebezpečí kondenzace.
► Zkontrolujte, zda nedošlo k poškození dodávky.
► Zkontrolujte nárazové senzory na přepravní bedně.
► Vybalte stroj a příslušenství a zkontrolujte úplnost dodávky (referenční dodací list).
► Výsledky dokumentujte v protokolu o instalaci / protokolu o přijetí.
4.1.3 Konfigurace při dodání
Při dodání je stroj nakonfigurován takto:
●
Pruh dopravníku je nastaven na šířku 210 mm. Toto nastavení šířky bude důležité při jemném
doladění stroje.
●
Klávesnice je odpojena a rozebrána.
●
Monitor je demontován.
●
Věžová lampa je demontována.
●
Všechny pohyblivé osy jsou upevněny pomocí přepravních výztuh.

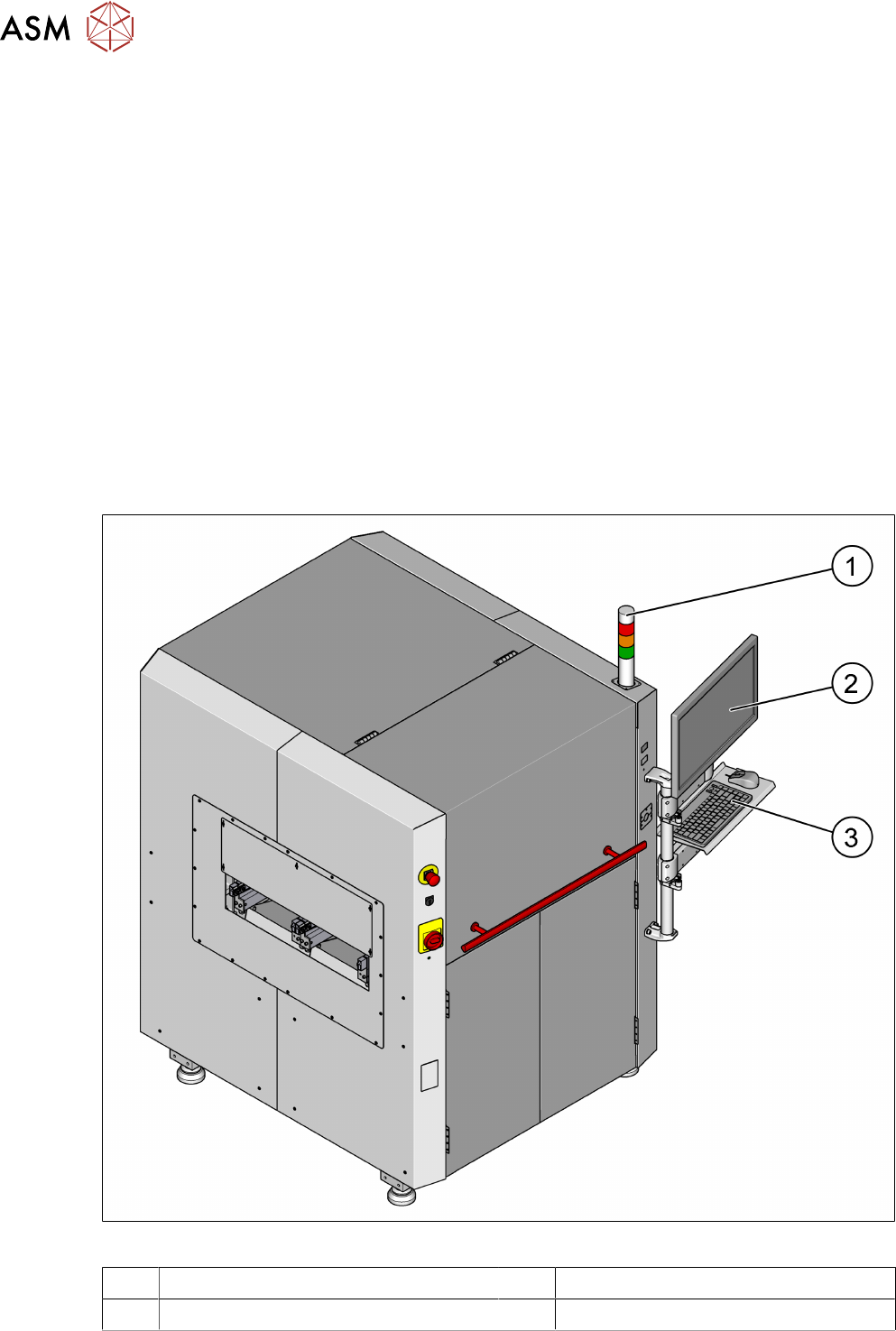

Fig.39: Konfigurace při dodání
1 Věžová lampa (demontovaná) 2 Monitor (rozebraný)
3 Klávesnice (demontovaná)
