2 安全
2.5 安全功能
用户手册 ASM ProcessLens
02/2017
32
2.5.2 设备上的开关和按钮
2.5.2.1 设备上开关和按钮的位置

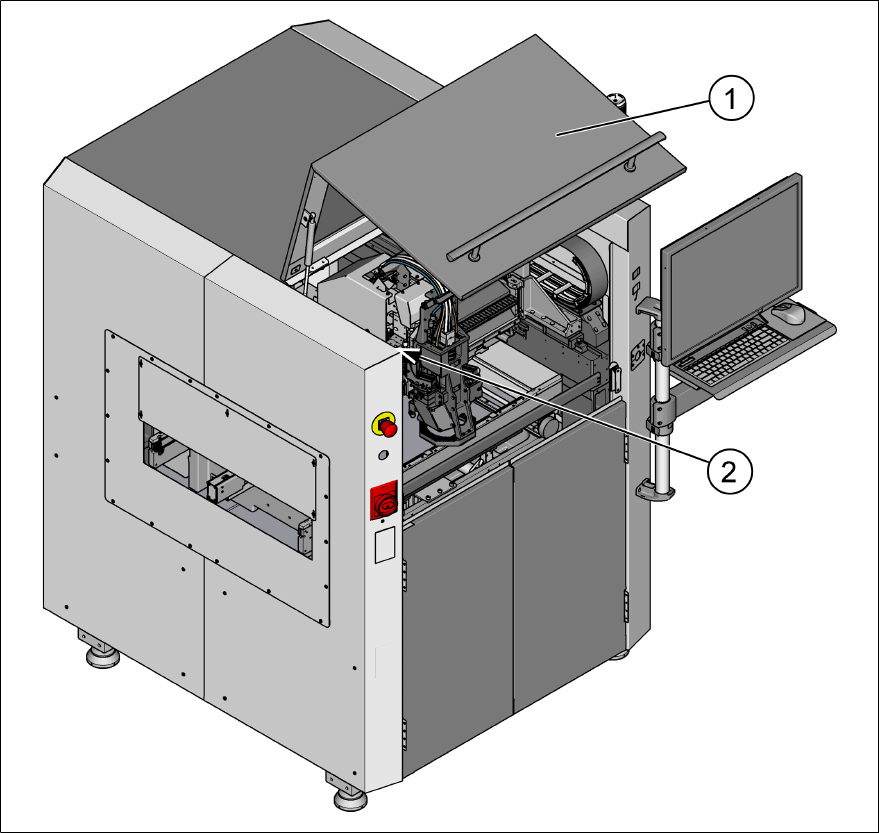

图27: 按钮与开关的位置
1 Start（启动）按钮（绿色） 2 Stop（停止）按钮（黑色）
3 EMERGENCY STOP（急停）按钮 4 主开关
5 钥匙开关
用户手册 ASM ProcessLens
02/2017
2 安全
2.5 安全功能
33
2.5.2.2 功能说明
主电源开关处于 ON （开启）位置
打开主电源开关后，将会输出 24 V DC 和 240 V AC 电压。
主电源开关位于 OFF （关闭）位置
（参见 2.5.2.1 "设备上开关和按钮的位置" [}32]）
主电源开关将单相电源断开。
危险
如果对这些设备处理不当可能导致死亡、受伤或设备的重大损坏。
► 切要遵循相关的事故预防和安全规范（特别是 DIN EN 60204 标准的第一部分，或 IEC
60204 标准中第一部分）以及您所在国家或地区的安全规范。
► 电源的安全门只能由具有必要资质和接受过相关培训的人员打开。
Start（启动）按钮，绿色
（参见 2.5.2.1 "设备上开关和按钮的位置" [}32]）
打开主电源开关后，启动检测软件并按下 Start（启动）按钮将 ASM ProcessLens 设置为常规检测
模式。在释放已按下的 EMERGENCY STOP（急停）按钮或关闭已打开的保护罩的情况下，请同样执行
以上操作。
Stop（停止）按钮，黑色
（参见 2.5.2.1 "设备上开关和按钮的位置" [}32]）
可通过该按钮停止设备并执行以下操作：
●
停止生产操作并将设备置于空闲功能模式。
●
仍可进行控制。
带有强制锁定功能的 EMERGENCY STOP （急停）按钮
（参见 2.5.2.1 "设备上开关和按钮的位置" [}32]）
EMERGENCY STOP（急停）按钮为红色，按下时将锁定在 ON（开）位置上。按下 EMERGENCY
STOP（急停）按钮后，安全互锁模块将会打开。
EMERGENCY STOP（急停）按钮的信号触点被断开。
提示
检测循环将被中断，在设备能够重新正常运行后，可以选择继续进行贴片工作也可以选择取
消。
提示
ASM ProcessLens 电路图
详细信息，请参见 ASM ProcessLens 电路图。
释放 EMERGENCY STOP（急停）按钮
► 启用后，释放锁定位置的 EMERGENCY STOP（急停）按钮。
► 关闭 GUI 信息
EMS 已激活
。
► 关闭 GUI 信息
安全门打开已就绪
。
► 点击 GUI 上的关闭选项卡。
ð 软件将检测保护罩是否已关闭且 EMS 是否未激活。
ð 软件将锁定安全门并重设安全继电器。
ð 软件将检查安全继电器互锁是否已成功并启动马达。
► 操作人员可按下 START（启动）按钮以恢复生产操作。
