1 前言
1.1 设备总览
7
1 前言
本操作指南包括了设置、操作和维护ASM ProcessLens® 焊锡膏检测设备时必须遵守的基本信息。此
指南中包含有为保证您的人身安全和防止设备受损而必须遵守的注意事项。
本指南是原版操作指南。
1.1 设备总览

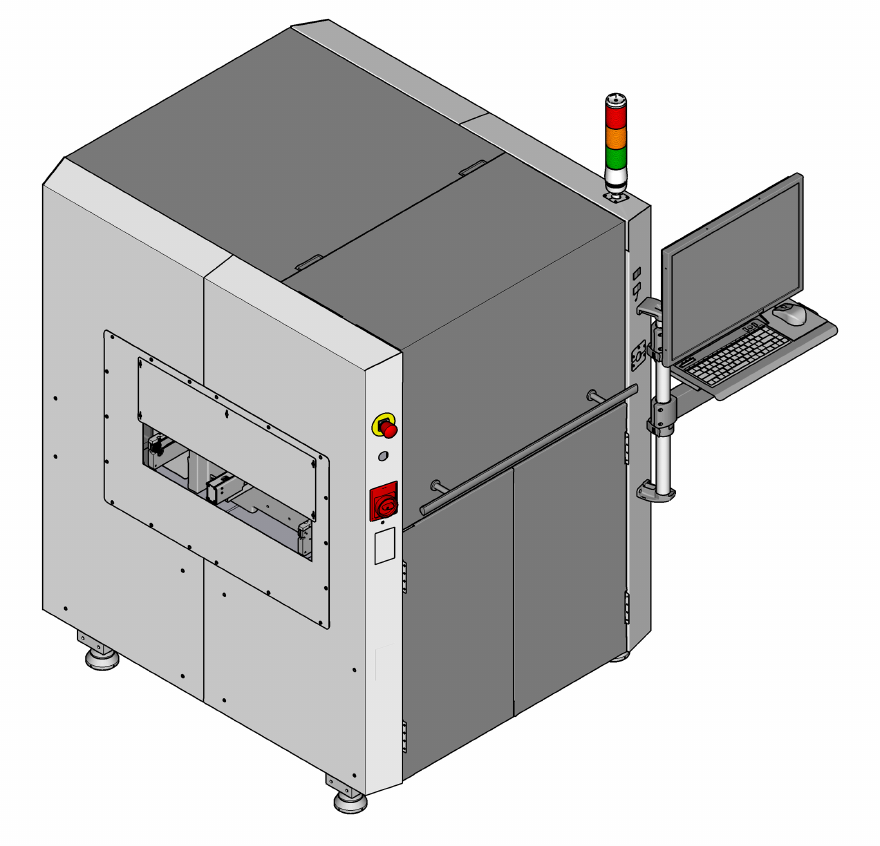

图1: ASM ProcessLens 焊锡膏检测设备
1.1.1 设备说明
ASM ProcessLens 是一款内联焊锡膏检测设备，可以 3D 和 2D 的形式直观检测指定产品上的所有
焊锡膏残留物，并与预期大小、X 和 Y 位置、区域、平均高度和形状进行比照。
该设备还能检测相邻焊盘之间的桥接以及相同部件同组焊盘是否存在共面性问题。
直观控制是以模板的 Gerber 数据为基础的，该数据包括所有孔径及其形状、尺寸、方位、位置和
模板的厚度。
ASM ProcessLens 会将所有测量数据保存到其硬盘上。ASM ProcessLens 还能在检测过程中测量各
PCB 的曲度并通过该测得数据相应调整 Z 轴的高度以对准图像焦点。可通过设备传输的 SPC（统计
过程控制）查看打印进程和历史记录。
ASM ProcessLens
和
ASM ProcessEngine
都是
ASM ProcessExpert
产品，可监测、分析、校正并
自动改善打印进程。
