10
计数清零：此按钮在自动停止的状态下，持续按住 2 秒后清除生产数，将生产数置零。

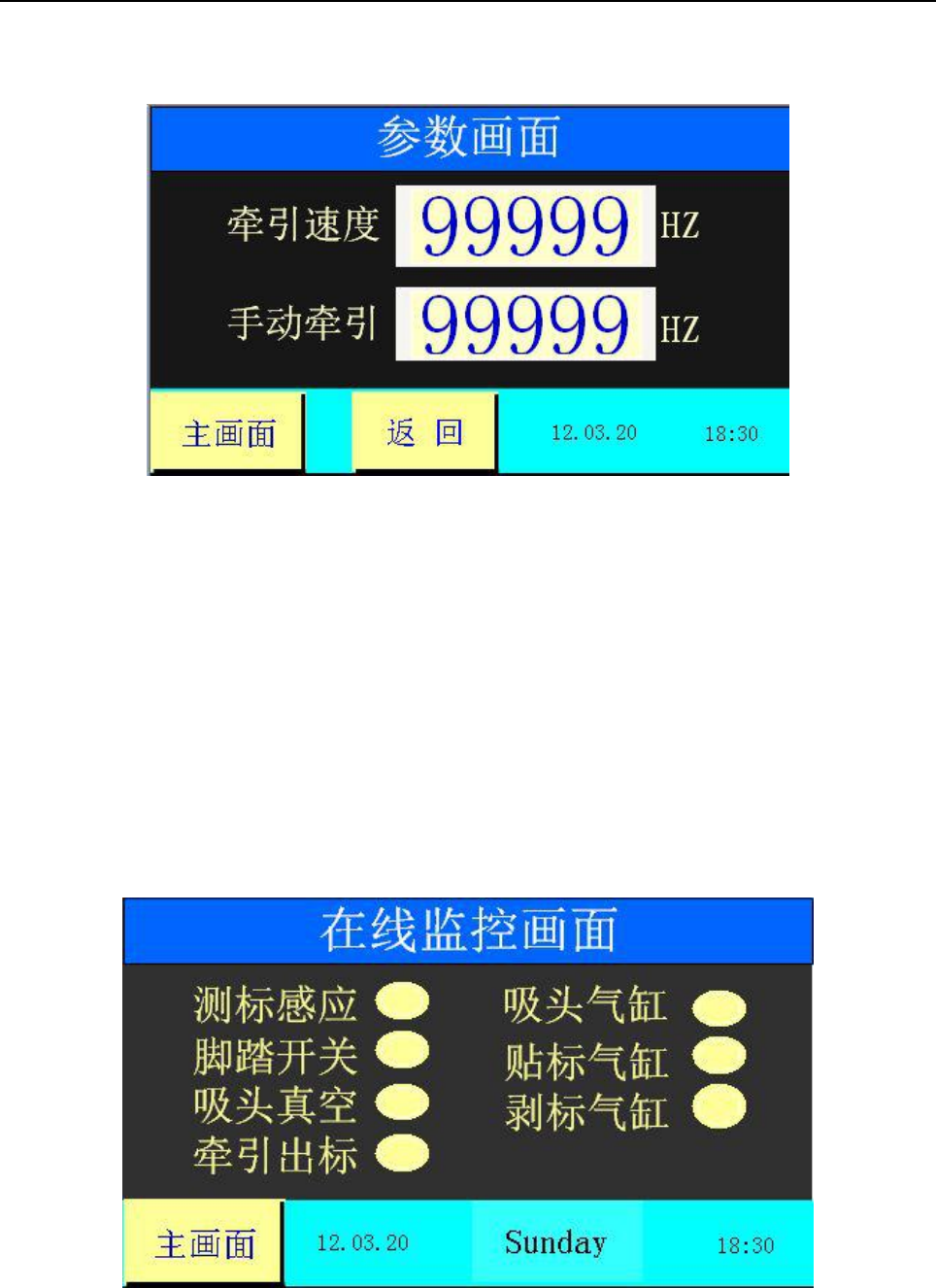

3－7－5 参数设置画面
手动牵引速度：点击可进行输入，当前数字为手动操作是，牵引电机的脉冲频率。
自动牵引速度：点击可进行输入，当前数字为自动操作是，牵引电机的脉冲频率。
测膜过滤次数：点击可进行输入，当前数字为牵引电机动作时，经过几个信号才确认为一个
保护膜间隔。单张保护膜时，设置为 0
覆膜时长：点击可进行输入，当前数字为贴膜气缸贴膜后延后升起的时间，单位为秒。
出膜报警时长：点击可进行输入，当前数字为牵引电机动作后，超出设定的时间没有得到保
护膜信号时报警，单位为秒。
剥膜气缸退时长：点击可进行输入，当前数字为剥膜气缸复位的延后时间，单位为秒。
3－7－5 在线监画面当前指示灯为红色时，表示系统对相关的元件处于工作状态
第四章 常见故障和排除
深圳市华深达自动化机械有限公司 邮箱：shengzhenh2@163.com
11
☆ 吸头无法吸住保护膜
原因：1、气压不够（加大气压）
2、吸孔堵住（清理气孔）
3、吸头和剥膜板不平行（重新调平行）
4、吸头多余的气孔漏气
☆ 膜带走偏
原因：1、同侧限位圈不在同一平面（先把限位圈松开，让膜带走约 0.5 米后，重新调
整限位圈）
2、剥膜板歪斜（重新调整，与滚筒平行）
☆ 剥膜机构上下膜带过松
原因：剥膜机构上方与下方膜带不平行
确认绕保护膜是否错误
☆ 连续剥膜
原因：电眼未调整好（按电眼设置步骤重新设置）
保护膜有效位置没有经过电眼检测焦点
第五章 注意事项

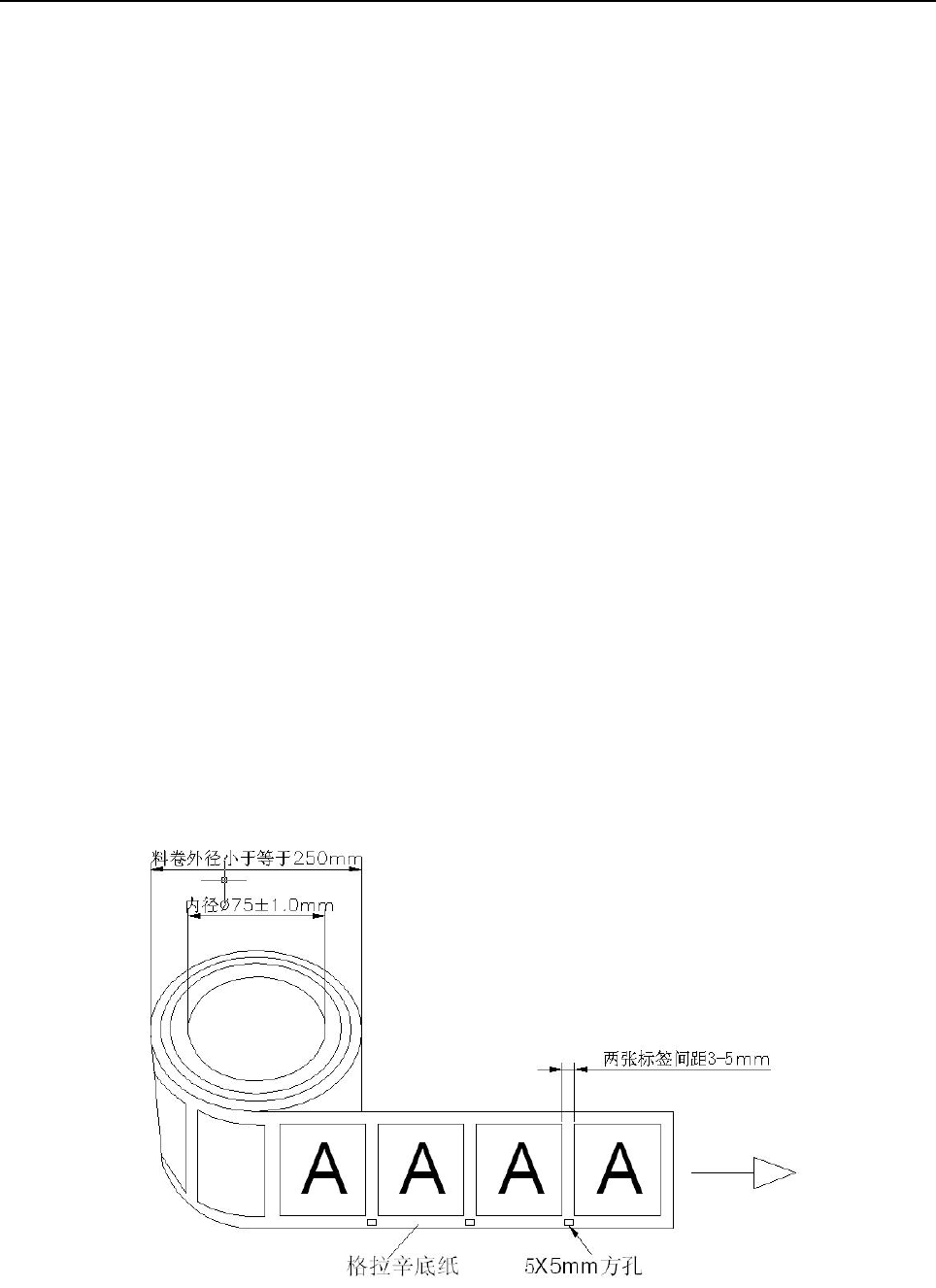

5-1 保护膜制作
请按下图制作保护膜
5-2 机器保养☆ 机械保养（清理灰尘，防锈）；☆ 长时间不使用机器，应把电源断开；
