深圳市华深达自动化机械有限公司 邮箱：shengzhenh2@163.com
7

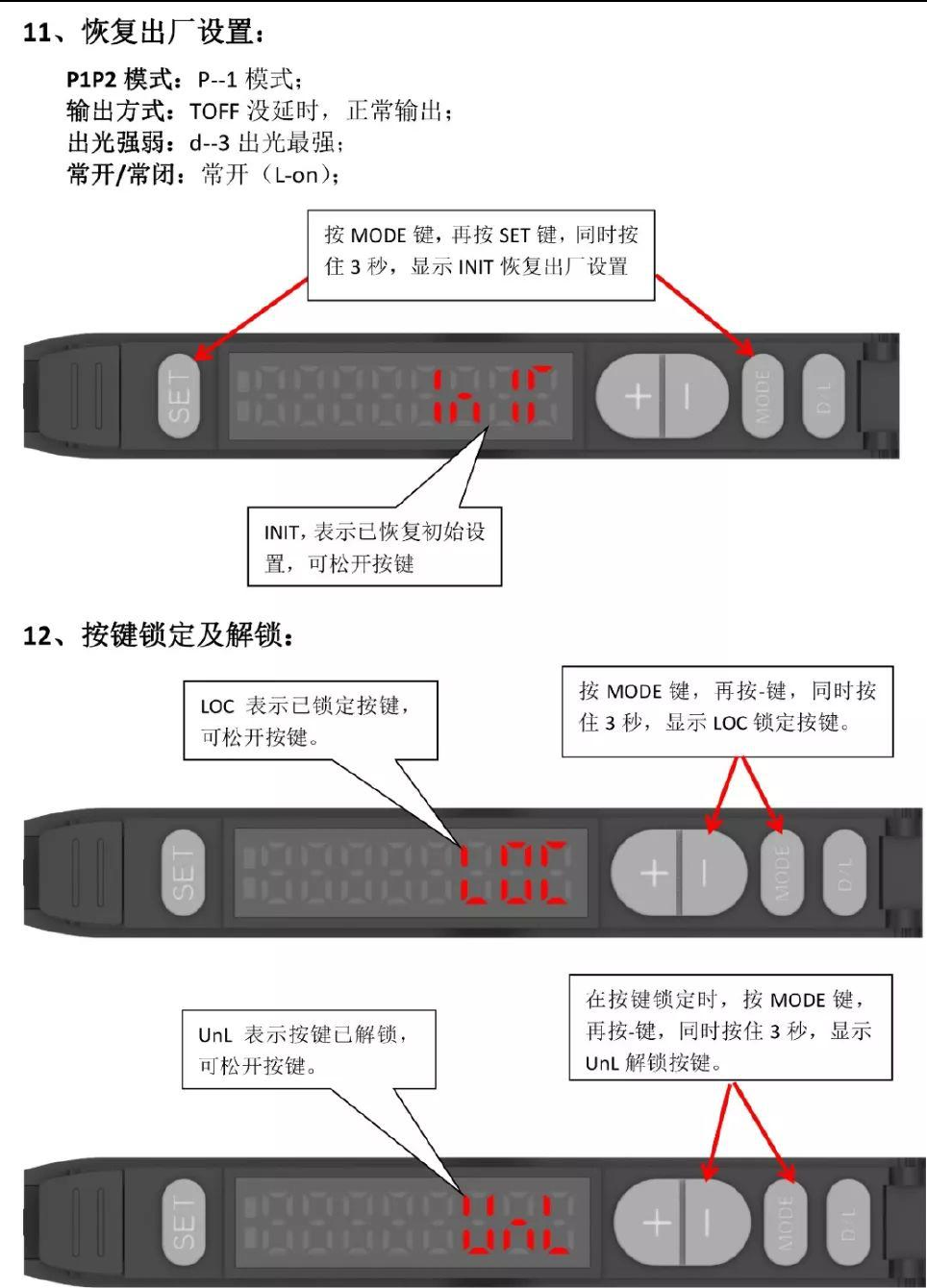

注意： 我们用的数值是下升原，就是数值往下，比如：感应到保护膜是 600，感应到孔位置
是 150 ，我们的设置的数值就要比 150 大 ，比 600 小 就在 200-250 范围就可以，根据
深圳市华深达自动化机械有限公司 邮箱：shengzhenh2@163.com
8
膜的底纸的密度不同，才能知道数值。。。。
3-5 贴膜位置调整
☆ 贴膜位置根据待贴工件需要，制作对应治具，前后左右贴膜位置可通过移动治具调整；
☆ 高度调整步骤:
1、把选择开关调到手动；
2、手动把剥膜气缸推到右边；
3、手动把吸头的吸膜和贴膜两个气缸压下；
4 、 调 整 工 件 所 贴 面 比 吸 头 海 绵 面 高 大 概 2mm 。
3-6 贴膜流程
1、人手把待贴工件放到治具上；
2、按下脚踏开关；
3、机器自动把保护膜贴好；
4、人手把工件取出。（如此循环）
3-7 人机界面的操作

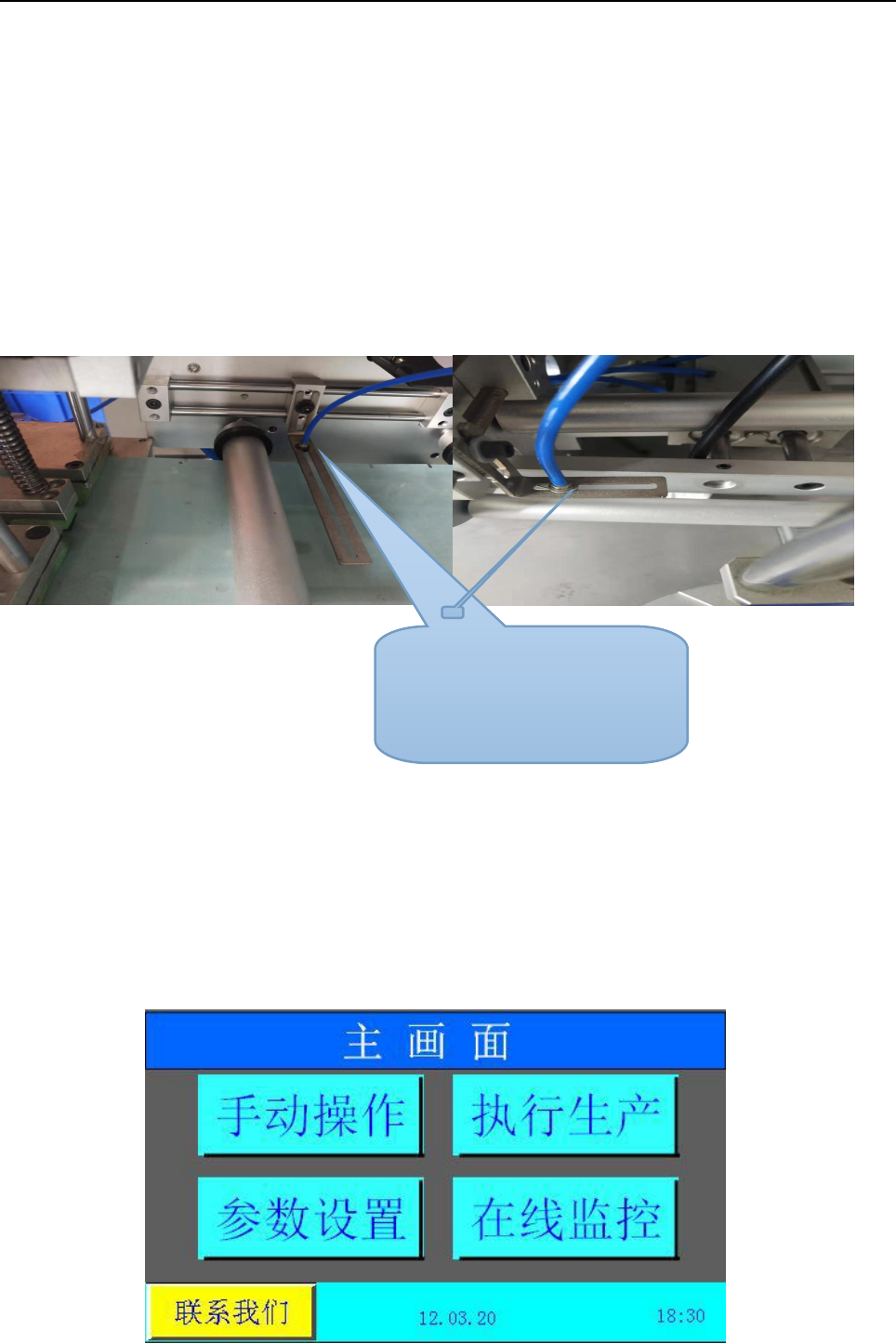

3－7－1 启动画面：点击任意位置进入设备操作系统主画面
3－7－2 操作主画面： 可在此点击进入 各操作模式
感应光纤，一定要对住孔，不
要偏外，感应头越细小，就越
精准，安装保护膜的时候注意
不要搞歪变形，
深圳市华深达自动化机械有限公司 邮箱：shengzhenh2@163.com
9

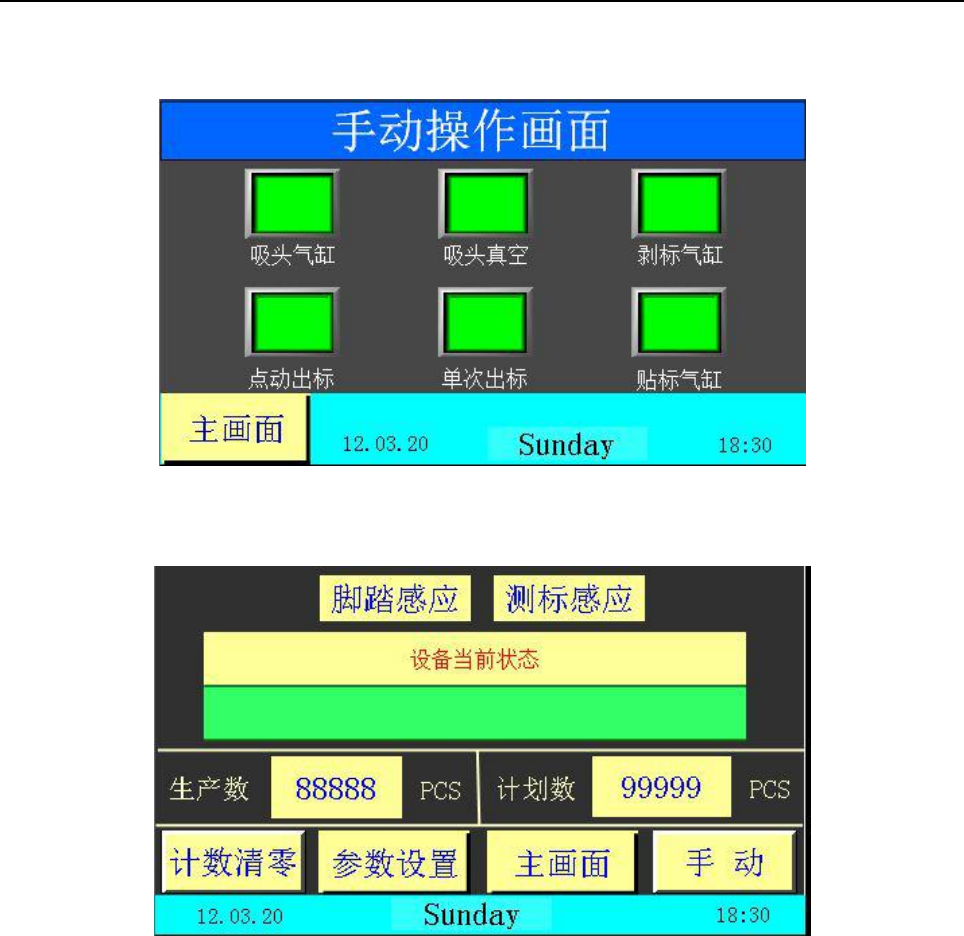

3－7－3 手动操作画面：
点击相应按钮即可实现相应动作，点击下方的三个按钮，可以切换到相应界
面，如下图所示：
3－7－4 执行生产画面：
报警清除：用于设备报警处理后，点击清除 PLC 记忆的错误，重新开始
报警清除：此按钮为清除 PLC 中设定的错误提示，相关错误会在报警走马灯中提示信息。
产品等待：此按钮为产品等待和保护膜等待切换，是两个不同的工作顺序。
产品等待为：将产品放到贴膜工位后，启动脚踏开关，设备开始剥膜吸膜贴膜的动作
保护膜等待为：保护膜处于等待贴产品的状态，启动脚踏开关后，直接贴膜，并且完成下一
回合的保护膜剥离，处于等待产品的状态。
启动：此按钮为启动设备的自动状态。
停止：此按钮停止自动状态。
生产数：显示当前的生产数量。
计划数：显示设定的计划数量，生产数与计划数相同时设备停止贴膜自动状态，待计数清零
后，按报警清除才能重新启动。
