松下电器机电(上海)有限公司
上海市浦东新区陆家嘴东路 166 号中保大厦 6 楼 邮编:200120
Floor6,ZhongBao Mansion,166East Road LuJiaZui PuDong
New District, Shanghai,China 200120
Tel: ( 021 ) 58666111 Fax: ( 021 ) 58665680
第 11 页 共 15 页
Panasonic
松下电器
2：2 点胶的图形
3：3 点胶的图形
4：4 点胶的图形
5：6 点胶的图形
L：点胶嘴的图形
0：1 孔的点胶嘴（VS 型标准型）
1：2 孔的点胶嘴（S 型标准型）
2：4 孔的点胶嘴（L 型标准型）
3：特殊 2 孔点胶嘴 1（选件）
4：特殊 2 孔点胶嘴 2（选件）
5：特殊 2 孔点胶嘴 3（选件）
6：特殊 2 孔点胶嘴 4（选件）
7：特殊 4 孔点胶嘴（选件）
8：特殊 1 孔点胶嘴（选件）

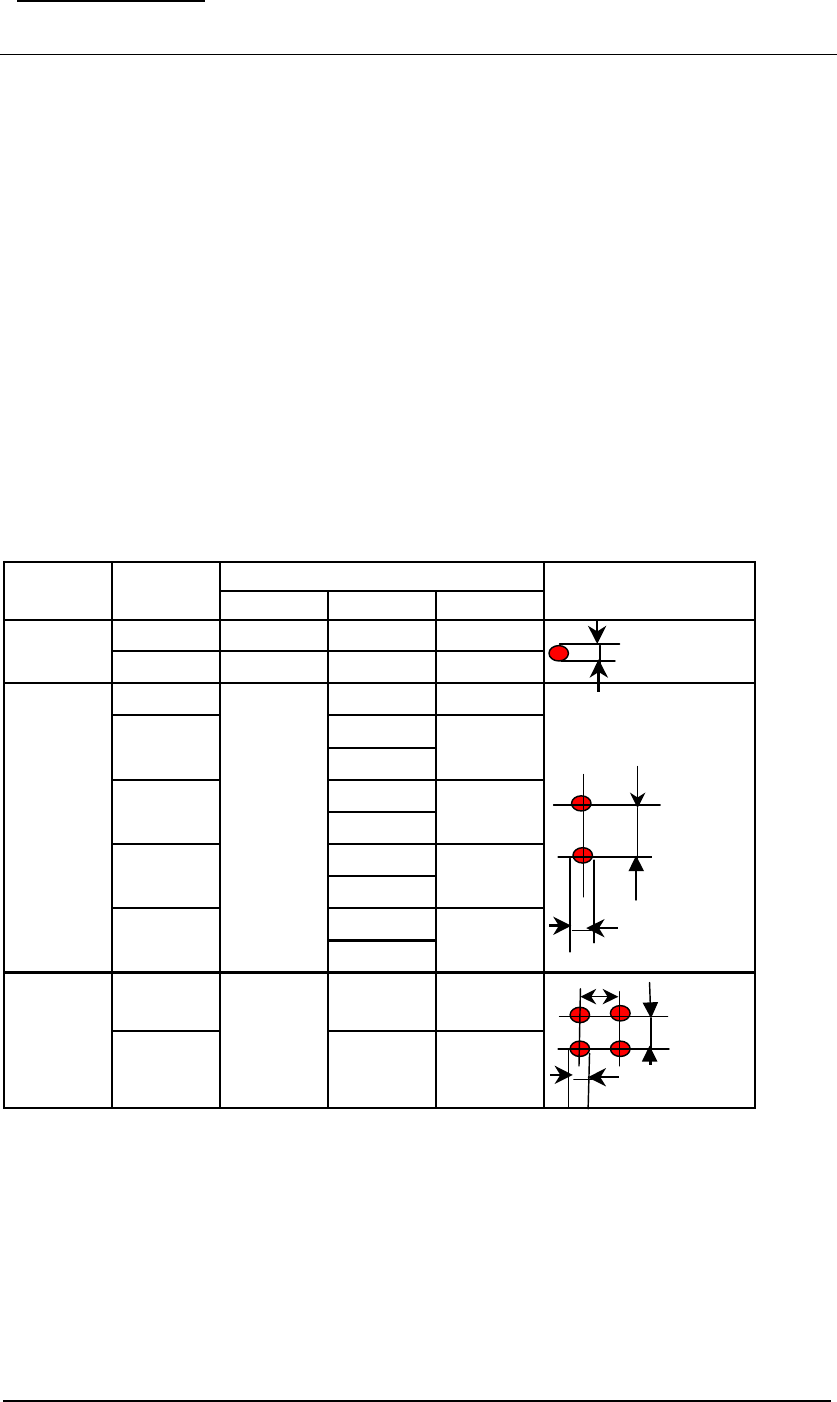

点胶嘴直径及点胶嘴的点胶图形
D A B
0：1 - 孔 0.33
------ ------
8：特别1- 孔 0.41
------ ------
1:垂直2孔
------
1.00
------
------
------
------
------
------
------
------
2.00
1.50
4-孔
2:4-孔
7:特殊
4-孔
0.58
1.00
1.00
3.00
2.20
图示
2-孔
3:特别
垂直2-孔1
4:特别
垂直2-孔2
5:特别
垂直2-孔3
6:特别
垂直2-孔4
0.41
0.80
1.20
类型
点胶嘴
图形
点胶嘴直径（mm）
1 - 孔
D
B
D
B
D
A
松下电器机电(上海)有限公司
上海市浦东新区陆家嘴东路 166 号中保大厦 6 楼 邮编:200120
Floor6,ZhongBao Mansion,166East Road LuJiaZui PuDong
New District, Shanghai,China 200120
Tel: ( 021 ) 58666111 Fax: ( 021 ) 58665680
第 12 页 共 15 页
Panasonic
松下电器
试点胶胶量教示：
TRIAL PROGRAM NAME：
COMPO TOTAL X Y
0 70 20 0.OO 1 2 2 WINDOW SET
A B C D E F G H
WINDOW SIZE
TEACHING
USE
PCB
CODE
AREA TOLE(%)
REF RAEA
(mm
2
)
BOARD
LIGHT
A：PCB 材质选择（与 MARK 的识别原理相同）
0：环氧树脂板材（常用）/胶颜色：红
1：
2：其他 1/胶颜色：红
3：其他 2
B：每点点胶量判断：
当 2 点或 4 点的点胶头进行点胶工作，可能会出现个别胶点过大或过小，其每点的胶量在一
定的范围内。
标准设置：70%
C：点胶量的总面积的公差设置：
标准设置：20%～30%。
例：
ø
0.6mm 直径的点胶嘴其标准点胶面积:0.283mm
2
,如总面积公差±20%,其点胶直径公差
0.54mm～0.66mm.。
D：点胶量参考面积设置：
登录该值不需要进行人工设置，在进行教示后从显示器中看到点胶量符合工艺要求，按确认
键，机器自动该值。
E：识别照相机的光源选择：
1：环状 LED 亮
2：点状 LED 亮
3：环状 LED+点状 LED 同时亮
G：每个点胶点的形状识别窗口尺寸设置
H：识别窗口的中心位置移动
针对在 PCB 板上进行试点胶时使用该功能
松下电器机电(上海)有限公司
上海市浦东新区陆家嘴东路 166 号中保大厦 6 楼 邮编:200120
Floor6,ZhongBao Mansion,166East Road LuJiaZui PuDong
New District, Shanghai,China 200120
Tel: ( 021 ) 58666111 Fax: ( 021 ) 58665680
第 13 页 共 15 页
Panasonic
松下电器
机器规格：
电源：单相：AC200V±5V 50/60Hz 功率：2KVA
气压：0.49Mpa
环境温度:20±10°C.
点胶范围:
M 型:MAX:330*242;MIN50*42
PCB 板厚度：0.5—4.0mm
点胶对应元器件种类:
1608 片转状元件----QFP
点胶用胶水规格:
胶水:MR8121V,8128N 或其他相应特性的胶水
包装规格:
螺杆型点胶机:IWASHITA ENGINEERING 30CC(标准);22CC (PANASERT)
空气型点胶机:22CC(PANASERT)
点胶速度:
螺杆型:0.07 秒/点
条件:
点胶时间:10—25MS,
X-Y 工作台移动距离 3MM;
点胶嘴返回行程 3MM,
点胶头上/下速度选择 1.
空气型:0.10 秒/点
条件:
点胶时间:10—40MS,
X-Y 工作台移动距离 3MM;
点胶嘴返回行程 3MM,
点胶头上/下速度选择 1.
PCB 板传送时间约 2.4 秒
点胶参数:
3 种型式(VS;S;L)
点胶角度:
-90°～～89°(1°为单位,试点胶时角度固定为 0°)
点胶时点胶头螺杆泵运行时间:
10MS---120MS(1MS 为增加单位)机器选择 1～4
机器初期设定解释(机器数据)
DATA SET YYMMDD= HHMMSS=
机器日期设定
MACHINE NAME HDF-1
机器名设定
MACHINE OFFSET X=0.00 Y=0.00
机器的补偿值
R TANK OFFSET X=-50.00 Y=0.00
