4点图形图形型用S进行点胶用VS进行点胶
图示
多点点胶
点胶图形可为矩形
多点
点胶方式
《0：不执行》
点胶点数=0
《0：不执行》点
胶点数=1～9
《1：执行》
点胶 一点点胶
多点点胶，
点胶方向直线型
2点图形直线型
用VS进行点胶
2点图形直线型
用S进行点胶
间距
编辑点胶位置（QFP 元件图形）
编辑画面：
NO.
X POS Y POS DIR
USED NO. X POS Y POS DIR USED
1
0.00 0.00 0 0
6
0.00 0.00 0 0
2
0.00 0.00 0 1
7
0.00 0.00 0 0
3
0.00 0.00 0 1
8
0.00 0.00 0 0
4
0.00 0.00 0 1
9
0.00 0.00 0 0
5
0.00 0.00 0 1
10
0.00 0.00 0 0
※ :最多点胶数 20 点编辑。
X POS、Y POS：点胶点的坐标
DIR：点胶点的角度旋转角度。0：X 方向[0° ]；1：Y 方向[90°]
图示：1
当 NC 程序点胶角度Θ=0°
N0. X POS Y POS DIR
1 5mm 5mm 0
2 5mm -5mm 1
3 -5mm -5mm 0
4 -5mm 5mm 1
第 1 点
5mm
-5mm
5mm
-5mm
第 4 点
第 3 点 第 2 点
NC 程序中心坐标
松下电器机电(上海)有限公司
上海市浦东新区陆家嘴东路 166 号中保大厦 6 楼 邮编:200120
Floor6,ZhongBao Mansion,166East Road LuJiaZui PuDong
New District, Shanghai,China 200120
Tel: ( 021 ) 58666111 Fax: ( 021 ) 58665680
第 9 页 共 15 页
Panasonic
松下电器
图示 2
当 NC 程序点胶角度Θ=45°
N0. X POS Y POS DIR
1 5mm 5mm 0
2 5mm -5mm 1
3 -5mm -5mm 0
4 -5mm 5mm 1
USED:是否采用该点进行点胶
0:不点胶
1:进行点胶
配列程序编辑:
Z No PARTS SHAPE CODE PARTS NAME
1 1608C
2 1608R
3 2125R
4 2125C
5 SS TR
6 SOP14P
※ 配列程序中形状代码(部品库名)应选择调用,请不要用人工输入部品库名。
试点胶程序编辑：
R 100.00 -47.50 1 1 5.0 1 5.00 3 9 0 2 2
C 0.00 -102.00 2 2 5.0 0 5.00 3 9 0 2 2
L 0.00 -102.00 4 4 5.0 0 5.00 3 9 0 2 2
A B C D E F G H I J K L M
RF-
TRY
NOS.
UESD
/UN-
USED
DISP
PTN
NZZL
PTN
HEAD
DOWN
SPPED
D
I
R
PITCH
(mm)
REC.
ST-
ART
DISP
AMOU
T
A
N
X
(mm)
Y
(mm)
HEAD
UP
SPPED
A：点胶头上的三个 TANK 的位置
B：通常采用试点胶的标准位置（TANK C、TANK L），其位置坐标与机器初期设置决定；
如采用 PCB 的点胶位置应选择试点胶的位置后才能更改试点胶的坐标。
第 1 点
第 4 点
第 3 点
第 2 点
NC 程序中心坐标
松下电器机电(上海)有限公司
上海市浦东新区陆家嘴东路 166 号中保大厦 6 楼 邮编:200120
Floor6,ZhongBao Mansion,166East Road LuJiaZui PuDong
New District, Shanghai,China 200120
Tel: ( 021 ) 58666111 Fax: ( 021 ) 58665680
第 10 页 共 15 页
Panasonic
松下电器

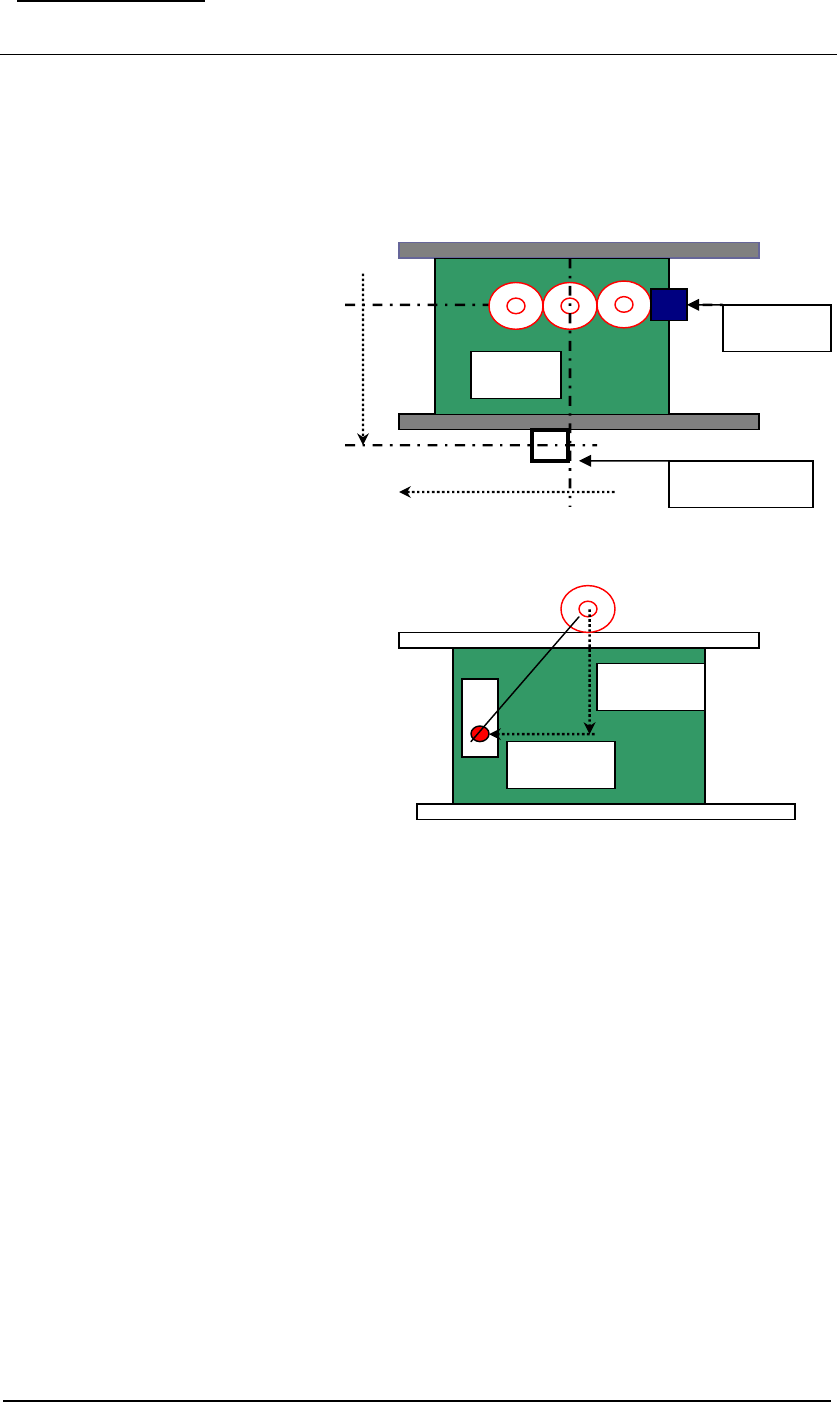

试点胶位置示意图：
※当采用试点胶的位置进行工作;
该试点胶的位置自动更改为机器
初期设置的试点胶位置.。
※试点胶位置在 PCB 板是任意位置
采用 PCB 板进行试点胶其点胶点在
PCB 板上白色的区域
C：点胶头点完胶上升速度
D：点胶头点胶的下降速度
E：点胶量的设置
F：试点胶的方向（仅使用 PCB 上试点胶）
0：表示沿 X 轴方向
1：表示沿 Y 轴方向
G：试点胶的间距（仅适用 PCB 上试点胶）
H：试点胶后进行点胶量的识别（对试点胶的哪一点胶进行胶量识别）
在标准试点胶台进行试点胶其设置为 0。
I：试点胶识别不良，重复试点胶的次数设置。
J：该程序如果 L 点胶头不进行点胶，侧采用不进行该点胶头的试点胶。
0：该点胶头不采用试点胶。
1：该点胶头采用试点胶
K：试点胶的图形的代码
0：不采用标准试点胶的位置。
1：1 点胶的图形
试点胶位置
点胶头 L C R
照相机
X （-） （+）
Y
（+）
（-）
P.C.B.
X 方向
Y 方 向
C tank
