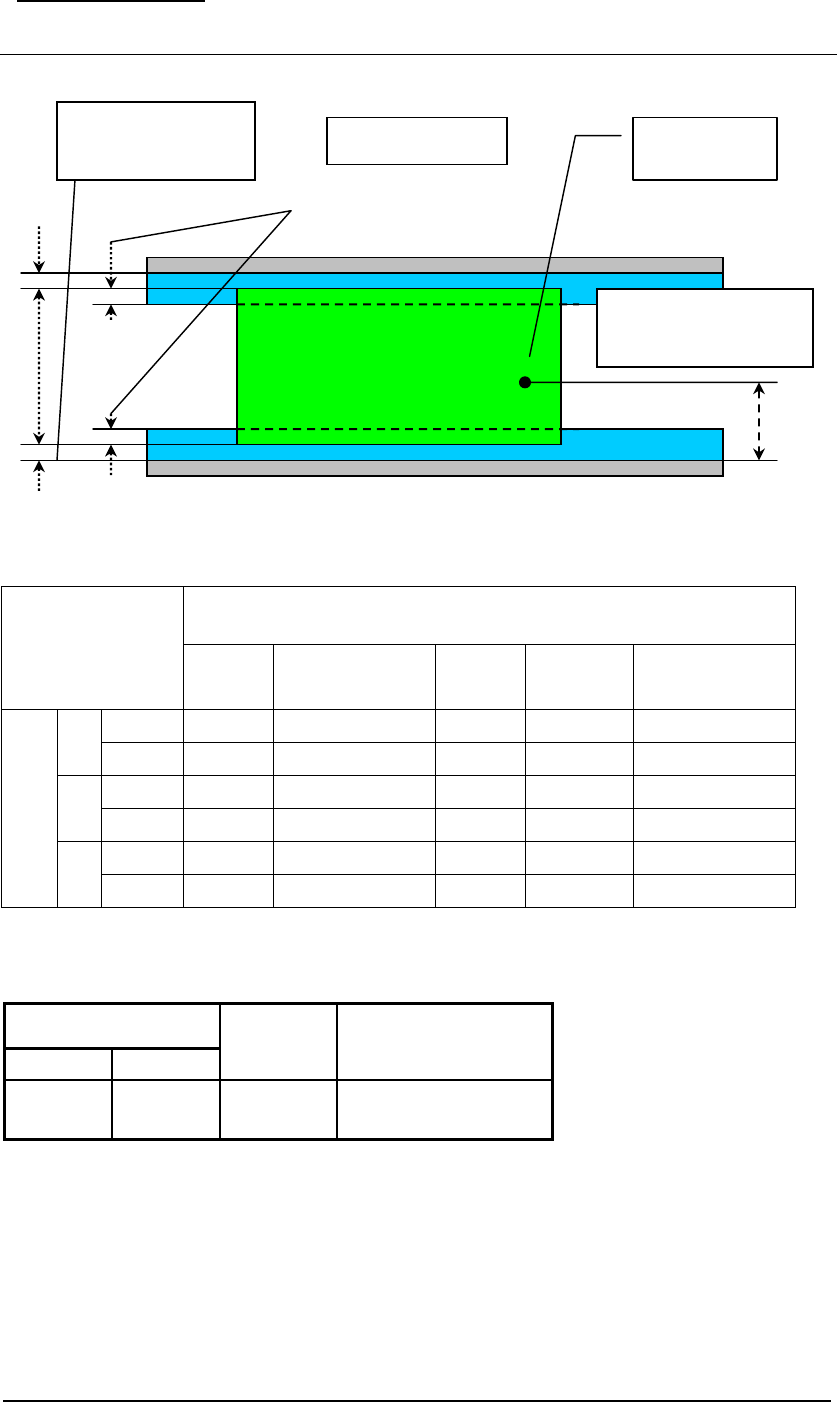

后侧(移动)轨道
前侧(固定)轨道
点胶头点胶死区安全距离:
点胶角度Θ[ ° ]
0
180
0<Θ<89
180<Θ<270
89
270
90
270
0<Θ<89
180<Θ<269
点胶嘴类型
VS
前轨道
4.5
4.5
3.7
5.25
5.25
后轨道
4.5
5.25
5.25
3.7
4.5
S
前轨道
4.5
5.25
5.25
5.25
5.25
后轨道
4.5
5.25
5.25
5.25
5.25
L
前轨道
5.5
5.5
4.5
4.5
5.5
后轨道
5.5
5.5
4.5
4.5
5.5
程序制作：
PCB BOARD BATA
①
MARK LIBRARY
PCB 板
前侧轨道边缘与 HEAD
之间距离(60.5mm)
机器原点位置
轨道宽度 4mm
PCB 板边缘与 轨
道的间隙 0.5mm
X(mm) Y(mm)
BOARD SIZE
BOARD
THINKNESS
LENGTH BETWEEN
TOW HOLES[mm]
330.OO
320
1.6
250
松下电器机电(上海)有限公司
上海市浦东新区陆家嘴东路 166 号中保大厦 6 楼 邮编:200120
Floor6,ZhongBao Mansion,166East Road LuJiaZui PuDong
New District, Shanghai,China 200120
Tel: ( 021 ) 58666111 Fax: ( 021 ) 58665680
第 5 页 共 15 页
Panasonic
松下电器
PISH 2 2 1 1 1
A B C D E F
REC DIV
BOARD
LIGHT
MARK SHAPE
CODE
MARK
SIZE X
MARK
SIZE Y
BOARD
MATERIA
L
A：该 MARK[标记]的命名
B：该 MARK[标记]的外型尺寸
C：PCB 板材与焊盘材料的组合。一般选择 O。
D：PCB 板上 MARK 标记的图形编号
0: 1: 2: 3:
注意：相同的标记实心的图形与空心图形是同一个代码。
实心的图形直径通常 0.5mm～1.0mm 之间.空心图形的直径通常 1mm～2mm 之间。
E：MARK 识别方式的选择：
0：表示用颜色不同来判断。[常用]
1：表示用黑白电平的设置来判断标记
2：BAD MARK[坏板标记]设置
F：PCB 照相机的照明光源选择
1：环状 LED 点亮；2：点状 LED 点亮；3：环状 LED+点状 LED 同时点量。
BAD MARK 的规格：
BAD MARK 的直径尺寸：0.5mm*0.5mm～5mm*5mm 之间
识别窗口的尺寸:MIN 2mm*2mm。
照相机视野
BAD MARK 直径
识别窗口尺寸
松下电器机电(上海)有限公司
上海市浦东新区陆家嘴东路 166 号中保大厦 6 楼 邮编:200120
Floor6,ZhongBao Mansion,166East Road LuJiaZui PuDong
New District, Shanghai,China 200120
Tel: ( 021 ) 58666111 Fax: ( 021 ) 58665680
第 6 页 共 15 页
Panasonic
松下电器
NC 程序的编辑：
1 0 0 0
0
2 0 0 0 0 0 0
A
2 0 100 0
02
0 0 0 0 0 0
B
3 0 200 0
02
0 0 0 0 0 0
C
4 0 220 0
00
0 0 0 0 0 1
D
5 0 230 0
00
0 0 0 0 0 1
E
6 0 240 0
00
0 0 0 0 0 1
F
7 0 250 0
00
0 0 0 0 0 1
G
8 0 0 0 00 0 0 0 3 0 0
H
9 -7 85 1 00 0 0 0 0 0 0 C101
10 -7.5 85 1 00 0 0 0 0 0 0 R105
11 -8 85 1 00 0 0 0 0 0 0 R204
12 -8.5 85 3 00 0 0 0 0 0 0 C106
a b c d e f g h I j k l
BLOCK
NO.
X
COOR
Y
COOR
Z
NO
S&R
DISP
Θ
NOT
DISP
SKIP
BLOCK
MARK
TEACH
SPC.
FUNC
BAD
MARK
COMMENT
、
程序功能介绍：
a：表示程序的步数
b：表示点胶点的 X 方向坐标
c：表示点胶点的 Y 方向坐标
d：表示采用 Z 的点胶量
e：表示拼版图形
f：表示该点胶头的旋转方向表示该点胶点是否进行点胶
g：表示该点胶点是否进行点胶
h：表示该点胶点是否跳步（不进行点胶）
I：表示该 PCB 板的 MARK 的形式
J：特别功能
K：表示该 PCB 板进行坏板标记识别
L：PCB 板上的元件位号。
以上程序的机器执行动作解释：
A～C：拼版语句表示该程序的 PCB 板有 3 拼版组成。
D：表示该拼版的坏板标记有主坏板标记。
E：表示第一拼版（母板）的坏标记的坐标（任意位置）
F：表示第二拼版坏标记的坐标（任意位置）
G：表示第三拼版的坏标记的坐标（任意位置）
H：表示该拼版的标记采用拼版标记识别。
以下是点胶点的坐标。
主坏标记
拼版的坏标记
