Kit Name Rank Q'ty 番 号 Part No. キット名 品番 数量 ﾗﾝｸ 頁 Page No. 5 CM402-L:高速モジュラーマウンタ CM402-L :Modular H igh Speed Placement Machine ユニットリスト Model No. 製品品番 Model Name 製品名称 KXF-4Z4C UNIT LIST 1 18 KXFX037AA00 Chip Discharg…
5
CM402-L:高速モジュラーマウンタ
CM402-L:Modular High Speed Placement Machine
ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
KXF-4Z4C
UNIT LAYOUT

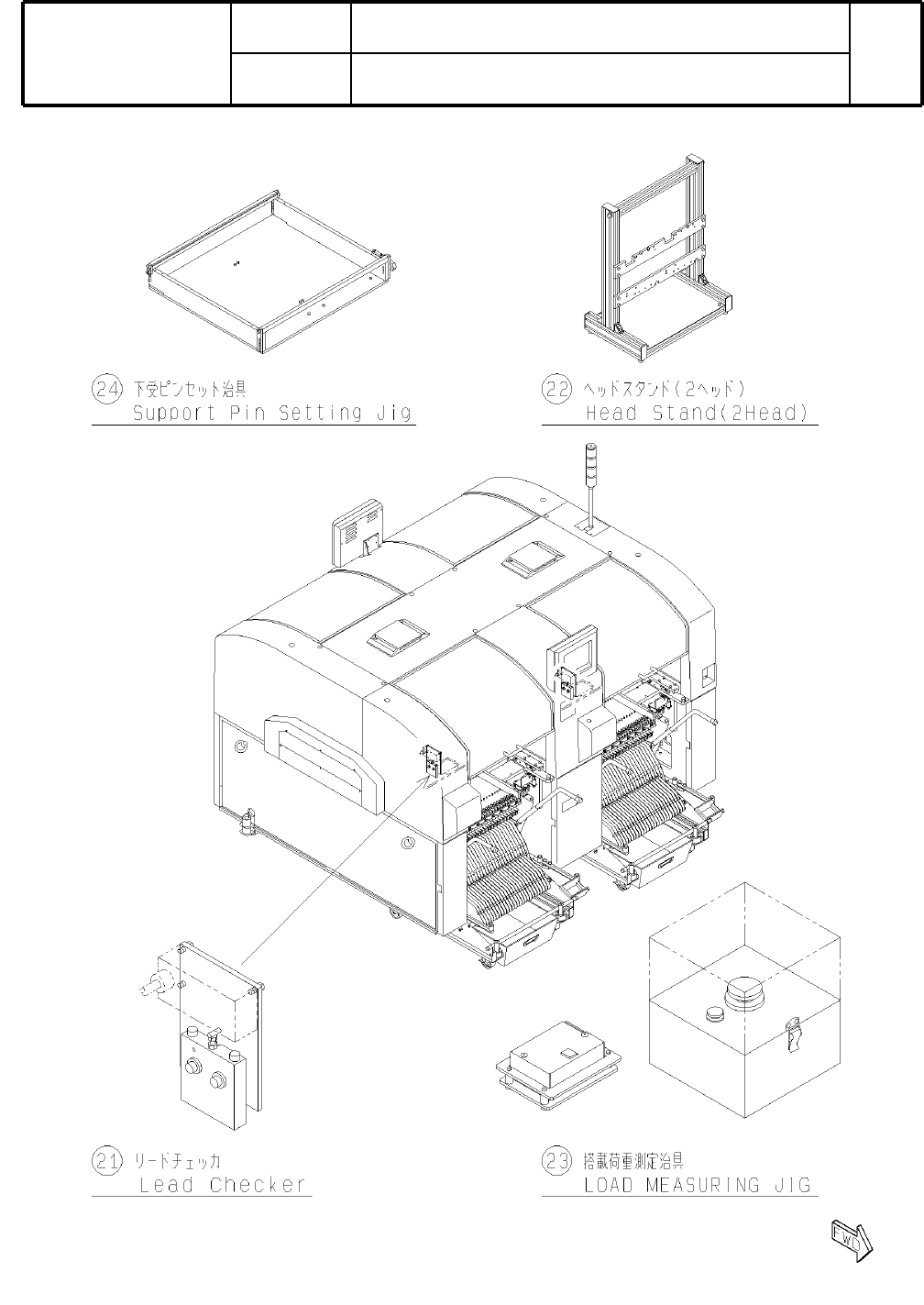

U9
( K4Z4CS-10-5 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
5
CM402-L:高速モジュラーマウンタ
CM402-L:Modular High Speed Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-4Z4C
UNIT LIST

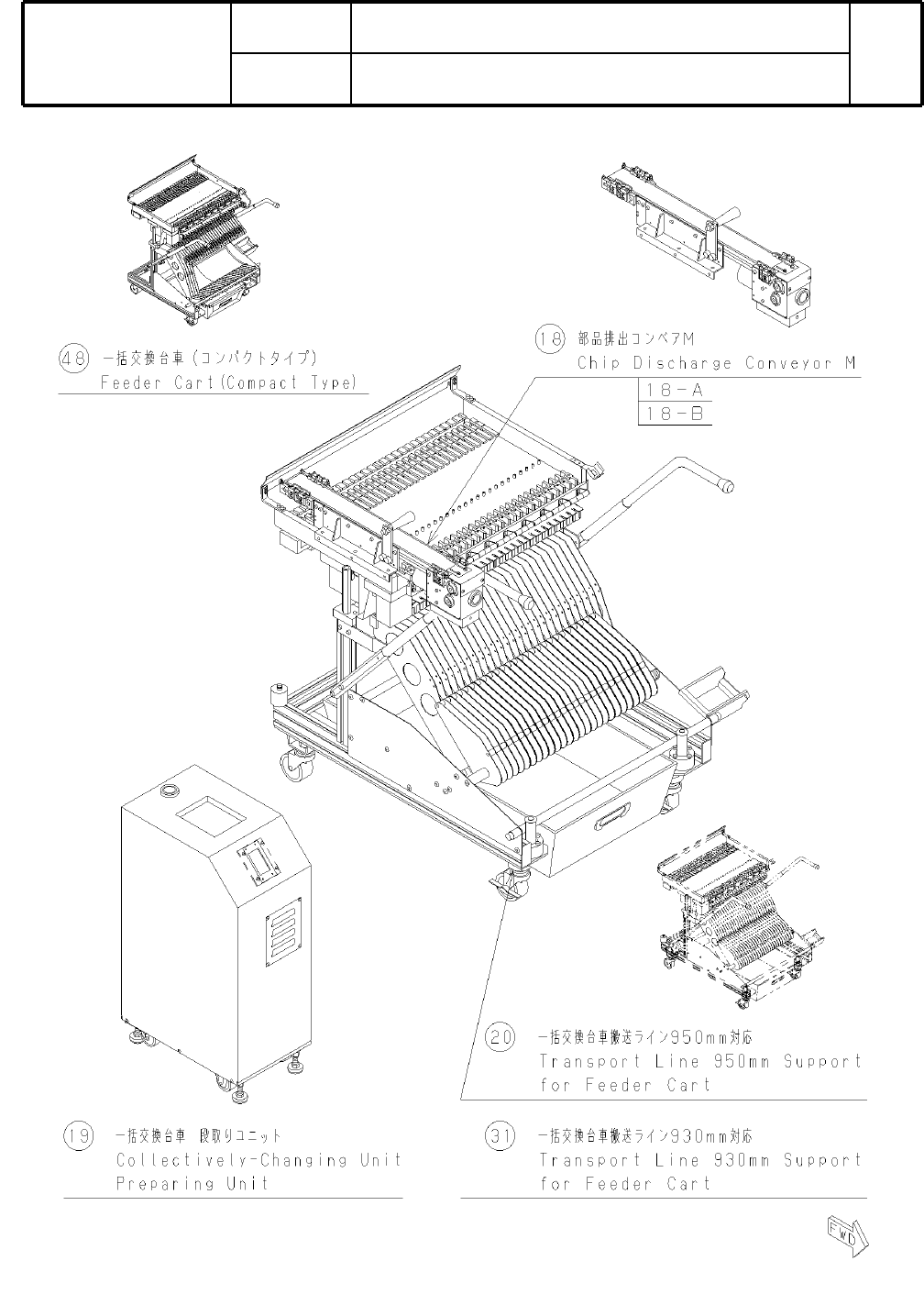

1
18
KXFX037AA00 Chip Discharge Conveyor M
部品排出コンベアM
S61
1
19
KXFX037ZA00
Collectively-Changing Unit Preparing Unit
一括交換台車 段取りユニット
S65
1
20
KXFX036QA00
Transport Line 950 mm Support for Feeder Cart
一括交換台車搬送ライン950mm対応
S67
1
31
KXFX0419A00
Transport Line 930 mm Support for Feeder Cart
一括交換台車搬送ライン930mm対応
S109
1
48
N610056962AA Feeder Cart(Compact Type)
一括交換台車(コンパクトタイプ)
S211
