制作正反面标识 MagicRay technology | 程序制作基本 流程 具体操作 点击正反面标 识 ，编辑正反面标 识参 数，抽取正 反面标记的颜色及度。 计算校正后 的元件窗中抽出的正反 面标记的颜色 的面积，如 果大于设定值则OK，此 时用此程序进 行检测；如 果小于设定值则NG，此 时自动调用另 一个已设定 好的跳转程序进行检测 。
新建坏板标记
MagicRay technology |
程序制作基本流程
具体操作
点击坏板标记 ，编辑坏板标记参数，
抽取坏区标记的颜色及亮度。计算元件窗中抽出
的坏区标记的颜色的面积，如果小于设定值则OK；
如果大于设定值则NG。NG后将此处视为存在坏区，
作为坏板进行处理：此坏区范围内所有元件的结
果不输出；OK时表示不存在坏区，按常规PCB单板
进行检测和处理。
制作正反面标识
MagicRay technology |
程序制作基本流程
具体操作

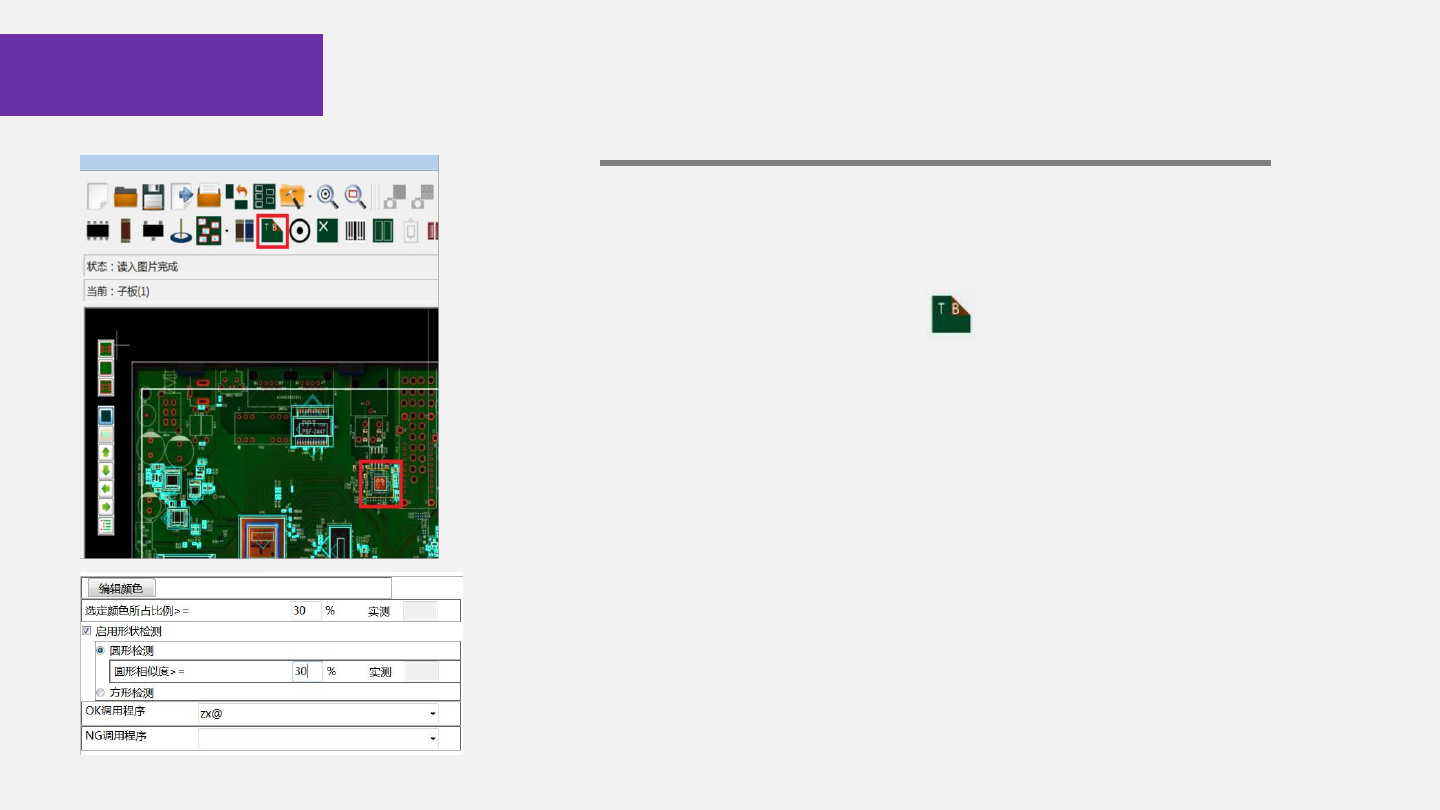

点击正反面标识 ，编辑正反面标识参
数，抽取正反面标记的颜色及度。
计算校正后的元件窗中抽出的正反面标记的颜色
的面积，如果大于设定值则OK，此时用此程序进
行检测；如果小于设定值则NG，此时自动调用另
一个已设定好的跳转程序进行检测。
保存程序、拍FOV
MagicRay technology |
程序制作基本流程
具体操作
点击FOV拍照图标 对元件及标识点
进行拍照，拍照后对程序进行mark点校准及元件
位置校正。
当程序做好或中途须保存时可点此图标 ，对
程序进行做存，单击图标时，弹出程序保存窗口，
如下所示，输出相应的程序名称后，点“OK”，
将程序进行保存。。
