生成程序 MagicRay technology | 程序制作基本 流程 具体操作 具体操作 导CAD生成,如 果有CAD文档，可 通过CAD坐标 批量导入元件模板。
获取整板图
MagicRay technology |
程序制作基本流程
具体操作
点“新建程序”快捷图标 ，
在弹出的对话图中输出PCB长度、PCB宽
度、分辨率、夹紧量、检测面等。
生成程序
MagicRay technology |
程序制作基本流程
具体操作
具体操作
导CAD生成,如果有CAD文档，可
通过CAD坐标批量导入元件模板。
手动粘贴原件
MagicRay technology |
程序制作基本流程
具体操作

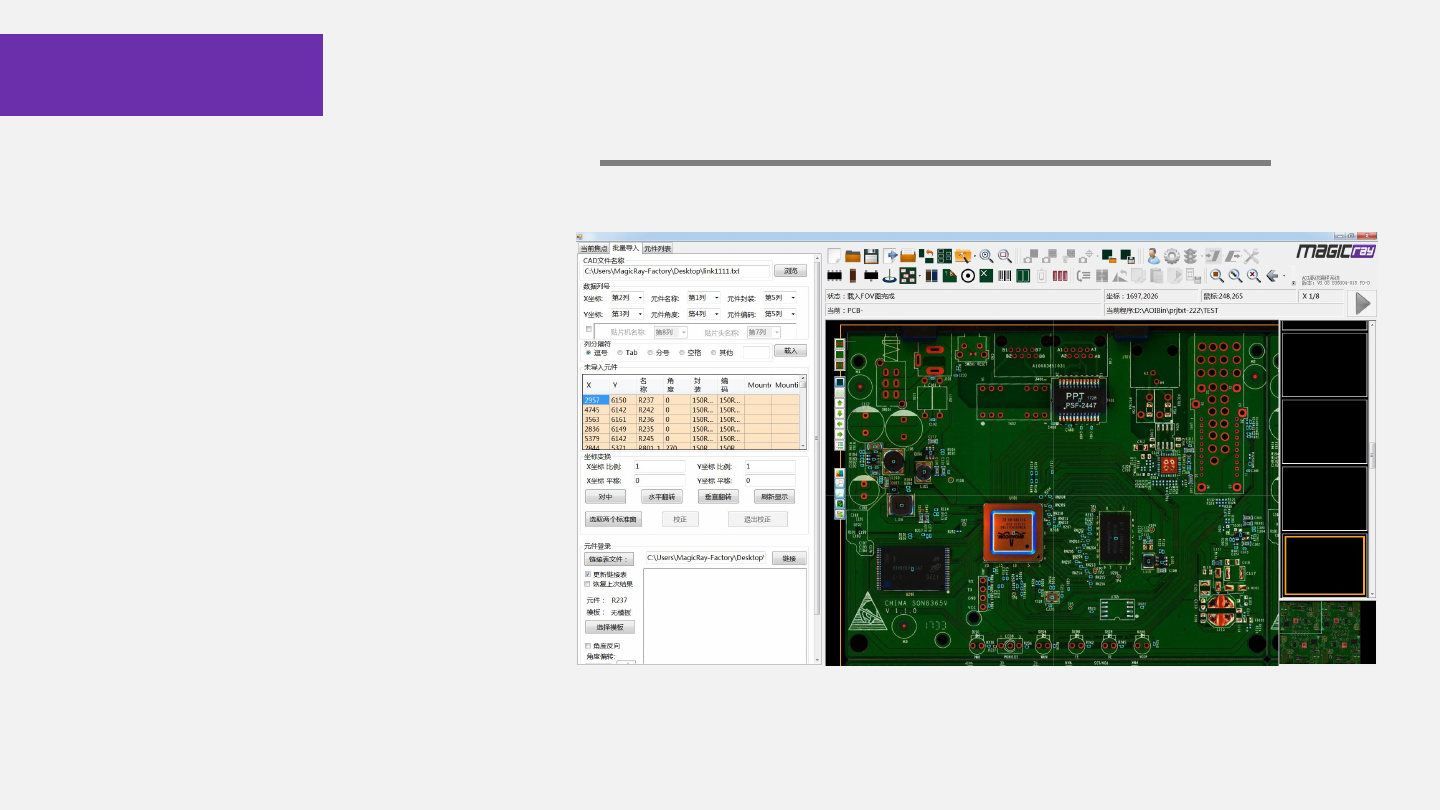

手动粘贴元件,当无CAD坐标或板
上元件很少时，可用手动粘贴元件的方
法来做程序。
1．选中一个要粘贴的模板子项，单击
此模板子项，会将此模板粘贴到当前
FOV中心，用鼠标点中并拖动到相应的
元件位置，即完成此元件的粘贴。
2．复制此粘贴的元件，在相同的元件
中心双击鼠标，可进行快速粘贴。
3．采用此方法，将所有元件手动粘贴
完成。
