Mark 点的制作 MagicRay technology | 程序制作基本 流程 具体操作 点击新建mark 图标 ，，编辑mark 参数。 抽取Mark点 颜色（一般为红色）及 亮度，抽取时 注意尽量不 要抽取到Mark点以外的 对象。
手动粘贴原件
MagicRay technology |
程序制作基本流程
具体操作

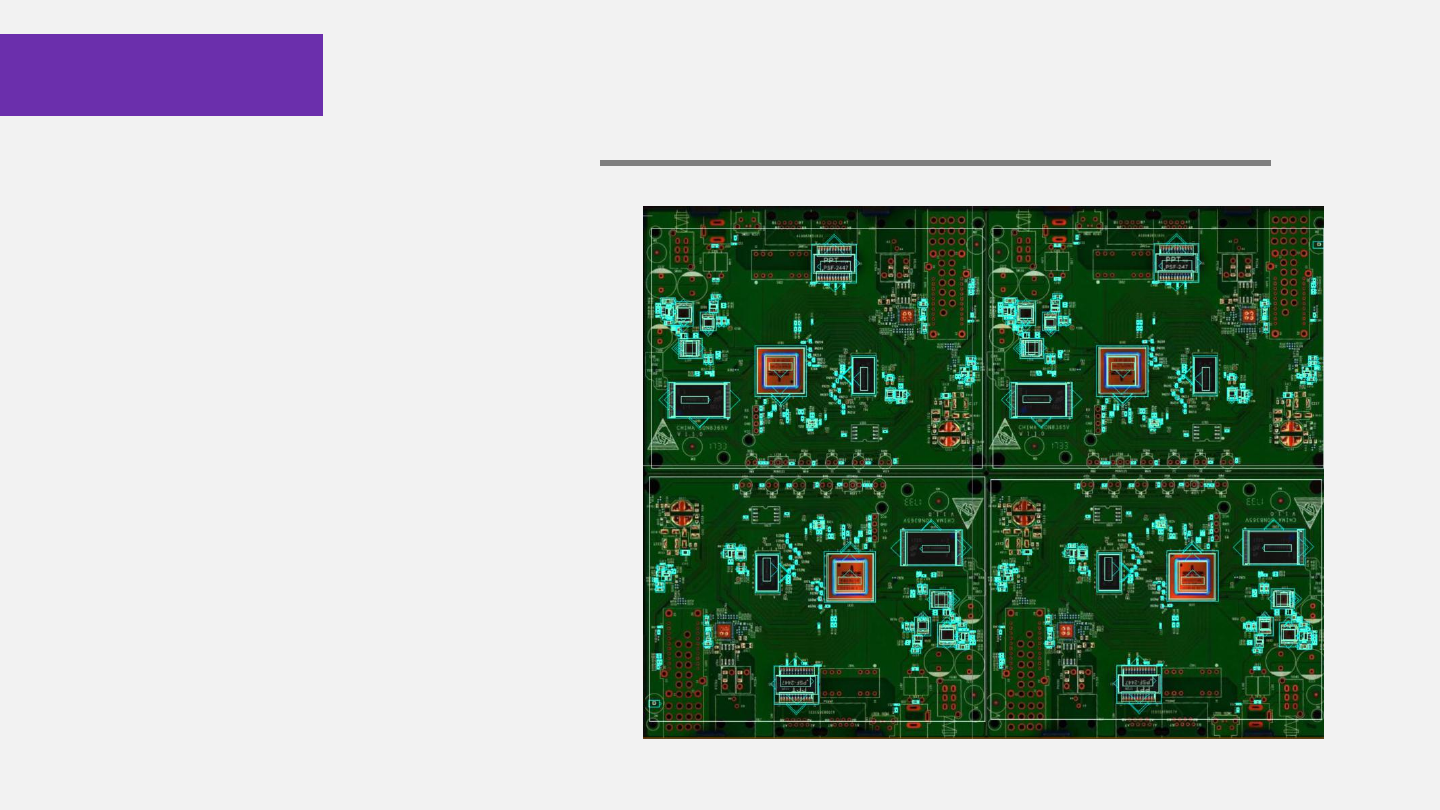

手动粘贴元件,当无CAD坐标或板
上元件很少时，可用手动粘贴元件的方
法来做程序。
1．选中一个要粘贴的模板子项，单击
此模板子项，会将此模板粘贴到当前
FOV中心，用鼠标点中并拖动到相应的
元件位置，即完成此元件的粘贴。
2．复制此粘贴的元件，在相同的元件
中心双击鼠标，可进行快速粘贴。
3．采用此方法，将所有元件手动粘贴
完成。
Mark点的制作
MagicRay technology |
程序制作基本流程
具体操作

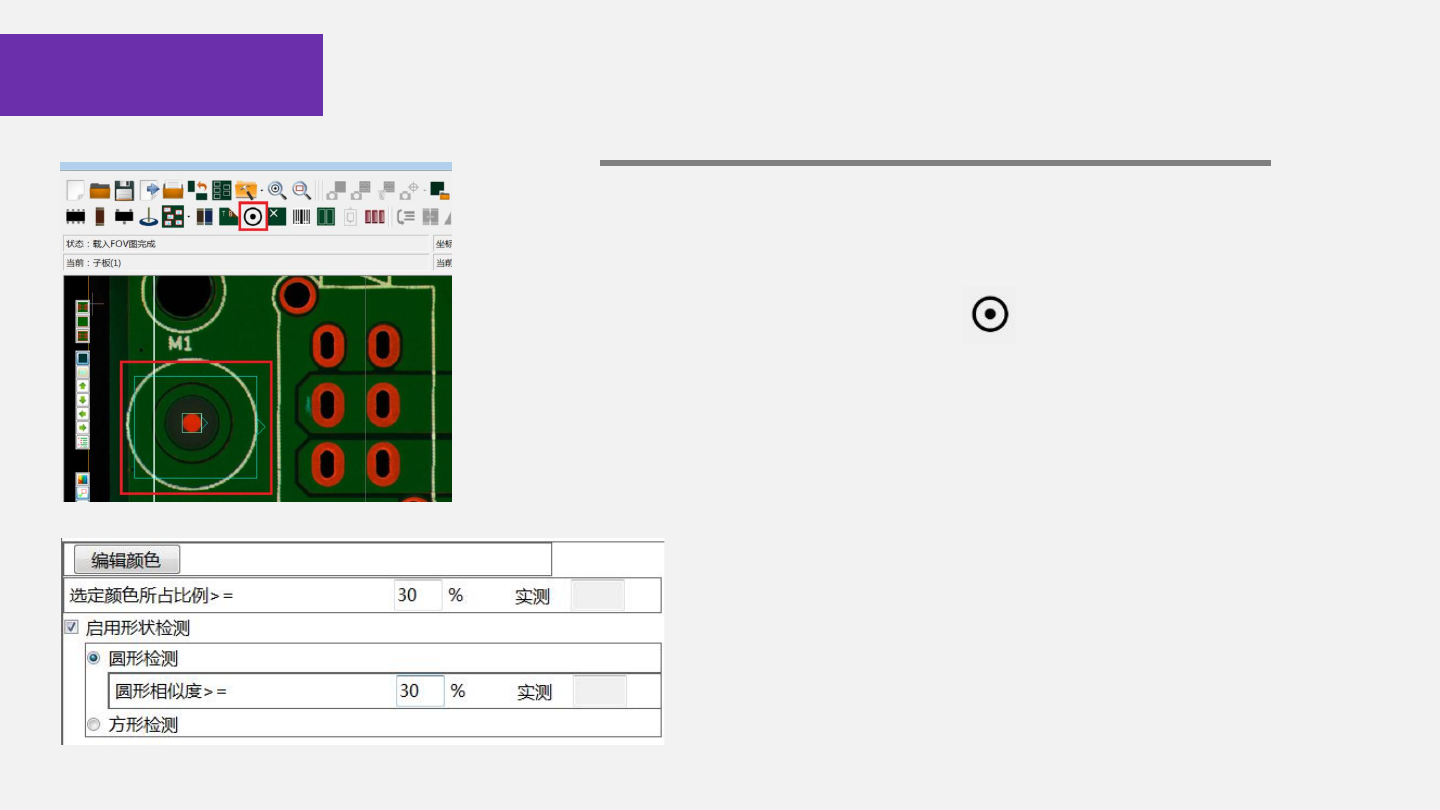

点击新建mark图标 ，，编辑mark参数。
抽取Mark点颜色（一般为红色）及亮度，抽取时
注意尽量不要抽取到Mark点以外的对象。
Mark点的制作
MagicRay technology |
程序制作基本流程
具体操作（注意）

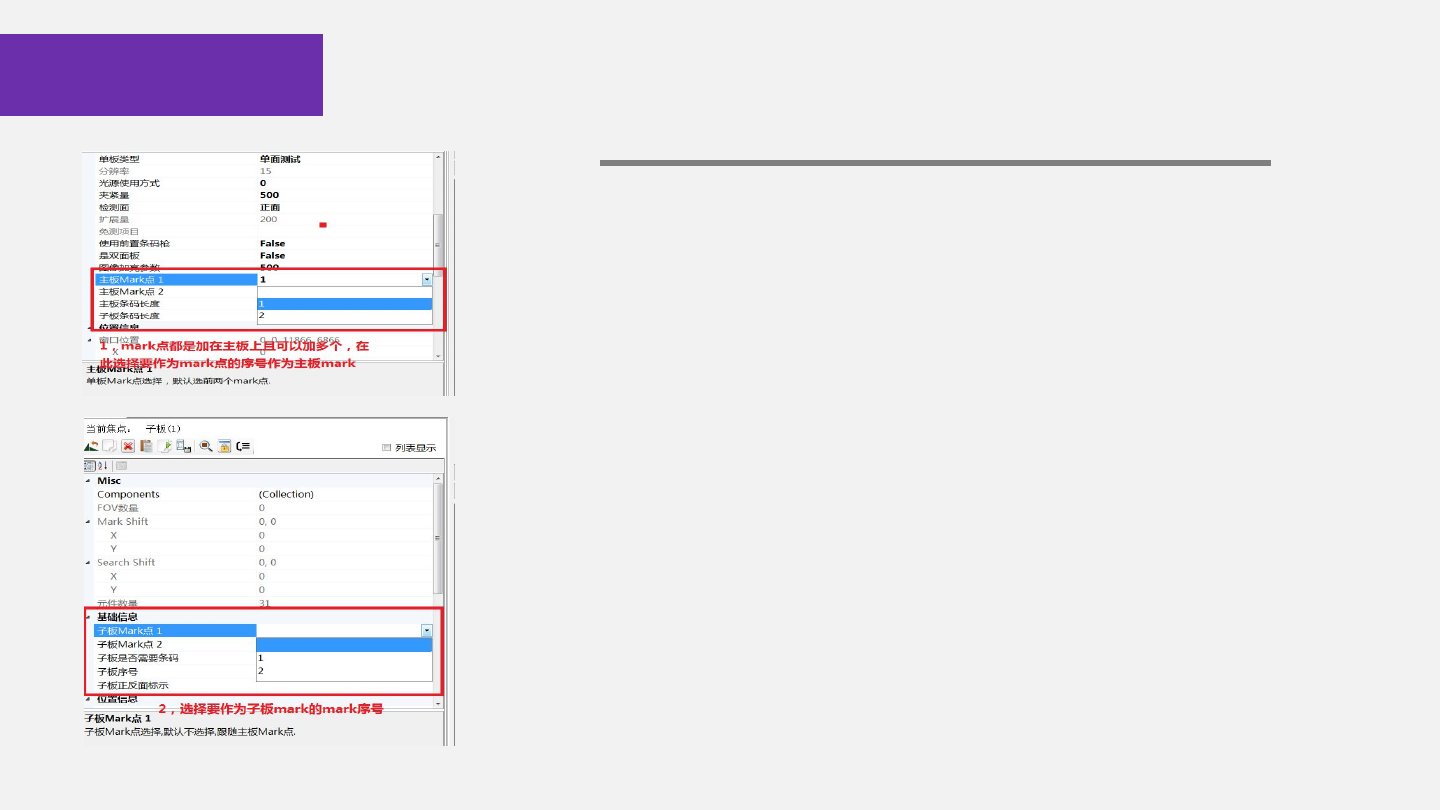

整板Mark点：点中整板时，可加若干个
Mark点（建议用2个），整板可从中选择任意两个
点作为整板mark点。
子板Mark点：mark点添加在主板上，子板mark点
从主板上选择作为相对应的mark点作为该子板的
mark。一个子板可加2个或1个Mark点（建议用2个）
