Mark 点的制作 MagicRay technology | 程序制作基本 流程 具体操作（注意） 整板 Mark点：点中整板时， 可加若干个 Mark点（建 议用2个），整板可从中 选择任意两个 点作为整板 mark点。 子板Mark点 ：mark点添加在主板上 ，子板mark点 从主板上选 择作为相对应的mark点 作为该子板的 mark。一个 子板可加2个或1个Mark 点（建议用2个）
Mark点的制作
MagicRay technology |
程序制作基本流程
具体操作
点击新建mark图标 ，，编辑mark参数。
抽取Mark点颜色（一般为红色）及亮度，抽取时
注意尽量不要抽取到Mark点以外的对象。
Mark点的制作
MagicRay technology |
程序制作基本流程
具体操作（注意）
整板Mark点：点中整板时，可加若干个
Mark点（建议用2个），整板可从中选择任意两个
点作为整板mark点。
子板Mark点：mark点添加在主板上，子板mark点
从主板上选择作为相对应的mark点作为该子板的
mark。一个子板可加2个或1个Mark点（建议用2个）

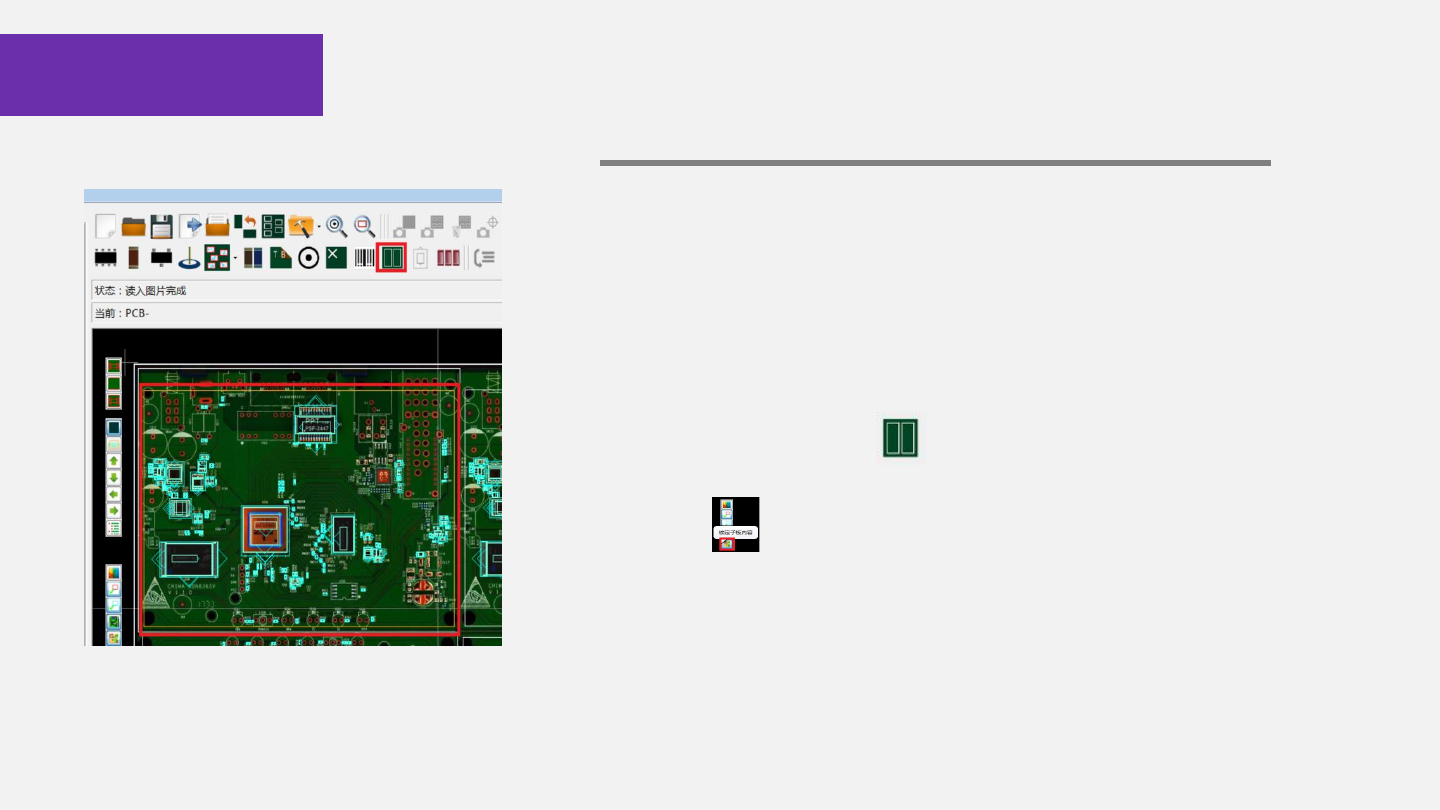

新建子板
MagicRay technology |
程序制作基本流程
具体操作
若一块板子有多个拼版，可先做好一个子
板的程序，用子板窗框住子板程序进行复制添加
多个子板。
点击新建子板图标 ，添加子板，用子板窗框
住子板程序，锁定子板内容（点击锁定子板内容
图标 ，先解锁，待子板与子板程序一起移动
后锁定）。
