TUT -XP142-1.1S 第 1 章 : 机器的构成 Edition 1.1 1-7 XP-142E 操作入门 元件供应系统 MFU-X1 0E ( 多供料器单元 ) XP1MN205a 装载带装供料器，可在机器上进行装 卸。
第 1 章: 机器的构成 TUT-XP142-1.1S
XP-142E 操作入门 1-6 Edition 1.1

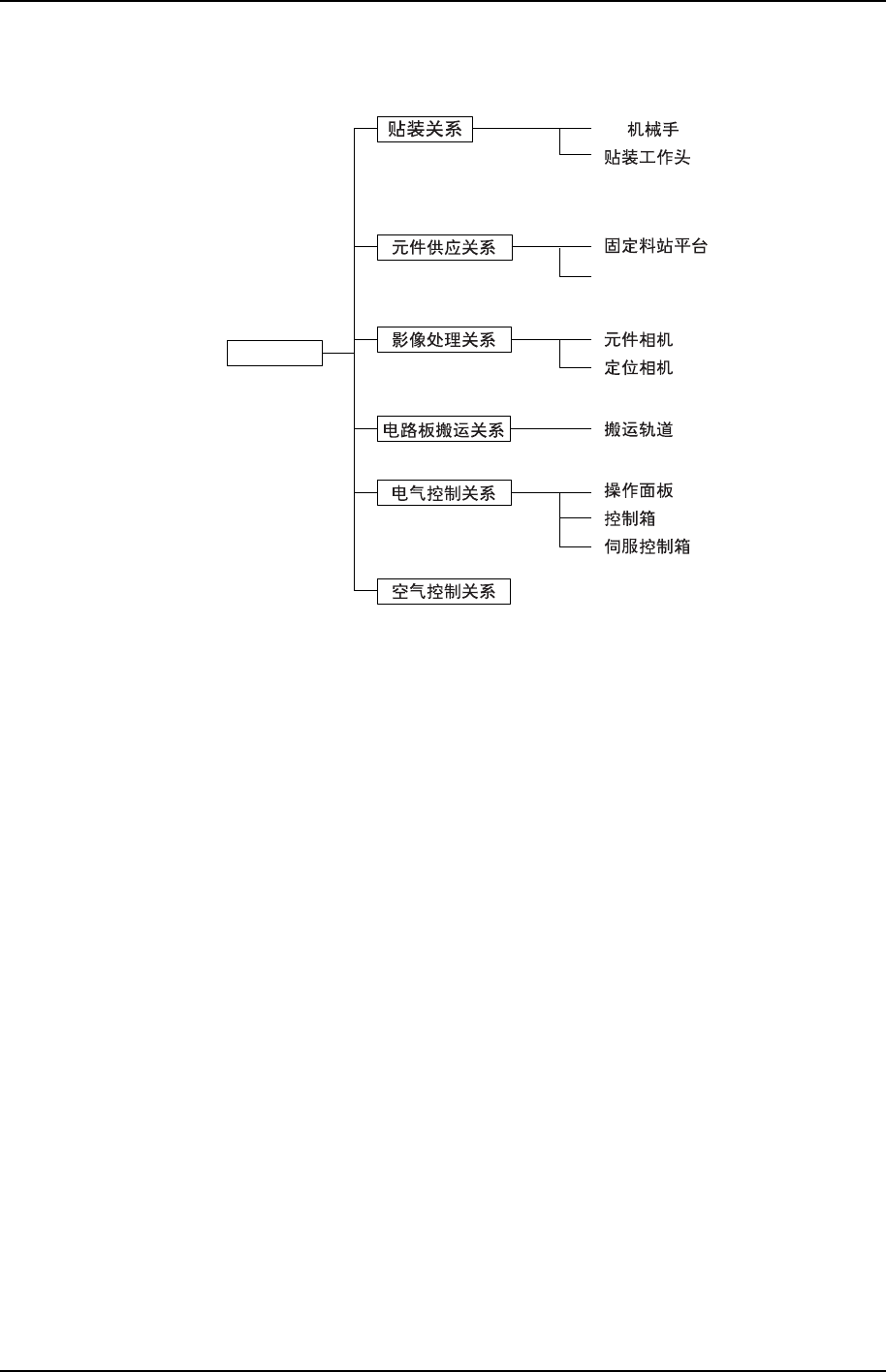

XP-142E 的构成
XP-142E
XP1MN206S
XY
MFU-X10E
元件贴装系统
贴装工作头
贴装工作头是由 Z、Q、R 轴的伺服马达，12 个吸嘴，定位相机，元件相机所构成。
影像处理系统
定位相机
读取生产电路板上的基准定位点，并进行贴装位置补正的照相机。
元件相机
识别被吸取在吸嘴上的元件的形状和尺寸的照相机。本机器上装载 1 台 CCD 照相机。
TUT-XP142-1.1S 第 1 章: 机器的构成
Edition 1.1 1-7 XP-142E 操作入门
元件供应系统

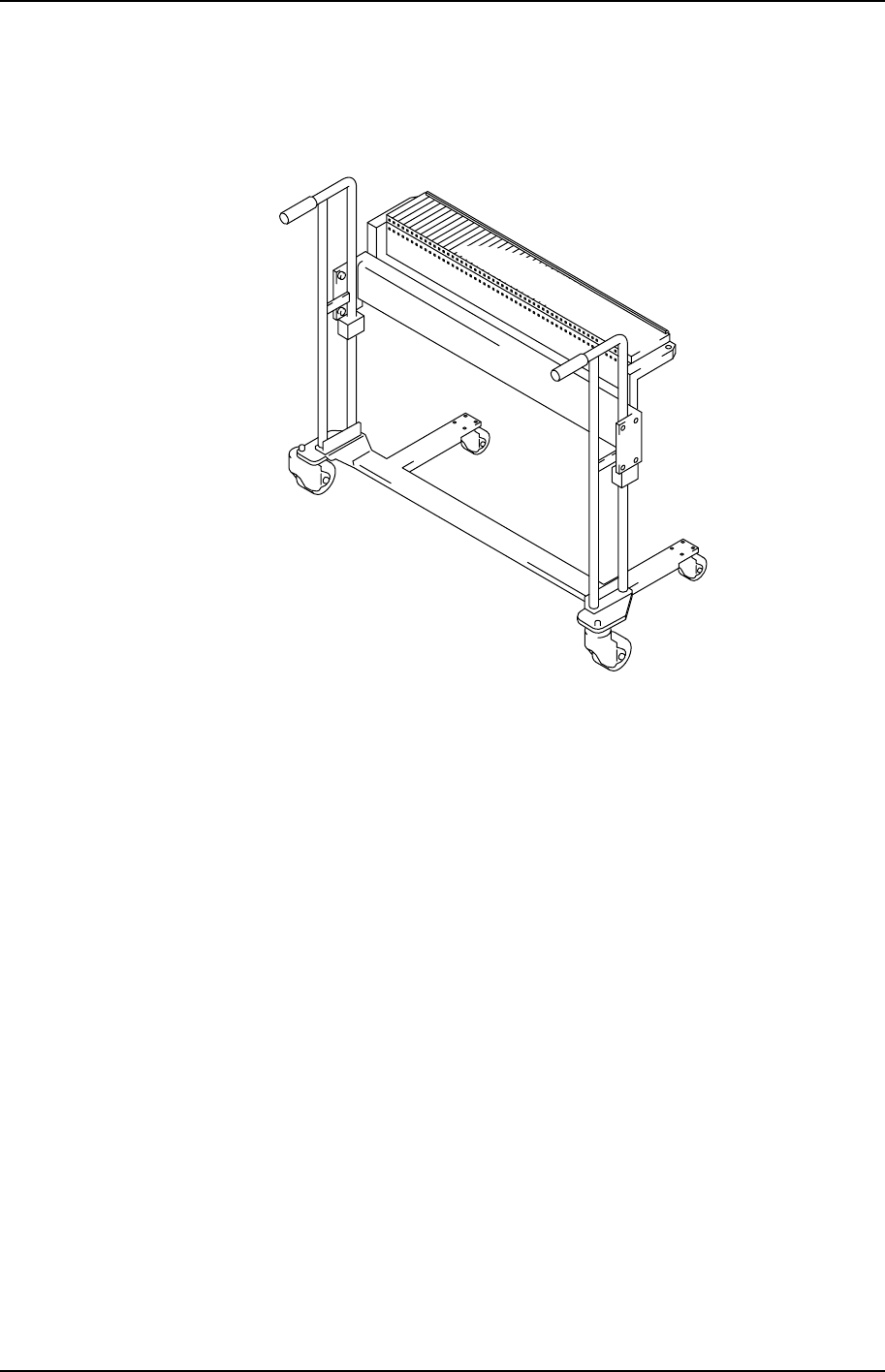

MFU-X10E (多供料器单元)
XP1MN205a
装载带装供料器，可在机器上进行装卸。
第 1 章: 机器的构成 TUT-XP142-1.1S
XP-142E 操作入门 1-8 Edition 1.1
