第 3 章 : 生产的准备 TUT -XP142-1.1S XP-142E 操作入门 3-10 Edition 1.1 MFU 的 安 装 操作步骤 1. 从 [ 主画面 ] 上选择 [ 机器操作 ] 、 [ 贴装 头待 机 ] 后，按下 [ 启 动 ] 按 钮 。 2. 缓慢地 将 MFU 推 入机器中，并将其 压 到 底 。 3. 在 [ 主画面 ] 上选择 [ 机器操作 ] ，按下 [ST AGE 1 MFU 夹 板 ] 或 [S…
TUT-XP142-1.1S 第 3 章: 生产的准备
Edition 1.1 3-9 XP-142E 操作入门
3.3 供料器的装设
供料器的装设
本机器使用 CP-6/CP-7 系列机器的供料器。元件安装步骤请参考有关 CP 供料器维修保养
手册。
<供料器侧面的规格标签的说明>
在供料器侧面所贴的标签上，印刷有表示该带装元件供料器的规格记号。
例) WD0804 ----
W: 表示此为 CP-6 机器用的供料器。
D: D 表示纸质元件料带，E 表示嵌槽式元件料带。
08: 表示该供料器所能安装的料带宽度为 8mm。
04: 表示该供料器的进料间距为 4mm。
注意)
1. 在安装供料器的时候，确认与 MFU 之间是否有异物(芯片等)卡在里面。请除去
MFU 凹槽部和供料器底部所粘附的异物。
2. 请确认料带导盖是否变形。
3. 选择专用的供料器来装载各种不同的元件料带。
当用不合适的元件料带装载到供料器的时候，可能导致料带导盖不能紧密的关
闭。

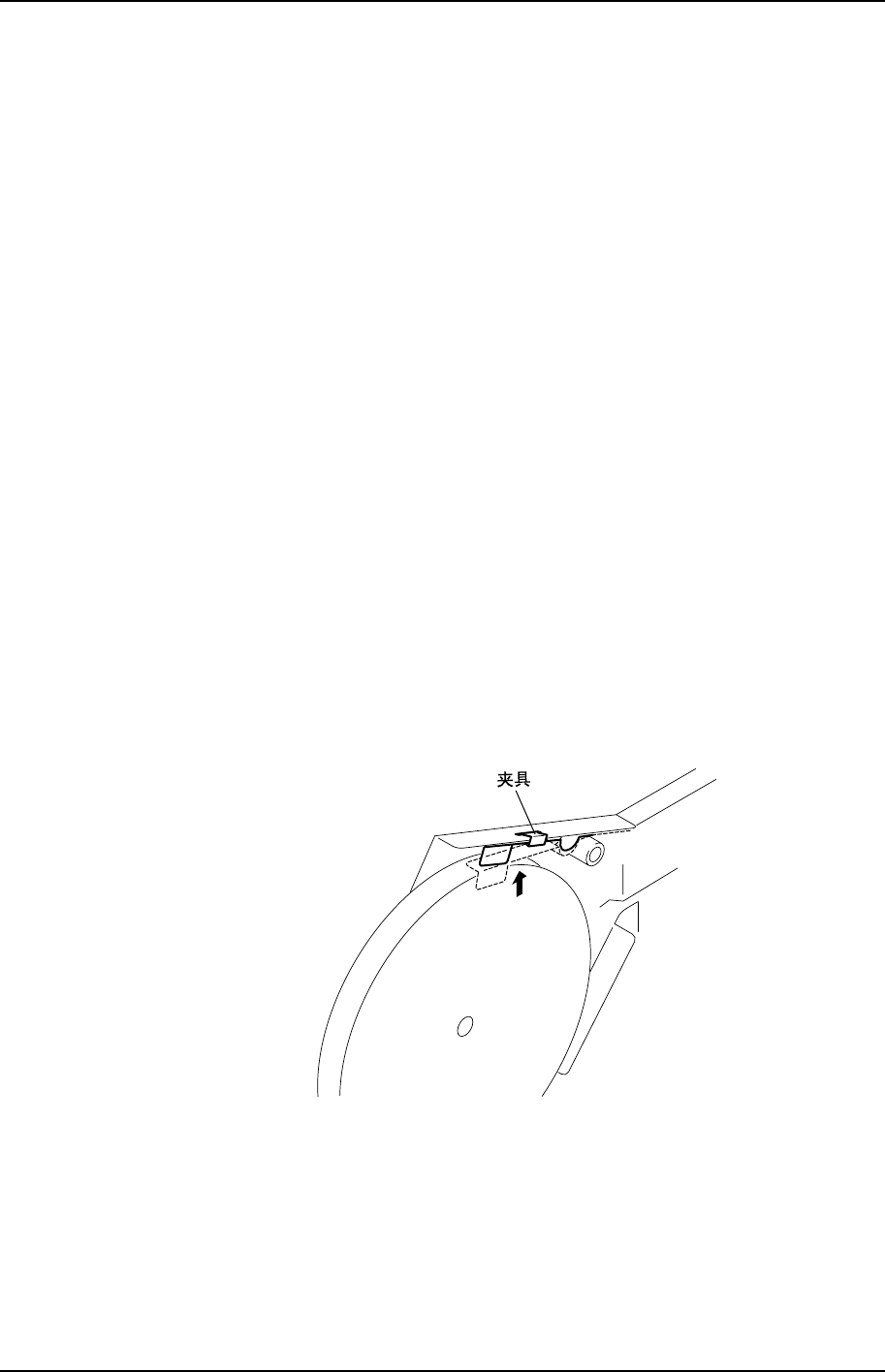

4. 当具有如下图 的料卷压盖时，请用夹具等将料卷压盖拉起。
XP1T3001S
第 3 章: 生产的准备 TUT-XP142-1.1S
XP-142E 操作入门 3-10 Edition 1.1
MFU 的安装
操作步骤
1. 从[主画面]上选择[机器操作]、[贴装头待机]后，按下 [启动]按钮。
2. 缓慢地将 MFU 推入机器中，并将其压到底。
3. 在[主画面]上选择[机器操作]，按下[STAGE 1 MFU 夹板]或[STAGE 2 MFU 夹板]
键。
按下[启动]按钮。
注意) 在 MFU 动作中，MFU 的料站平台部分会上升 。请注意手指不要被夹入。
MFU 的卸下
操作步骤
1. 从[主画面]上选择[机器操作]，按下[贴装头待机]键后贴装头 移动至待机位置。
2. 接下来，按[STAGE 1 MFU 松板]或[STAGE 2 MFU 松板]键。
按下[启动]按钮。
注意) 在 MFU 动作中，MFU 的料站平台部分会下降。请注意手指不要被夹入。
3. 缓慢地向己方拉动 MFU，从机器主体上卸下。
TUT-XP142-1.1S 第 3 章: 生产的准备
Edition 1.1 3-11 XP-142E 操作入门
3.4 机器主体
更换吸嘴
在贴装头上安装吸嘴。贴装头从 1 到 12 号顺序配置。请参考生产程序的吸嘴数据，不要装
错吸嘴。
操作步骤
1. 在[主画面]上依次选择[机器操作]和[吸嘴移动到更换位置]，显示出[吸嘴移动到更换
位置]的视窗。
2. 输入吸嘴更换位置(Stage 和 Slot)，按下[启动]按钮后，贴装头移动到操作侧的吸嘴
更换位置，MFU 被松板。(固定料站时，仅仅移动贴装头)
3. 将 MFU 从机器上卸下。

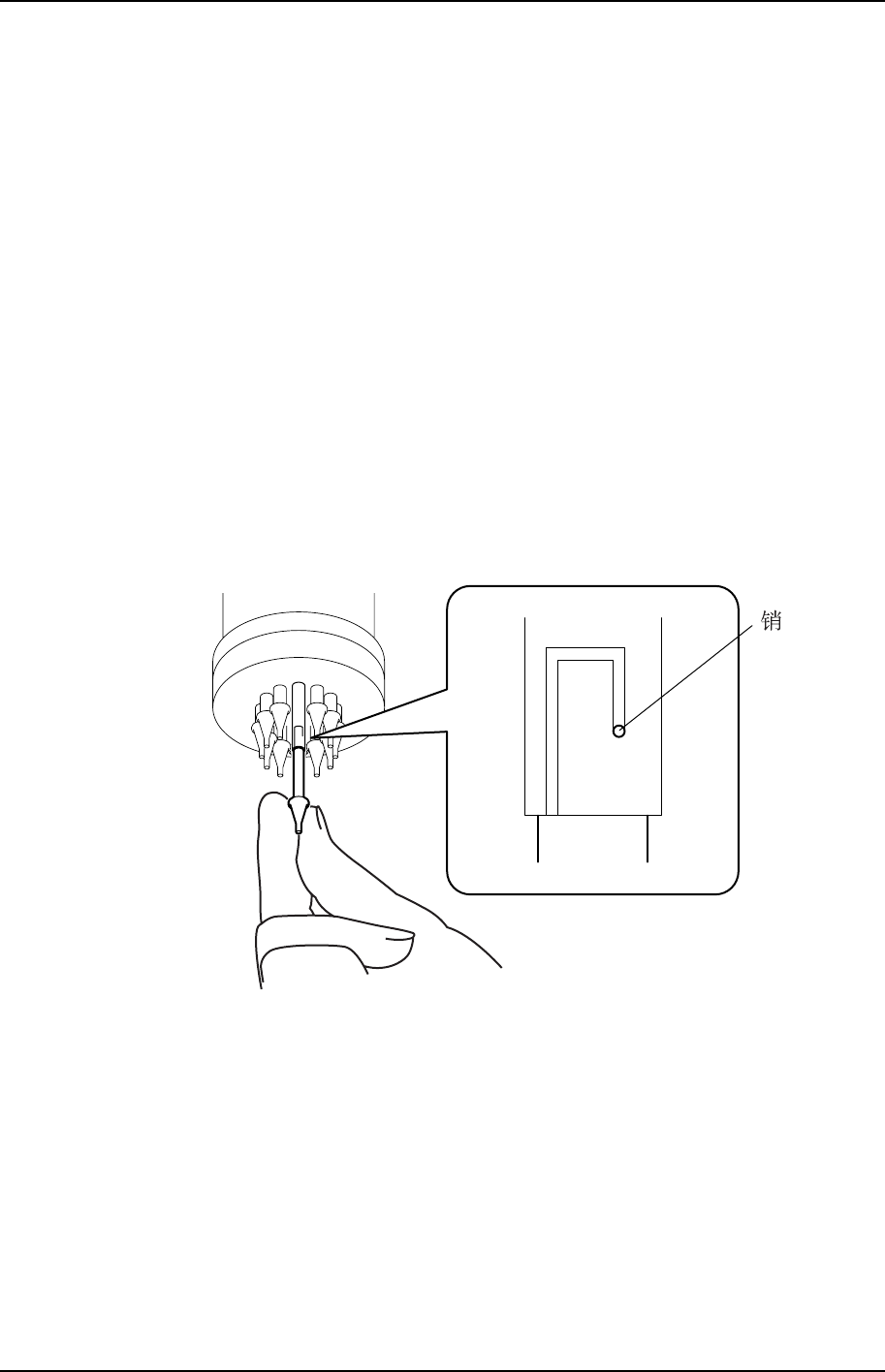

4. 用手指将吸嘴向上压并且旋转后取下。装入新 的吸嘴，在向上压 的同时旋转并安装。
XP1T3002S
5. 将 MFU 从安装到机器上。
6. 更换吸嘴后从[主画面]、[机器操作]画面上，按[STAGE 1 MFU 夹板]或[STAGE 2
MFU 夹板]键将 MFU 夹板。
注意) 更换吸嘴后，请务必选择[主画面]中的[生产]，[吸嘴编辑]，进行[尺寸检查]。直
径相同的吸嘴要更换时，也要进行上述操作。
