TUT -XP142-1.1S 第 4 章 : 生产的开始 Edition 1.1 4-1 XP-142E 操作入门 第 4 章 生产的开始 4.1 生产前的检查 4.2 生产的开始
第 3 章: 生产的准备 TUT-XP142-1.1S
XP-142E 操作入门 3-14 Edition 1.1
真空支撑销的安装，位置变更
操作步骤
1. 从[主画面]上选择[机器操作]、[搬运轨道操作]。按下[MAIN 升降台下降]键，使电路
板升降台下降。
2. 将搬运轨道调整至最大宽度(356mm)。
3. 将 MFU 从机器上卸下。
4. 将定位托架朝横向拉出些许，然后朝上将其取出。

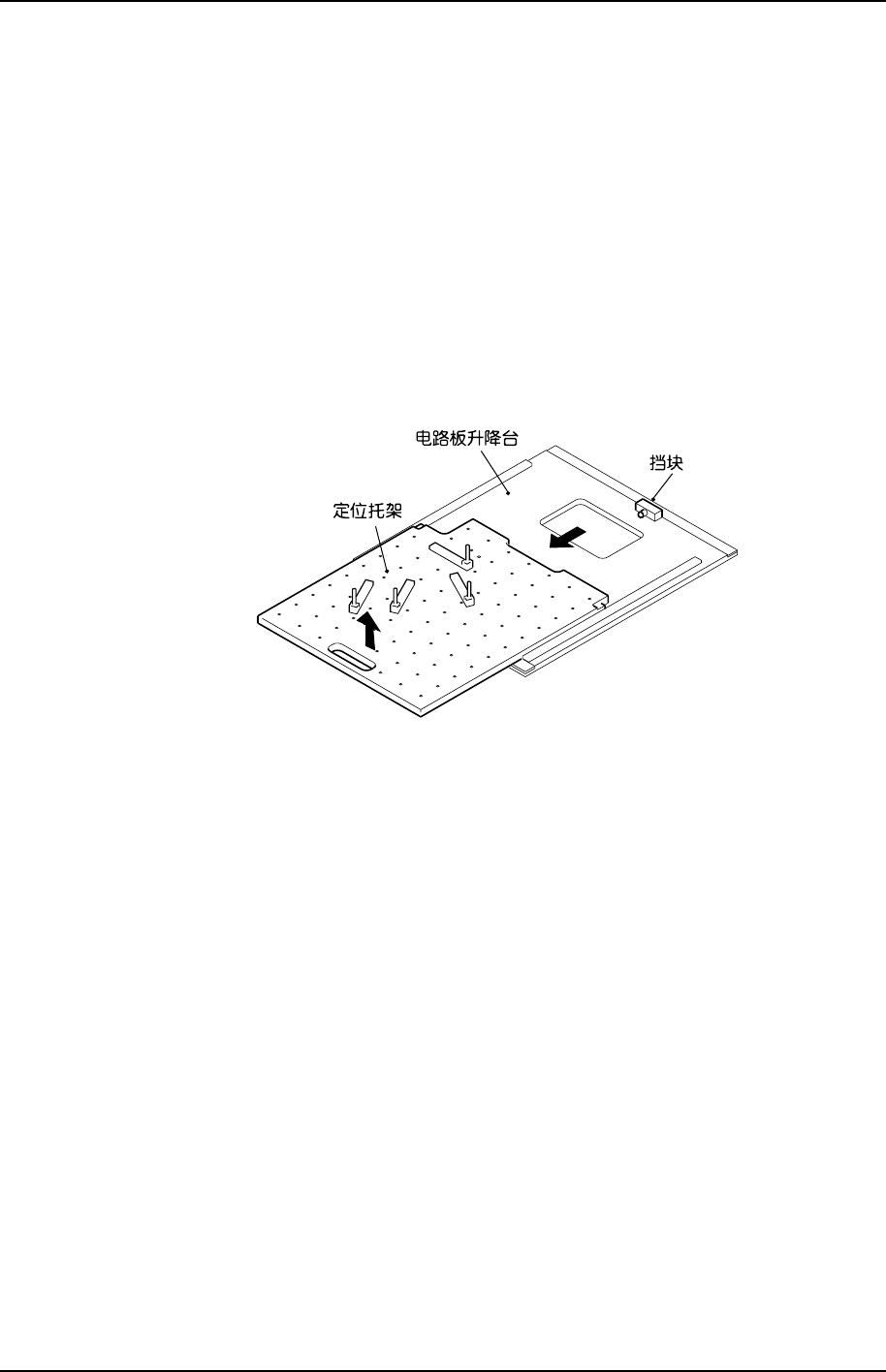

XP1MC004S
(1)
(2)
将定位托架取出时注意:
·不要将定位托架和传感器接触，以免损坏传感器。
·因为是在 MFU 侧进行操作，注意避免和照相机，吸嘴相干涉。
5. 拧松固定螺栓，按照需要变更电路板支撑销的位置。
TUT-XP142-1.1S 第 4 章: 生产的开始
Edition 1.1 4-1 XP-142E 操作入门
第 4 章
生产的开始
4.1 生产前的检查
4.2 生产的开始
第 4 章: 生产的开始 TUT-XP142-1.1S
XP-142E 操作入门 4-2 Edition 1.1
4.1 生产前的检查
供料器信息
在此画面上，可进行生产程序中所使用的元件种类和料站位置以及料尽等错误的确认。
操作步骤
1. 在[主画面]上选择[生产]，[供料器信息]键后显示出[供料器信息]的画面。
2. 在[供料器信息]的画面上，显示出 MFU 上 20 料站中各个供料器状态的框。各栏目
的左侧数字显示其料站号、元件的有无、元件数据注解。
备注) 发生料尽时画面显示出「×」记号。请在补充元件后按下「×」的显示部分使
其变更为「○」。

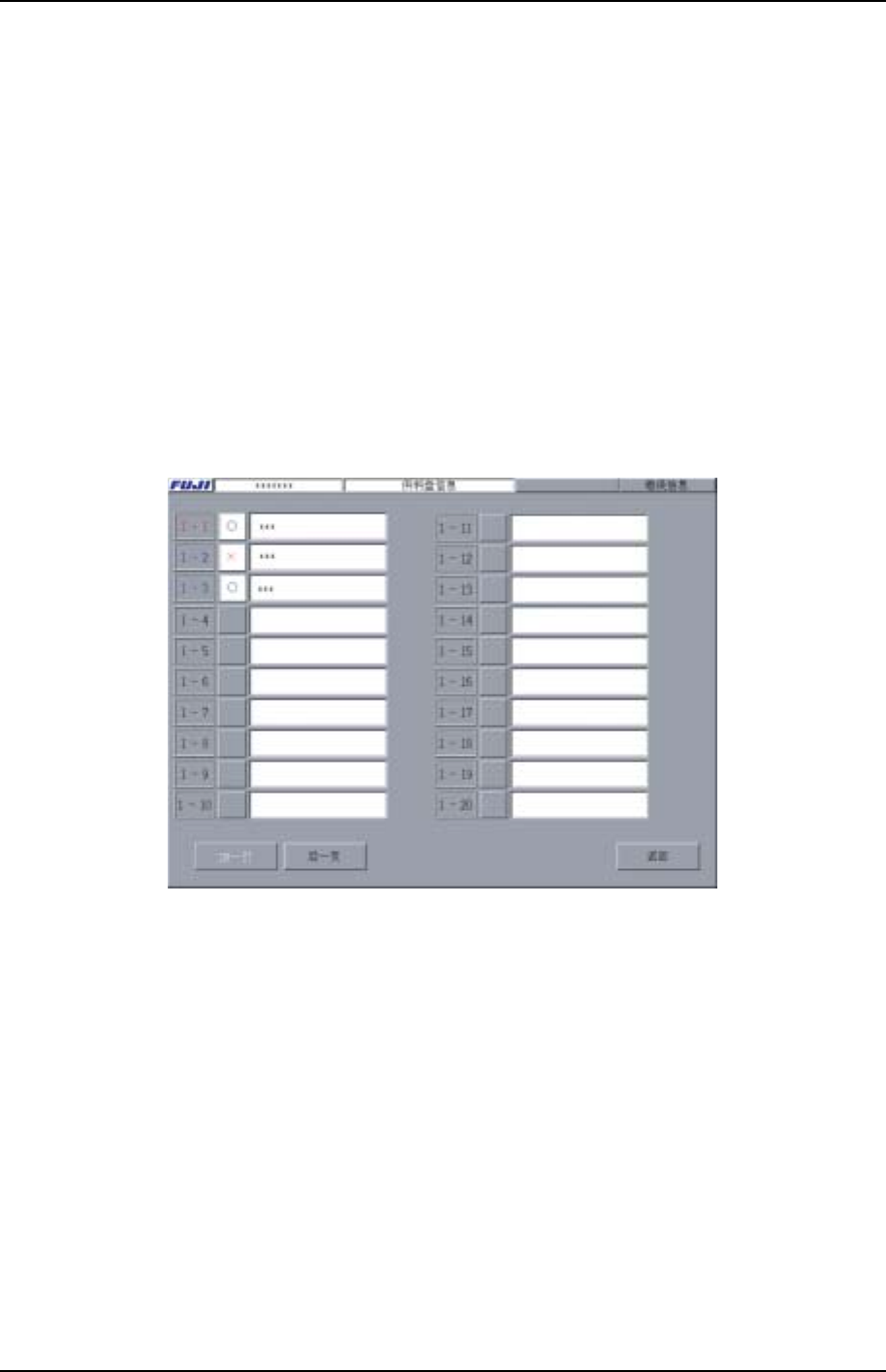

XP1S2107S
