NPM-D3 EJM6DC-MB-09M-00 OFF SERVO 弹簧的更换 2 ( 点胶头 : 选购件 ) 9-3 -2 使用工具 : 扳手 所 需时间 :15 分钟 ●消磨零部件请一定按照更新周期来 更换。 ●请事先卸下螺旋单元。 ( → P.4-2-5) ●点胶头安装在后侧，从前侧来操作 的情况为例子来做说明。 维修保养篇 9-3 警告 使用心脏起搏器等的人员请勿靠近直线马达部 ( 因磁力引起的错误动作，可能造成事故 ) 1 E…
NPM-D3 EJM6DC-MB-09M-00
每
1
8
0
0
0
小
时
保
养
定
期
检
查
弹簧的更换 1
(点胶头:选购件)
9-3-1
使用工具:六角扳手 所需时间:10分钟
●消磨零部件请一定按照更新周期来更换。
●请事先卸下螺旋单元。(→P.4-2-5)
维修保养篇
9-3
1
拧松螺丝单元的固定螺丝后，卸下螺旋桨
固定螺丝
螺旋桨
●如果不能取下螺旋桨部时，请用
钳子固定螺旋轴的中央部分，来
分解。
●即使划伤螺旋轴的中央部，也没
有任何问题。
上盖
弹簧
2
拧松上盖卸下(向
右旋转)
3
从螺旋单元上把螺
旋轴拔出约10 mm
左右
上盖
4
更换弹簧
●２个圈是同样的，没有正
反面。
5
组装螺旋单元复原
●拧紧上盖(向左旋转)，固定螺旋轴后，安装
螺旋桨。
●固定螺丝请对准浅槽部分后拧紧。
请小心不要有缝隙。
浅槽
上盖
NPM-D3 EJM6DC-MB-09M-00
OFF
SERVO

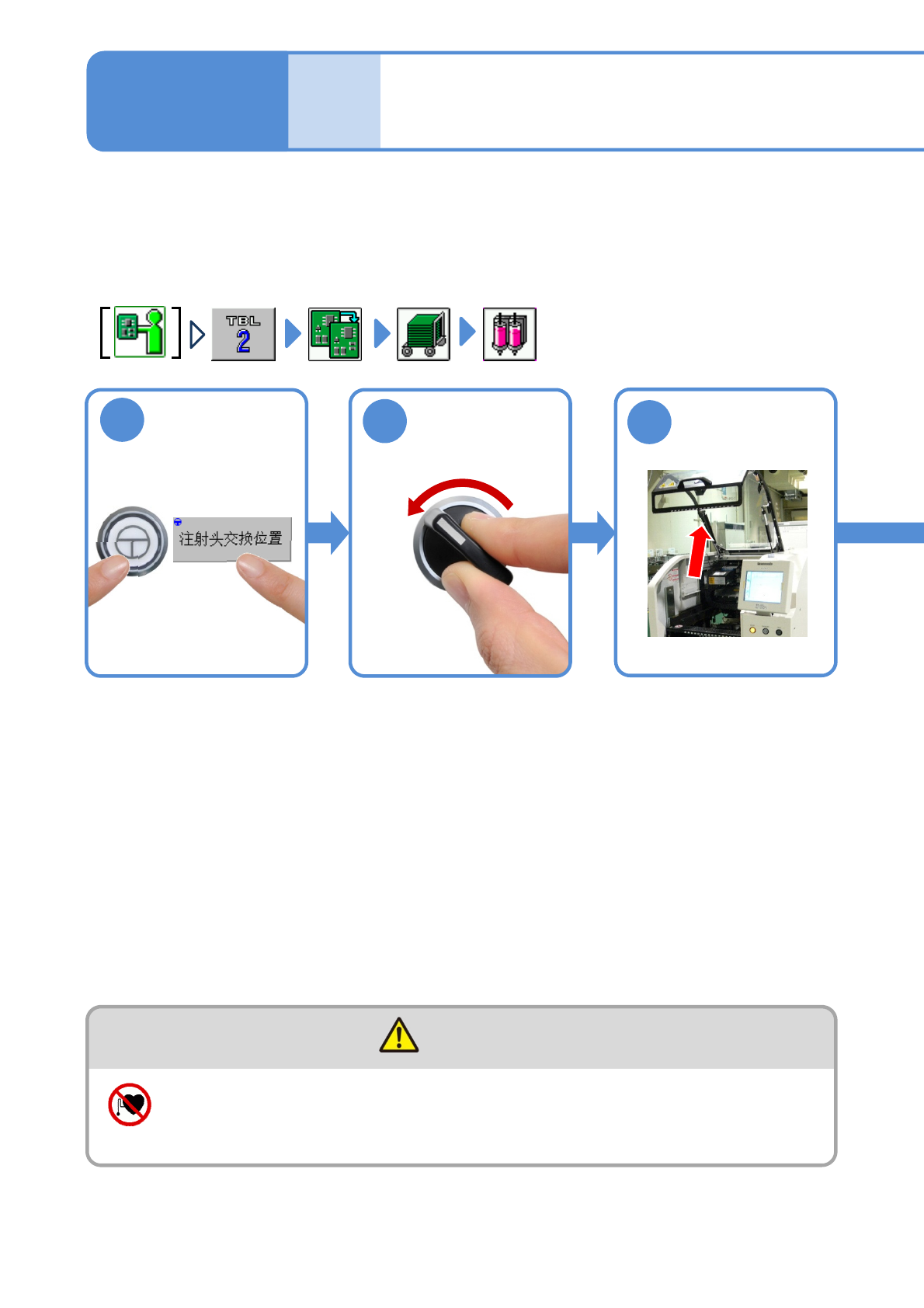

弹簧的更换 2
(点胶头:选购件)
9-3-2
使用工具:扳手 所需时间:15分钟
●消磨零部件请一定按照更新周期来更换。
●请事先卸下螺旋单元。(→P.4-2-5)
●点胶头安装在后侧，从前侧来操作的情况为例子来做说明。
维修保养篇
9-3
警告
使用心脏起搏器等的人员请勿靠近直线马达部
(因磁力引起的错误动作，可能造成事故)
1
ENABLING
2
3
●把点胶头移动到更换位置。
NPM-D3 EJM6DC-MB-09M-00
SERVO
ON
4
拧松压住弹簧的螺栓
螺栓
5
更换弹簧
●请注意不要让弹簧飞散。
弹簧
9-3-3
螺旋单元支架
●旋转螺旋单元支架，更换
剩余的弹簧。
●螺栓的拧紧距为0.3 N･m。
6
剩余的弹簧也按照
同样的方法来更换
7
8
每
1
8
0
0
0
小
时
保
养
定
期
检
查
