NPM-D3 EJM6DC-SF-01N-0 2 1-4 -6

NPM-D3 EJM6DC-SF-01N-02

1-4-5

使用须知 3

1-4

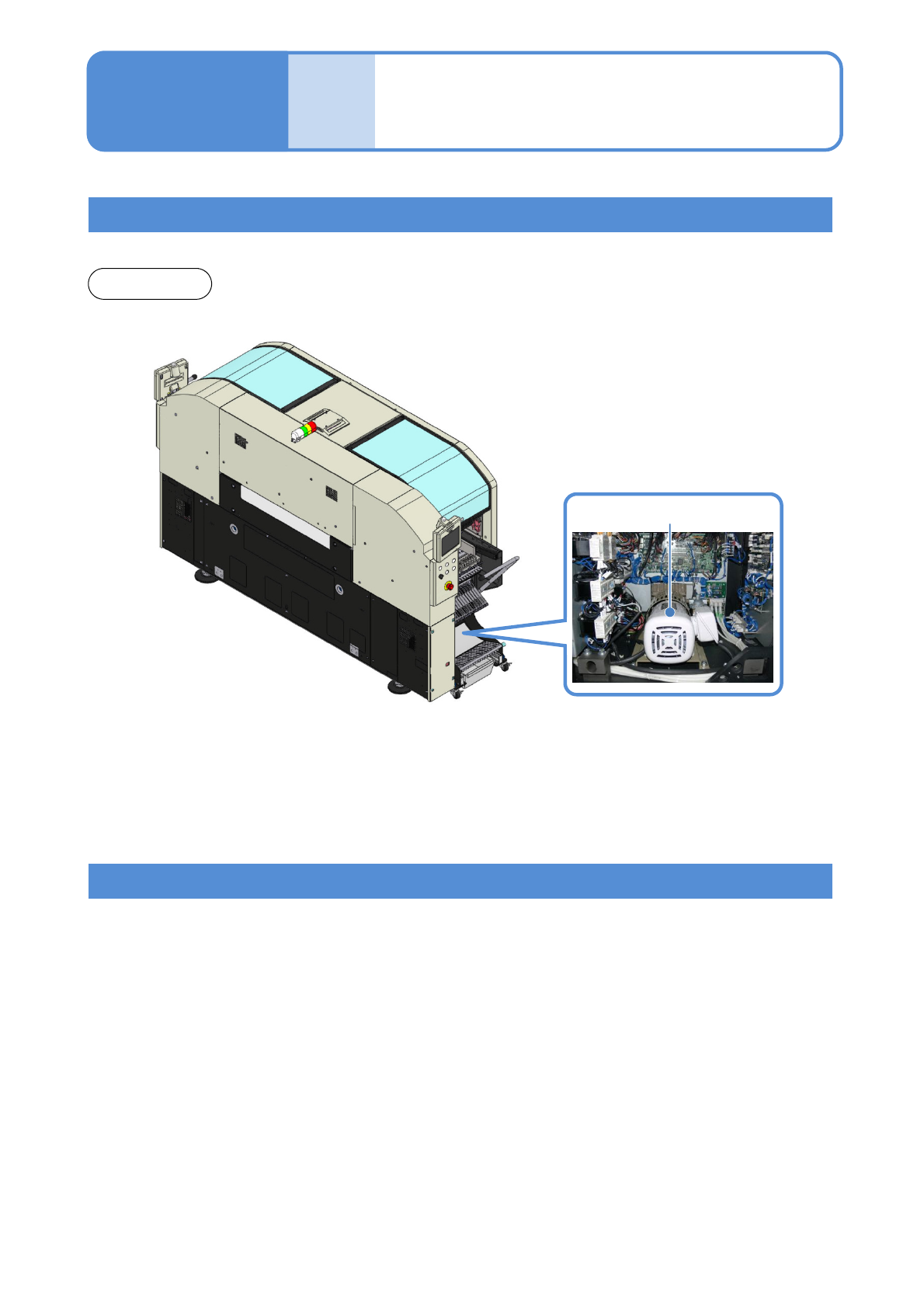

●为了防止吸着元件落下，即使按下紧急停止开关真空泵的马达也不会停止运转。

各部位马达操作的注意事项

●以下连接器，电源不会被切断。

・ CPU BOX用电源连接器

・托盘用电源连接器

・检查BOX用电源连接器

各部位连接器操作的注意事项

●如果按紧急停止开关，以下马达会停止运转。

・X轴、Y轴马达

・贴装头Z轴、θ轴马达

・传送带马达

・宽度调整马达

前侧

真空泵

（设备内部）

NPM-D3 EJM6DC-SF-01N-02

1-4-6

NPM-D3 EJM6DC-SF-01N-02

1-4-7

使用须知 4

1-4

高度传感器的使用注意事项

●高度传感器属于激光安全规格一类 (IEC60825-1)产品，在正常使用下基本上是安全的，但是在进行维护

或操作时请勿直视。

■请勿直视。

项目激光规格

制造松下生产科技株式会社

型号

N610112849AA

波长

655 nm

输出

220 μW

等级 1类

安装位置参照图

限制条件

IEC60825-1 2007

■高度传感器的规格

●高度传感器能够安装在本设备X单元的前后部位上。

激光素子的最大输出为220 μW。传感器头未具有拆开时停止激光反射的结构。如果将其拆开，

则有被辐射的激光照射的危险，因此请绝对不要拆开传感器头。
