Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf 123 3.5.4.2 Übersicht - T yp VX4.25/0-47 IE3 Artikel-Nr . 03224400-xx V akuumpumpe VX4.25/0-47 …
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 11/2019
122
3.5.3 Sensor für den BE-Abwurfbehälter
Der Sensor für den BE-Abwurfbehälter überwacht, ob der Abwurfbehälter korrekt in seiner Halte-
rung sitzt.
– Wurde der Abwurfbehälter nicht korrekt eingesetzt, kann der Bestückautomat nicht gestartet
werden.
– Springt der Abwurfbehälter während des Bearbeitungsprozesses aus seiner Halterung, wird
der Bestückautomat sofort angehalten, um einen Kopfcrash zu vermeiden.
3.5.4 Vakuumpumpe (Optional)
Die Vakuumpumpen für den SIPLACE SpeedStar sind hinter den Bauelemente-Einzügen an
Stellplatz 1 und Stellplatz 4 im Maschinenständer montiert. Es sind zwei Typen verfügbar:
– Vakuumpumpe VX4.25
– Vakuumpumpe VX4.25/0-47 IE3
3.5.4.1 Übersicht - Typ VX4.25
Artikel-Nr. 03128463-xx Vakuumpumpe VX4.25
3

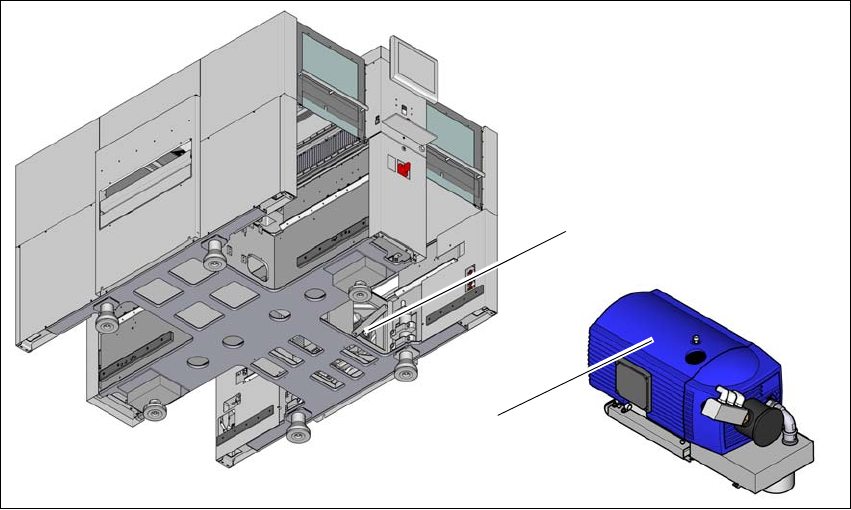

Abb. 3.5 - 3 Übersicht - Vakuumpumpe
(1) Einbauort der Vakuumpumpe
(2) Vakuumpumpe VX 4.25
(1)
(2)
Betriebsanleitung SIPLACE X-Serie 3 Technische Daten und Baugruppen
Ab Softwareversion 713.0 Ausgabe 11/2019 3.5 Bestückkopf
123
3.5.4.2 Übersicht - Typ VX4.25/0-47 IE3
Artikel-Nr. 03224400-xx Vakuumpumpe VX4.25/0-47 IE3
3
Abb. 3.5 - 4 Übersicht - Vakuumpumpe
(1) Einbauort der Vakuumpumpe
(2) Vakuumpumpe VX 4.25 IE3
3.5.4.3 Sicherheitshinweise zur Vakuumpumpe
3
3.5.4.4 Beschreibung
Nur der SIPLACE SpeedStar kann mit der Vakuumpumpe betrieben werden. In der SIPLACE X-
Serie S ist der SIPLACE SpeedStar mit Vakuumpumpe optional.
In Kombination mit der Vakuumpumpe wird sich beim SpeedStar (C&P20P/P2) Kopf der Druck-
luftverbrauch erheblich reduzieren. Eine Vakuumpumpe kann bis zu zwei SpeedStar (C&P20P/
P2) Köpfe versorgen. Es können daher maximal zwei Vakuumpumpen zum Einsatz kommen (bei
4 mal C&P20P/P2). Die laufenden Betriebskosten sinken je nach Höhe der Energiekosten.
(1)
(2)
WARNUNG
Beachten Sie die Sicherheitshinweise in der mitgelieferten Betriebsanleitung der je-
weiligen Vakuumpumpe.
3 Technische Daten und Baugruppen Betriebsanleitung SIPLACE X-Serie
3.5 Bestückkopf Ab Softwareversion 713.0 Ausgabe 11/2019
124
Die Vakuumpumpe wird mit dem Bestückautomaten ein- und ausgeschaltet. Von der Stationssoft-
ware wird beim Ausschalten automatisch eine Nachlaufzeit von 6 Minuten berücksichtigt, um ein
Überhitzen des Motors zu verhindern.
3
3.5.4.5 Hinweise zur Wartung
Beachten Sie die zusätzlichen Wartungshinweise für die Vakuumpumpe.
Lesen Sie dazu den entsprechenden Abschnitt in der Instandhaltungsanleitung Ihres Be-
stückautomaten.
HINWEIS
Die Druckluftverbrauchswerte finden Sie in Abschnitt 3.3
, Seite 110.
