4.6.2.1 Erstkalibrierung durchführen
Klicken Sie in der Symbolleiste "Service Tools".
Klicken Sie die Schaltfläche Automatische Kalibrierung.
4
Abb. 4.6 - 1 Service Tools => Automatische Kalibrierung (Beispiel)
Wählen Sie unter Auswahl => Portalachsen kalibrieren (1).
(1)
Betriebsanleitung SIPLACE X-Serie S 4 Aufstellen und Inbetriebnahme
Ab Softwareversion 713.0 Ausgabe 11/2019 4.6 Den Bestückautomaten in Betrieb nehmen
229
4

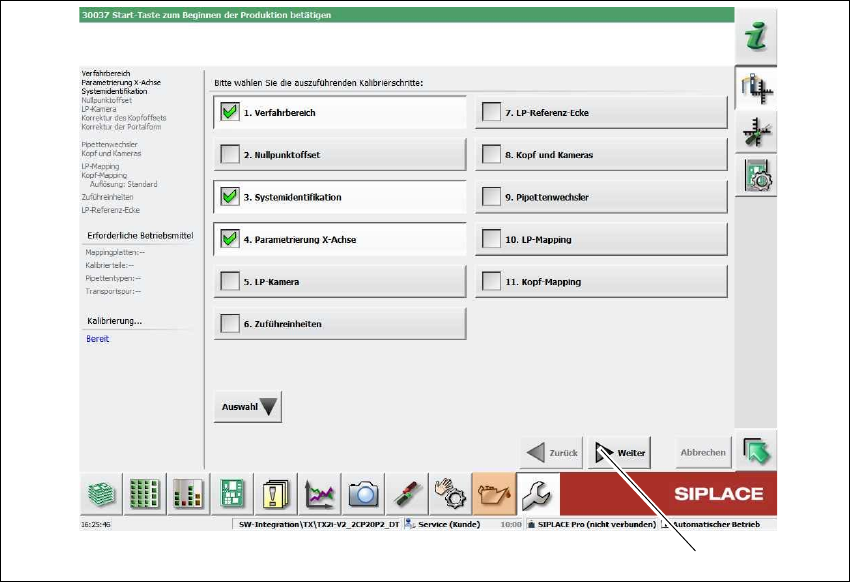

Abb. 4.6 - 2 Service Tools => Automatische Kalibrierung => Portalachsen kalibrieren (Beispiel)
Folgende Kalibrierschritte sind aktiviert:
– 1. Verfahrbereich
– 3. Systemidentifikation
– 4. Parametrierung X-Achse
Klicken Sie Weiter (1).
Die Kalibrierung muss fehlerfrei durchlaufen.
(1)
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE X-Serie S
4.6 Den Bestückautomaten in Betrieb nehmen Ab Softwareversion 713.0 Ausgabe 11/2019
230
4.6.3 Kundenpersonal einweisen
Erläutern Sie alle kundenspezifisch eingebauten Optionen, insbesondere Software / Soft-
warekompatibilität.
Erklären Sie den Programmierern die Editoren von SIPLACE Pro.
Unterweisen Sie Bediener und Einrichter in die Stationssoftware.
Erläutern Sie den Passwortschutz.
Unterweisen Sie das Kundenpersonal entsprechend der Betriebsanleitung und Instandhal-
tung.
4.6.4 Testlauf bzw. Start der Produktion
Testen Sie die Linie mit der Testleiterplatte oder einer Leiterplatte des Kunden.
Nehmen Sie Kundenprodukt- und Leistungsdaten auf, bereiten Sie die Daten auf und doku-
mentieren Sie die Daten im Installation Report.
Sichern Sie die Daten und übergeben Sie dem Kunden die Sicherungskopien.
