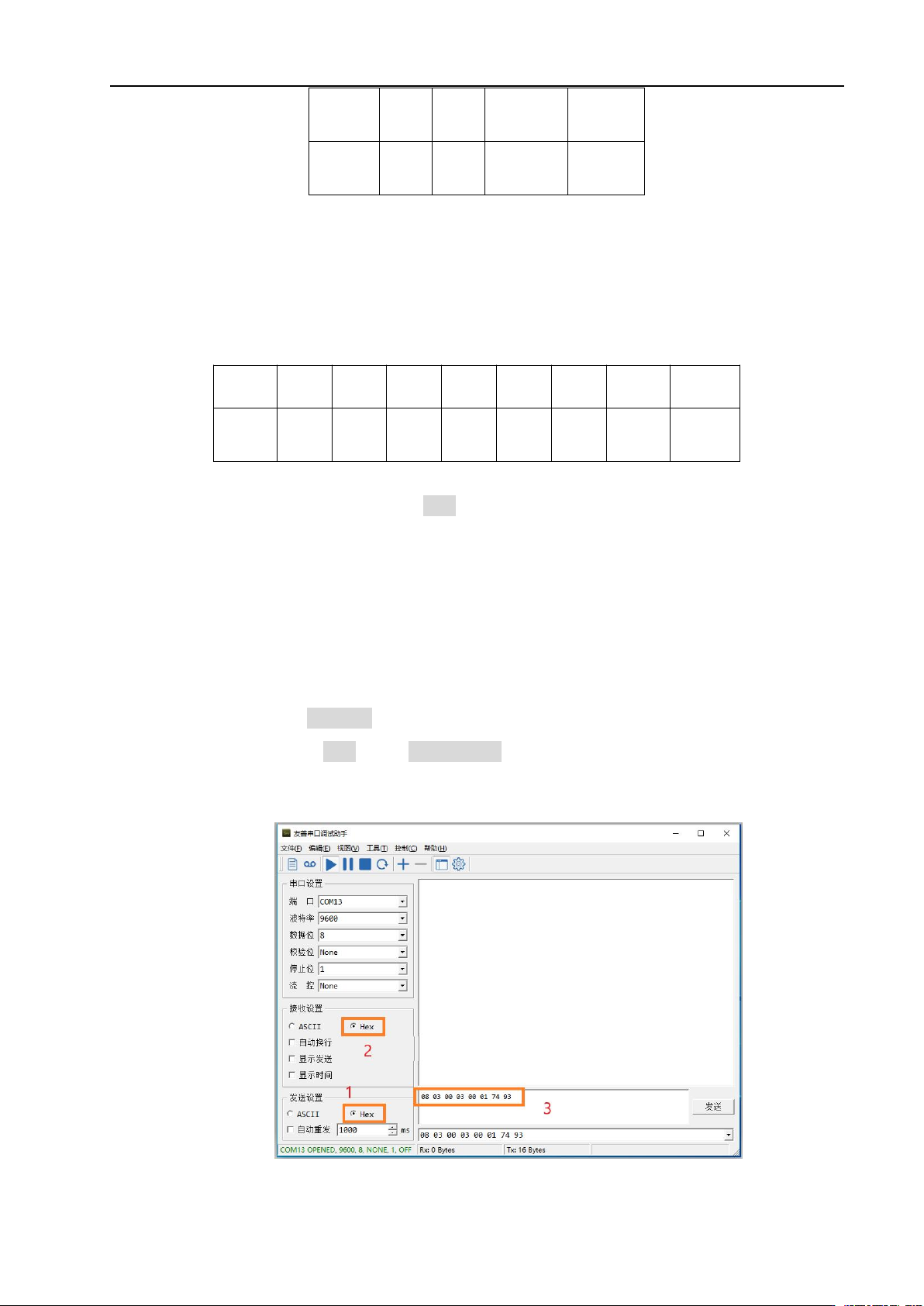

ZC2515 仪器指令集 104 08 03 00 03 00 01 74 93 返回数据： 08 03 02 00 00 64 45 如果有数据返回，说明 MODBU S 通信成功。如果没有数据返回，请确认 a) 仪器总线地址与总线地址是否一致。 b) 通讯协议是否为 Mo dbus 。测量结果获取非自动 1) 设置仪器 < 测量设置 >  触发为 BU S 。 2) 发送指令地址 0x11…

ZC2515 仪器指令集

103

总线地

址

功能

代码

字节

总数

数据

CRC

0x01~

0x1F

0x03

0x04

0.001 或

0.100

查表法

计算

注：

当仪器输出模式为“脉冲”时，查询输出的脉冲宽度。

返回类型是浮点数，范围从 0.001 到 0.100，单位为秒。。

地址 0x0086（系统复位）

写指令：

总线

地址

功能

代码

地址

高位

地址

低位

寄存

器高

寄存

器低

字节

总数

数据

CRC

0x01~

0x1F

0x10

0x00

0x86

0x00

0x01

查表法

计算

注：

触发<系统设置>页面工具的系统复位。

MODBUS 协议

仪器设置

1) 把系统设置界面->通讯协议设置为 Modbus

2) 总线地址设置成 8。

3) 在工具里设置 CommMode 为 Modbus。

仪器调试

16 进制发送指令：

ZC2515 仪器指令集

104

08 03 00 03 00 01 74 93

返回数据：

08 03 02 00 00 64 45

如果有数据返回，说明 MODBUS 通信成功。

如果没有数据返回，请确认

a) 仪器总线地址与总线地址是否一致。

b) 通讯协议是否为 Modbus。

测量结果获取

非自动

1) 设置仪器<测量设置>触发为 BUS。

2) 发送指令地址 0x11，触发仪器测量一次。

发送：08 10 00 11 00 01 01 00 FC 3F

返回：08 10 00 11 00 01 51 55

3) 发送指令地址 0x16，读取测量结果。

发送：08 03 00 16 00 04 A5 54

返回：08 03 08 41 C2 C9 3D 00 00 00 00 E1 27

4) 再次读取结果，重复步骤 2）、3）。

发送：08 10 00 11 00 01 01 00 FC 3F

返回：08 10 00 11 00 01 51 55

发送：08 03 00 13 00 04 B5 55

返回：08 03 08 41 C2 B5 C8 00 00 00 00 66 CE

半自动获取（推荐使用）

1) 设置仪器<测量设置>触发为 BUS。

2) 设置仪器<系统设置>



工具



FetcAuto 为 ON。（开关机保存）

3) 发送指令地址 0x02，触发仪器测量一次，自动返回测量结果。

发送：08 03 00 02 00 04 E5 50

返回：08 03 08 41 20 23 A3 00 00 00 00 9C 3F

4) 再次读取结果，重复步骤 3）。

发送：08 03 00 02 00 04 E5 50

返回：08 03 08 41 20 18 89 00 00 00 00 81 72

自动获取

1) 设置仪器<测量设置>



触发为 INT。

2) 设置仪器<系统设置>工具FetcAuto 为 ON。（开关机保存）

ZC2515 仪器指令集

105

3) 仪器每次测量完成，都会发送测量结果指令给上位机。上位机只要接收数据即可。

返回：08 03 08 41 20 18 E7 00 00 00 00 68 BB

返回：08 03 08 41 20 18 DD 00 00 00 00 B0 BE

MODBUS

指令详细说明

总线地址和指令地址

1) 总线地址

总线地址就是仪器<系统设置>页面下的总线地址。

2) 指令地址

指令地址就是指令格式中地址高位和地址低位。

数据字节 1~n

如果字节总数为 2，数据字节 1 属于高 8 位，数据字节 2 数据低 8 位，组成 16

位整数；

如果字节总数为 4，数据字节 1 属于 float 最高 8 位，数据字节 4 数据最低 8 位，

数据字节 1 至数据字节 4 组成 float。

如果字节总数为 8，表示 2 个 float，数据字节 1 至数据字节 4 组成第一个 float，

数据字节 5 至数据字节 8 组成第二个 float。

例如十进制数 25.16，转换 16 进制数为 0x41 0xC9 0x47 0xAE，则数据字节 1

为 0x41，数据字节 2 为 0xC9，数据字节 3 为 0x47，数据字节 4 为 0xAE。如果以 4

字节数组存储，则 a[0]=0xAE，a[1]=0x47，a[2]=0xC9，a[3]=0x41。

CRC 低位和 CRC 高位

本仪器 MODBUS 指令 CRC16 校验采用查表法。具体代码如下：

//CRC16 高位字节值表

const U8 Crc16HighTable[] =

{
