ZC2515_编程指导手册V1.1.pdf - 第4页
3 MODBUS 协议 ...... ...... ....... ...... ....... ...... ....... ...... ....... ....... ...... ....... ...... ....... ...... ....... ...... ....... ...103 仪器设置 ...... ....... ...... ....... ...... ....... ...... ....... .…
2
目录
修订记录 ..................................................................................................................................... 1
远程控制 .................................................................................................................................................... 1
RS232C 接口说明 .......................................................................................................................1
USBTMC 远程控制系统 ..............................................................................................................1
系统配置 .............................................................................................................................. 1
安装驱动 .............................................................................................................................. 1
USBVCOM 虚拟串口(推荐) ........................................................................................................ 2
系统配置 .............................................................................................................................. 2
安装驱动 .............................................................................................................................. 2
LAN 远程控制系统 ..................................................................................................................... 2
网络协议 .............................................................................................................................. 3
端口号 ………………………………………………………………………………………….3
IP 地址 ………………………………………………………………………………………….3
子网掩码 .............................................................................................................................. 3
网关 ………………………………………………………………………………………….3
RS485 ……………………………………………………………………………………………….3
仪器设置 .............................................................................................................................. 3
信息格式 .............................................................................................................................. 4
ZC2515 仪器指令集 .................................................................................................................................. 5
通讯协议 ..................................................................................................................................... 5
仪器设置 .............................................................................................................................. 5
调试助手下载 .......................................................................................................................5
仪器调试 .............................................................................................................................. 5
测量结果获取 .......................................................................................................................5
SCPI 指令集 ................................................................................................................................6
DISP 命令集 ........................................................................................................................ 6
FUNC 命令集 .......................................................................................................................7
APER 命令集 .....................................................................................................................12
TRIG 命令集 ...................................................................................................................... 13
FETC 命令集 ..................................................................................................................... 15
TEMP（TC/Δt 设置）命令集 ............................................................................................ 16
COMP（比较显示）命令集 ...............................................................................................19
BIN（档）命令集 .............................................................................................................. 23
STAT（统计显示）命令集 .................................................................................................28
IO 指令集 ...........................................................................................................................33
SYST 命令集 ..................................................................................................................... 33
其他命令 ............................................................................................................................36
MODBUS 指令集 ......................................................................................................................38
仪器设置 ............................................................................................................................38
MODBUS 协议说明 ...........................................................................................................38
公用指令说明 .....................................................................................................................40
DISP 指令说明 .................................................................................................................. 41
FUNC 指令说明 .................................................................................................................42
APER 指令说明 ................................................................................................................. 50
TRIG 指令说明 .................................................................................................................. 51
FETC 指令说明 ................................................................................................................. 54
TEMP 指令说明 .................................................................................................................55
COMP 指令说明 ................................................................................................................58
BIN 指令说明 .....................................................................................................................63
STAT 指令说明 .................................................................................................................. 92
SYST 指令说明 ................................................................................................................. 99
3
MODBUS 协议 ........................................................................................................................103
仪器设置 ..........................................................................................................................103
仪器调试 ..........................................................................................................................103
测量结果获取 ...................................................................................................................104
MODBUS 指令详细说明 .........................................................................................................105
总线地址和指令地址 ........................................................................................................105
数据字节 1~n ...................................................................................................................105
CRC 低位和 CRC 高位 ....................................................................................................105
读指令返回格式说明 ........................................................................................................106
Handler 接口使用说明 ...........................................................................................................................108
档输出模式 .................................................................................................. 错误！未定义书签。
比较输出模式 ...............................................................................................错误！未定义书签。
时序 …………………………………………………………………………………………….错
误！未定义书签。
接口与指令 .................................................................................................. 错误！未定义书签。
SCPI ……………………………………………………………………………………….错
误！未定义书签。
MODBUS ……………………………………………………………………………………….错
误！未定义书签。
远程控制
1
远程控制
RS232C 接口说明
目前广泛采用的串行通讯标准是 RS-232 标准，即异步串行通讯标准，RS 为
“Recommended Standard”(推荐标准)的英文名的缩写，232 是标准号，该标准是
美国电子工业协会(IEA)在 1969 年正式公布的标准。
该仪器的串行接口采用精简的 RS-232 标准的，其脚位如下表：
信号
缩写
连接器引脚号
发送数据
TXD
2
接收数据
RXD
3
接地
GND
5
表 1-1 仪器 RS232 信号与引脚对照

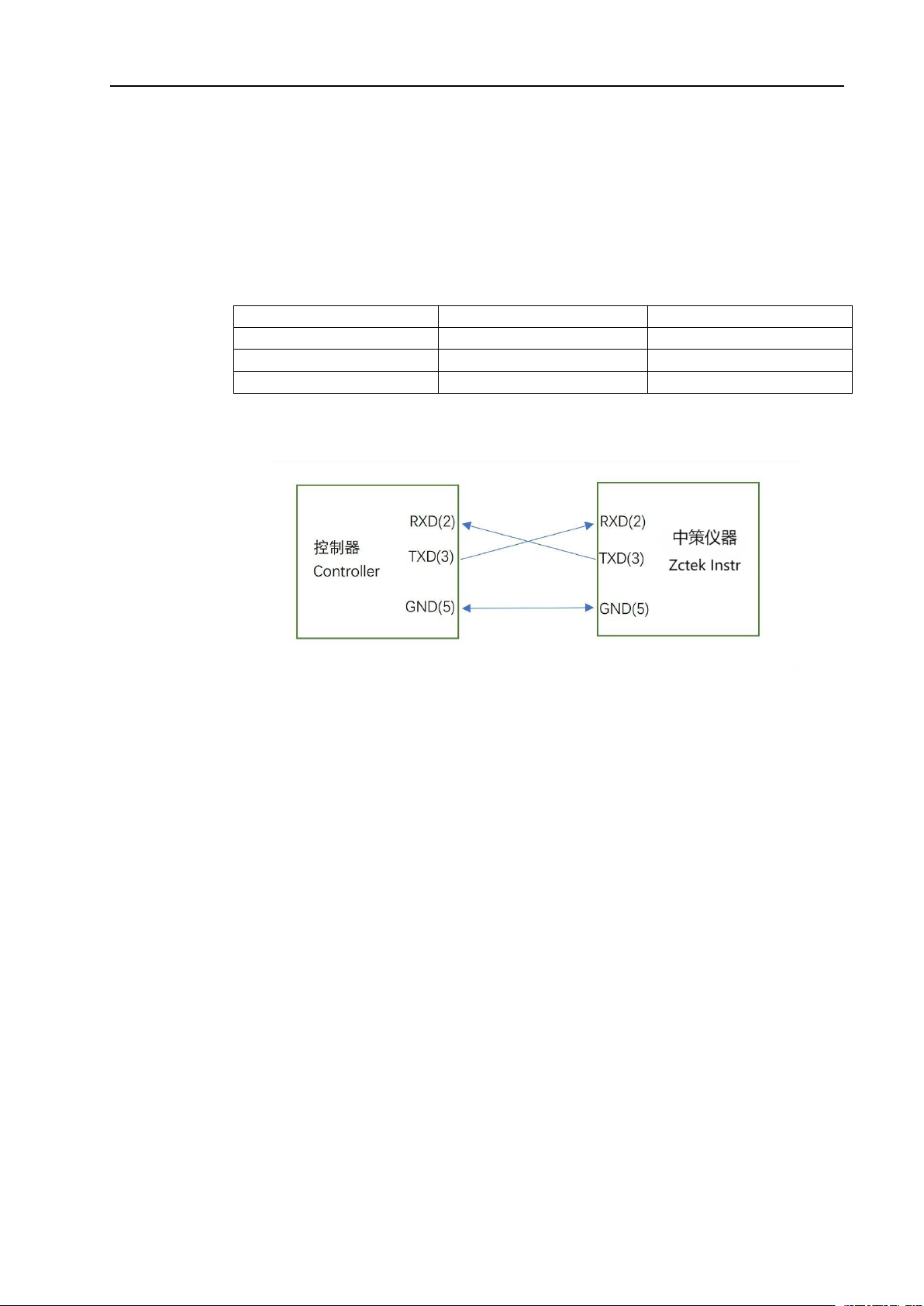

仪器与计算机连接如图 1-1 所示：
图 1-1 计算机与仪器连接示意图
由图 1-1 所示，串口线缆应选用 2，3 交叉，5 直连的类型
RS232 接口波特率可以从 9600 到 115200 选择，无校验(no parity)，8 位数据位，
1 位停止位。
仪器命令遵循 SCPI 标准，当命令字符串发送给仪器后，需发送 LF(十六进制：
0Ah)作为结束字符。
详细数据格式，请参见命令参考章节说明。
USBTMC
远程控制系统
USB(通用串行总线)远程控制系统通过 USB 接口来控制设备。该连接符合
USBTMC-USB488 和 USB2.0 协议。
系统配置
通过 USB Type B 电缆将 ZC2515 后面板上的 USB 接口与主机上的 USB 接口相
连。
安装驱动
驱动程序需要安装 Labview 软件。软件安装好后，用户可以在电脑的设备管理
器中看到“usb test and measurement device”。如下图所示：
