远程控制
1
远程控制
RS232C 接口说明
目前广泛采用的串行通讯标准是 RS-232 标准，即异步串行通讯标准，RS 为
“Recommended Standard”(推荐标准)的英文名的缩写，232 是标准号，该标准是
美国电子工业协会(IEA)在 1969 年正式公布的标准。
该仪器的串行接口采用精简的 RS-232 标准的，其脚位如下表：
信号
缩写
连接器引脚号
发送数据
TXD
2
接收数据
RXD
3
接地
GND
5
表 1-1 仪器 RS232 信号与引脚对照
仪器与计算机连接如图 1-1 所示：
图 1-1 计算机与仪器连接示意图
由图 1-1 所示，串口线缆应选用 2，3 交叉，5 直连的类型
RS232 接口波特率可以从 9600 到 115200 选择，无校验(no parity)，8 位数据位，
1 位停止位。
仪器命令遵循 SCPI 标准，当命令字符串发送给仪器后，需发送 LF(十六进制：
0Ah)作为结束字符。
详细数据格式，请参见命令参考章节说明。
USBTMC
远程控制系统
USB(通用串行总线)远程控制系统通过 USB 接口来控制设备。该连接符合
USBTMC-USB488 和 USB2.0 协议。
系统配置
通过 USB Type B 电缆将 ZC2515 后面板上的 USB 接口与主机上的 USB 接口相
连。
安装驱动
驱动程序需要安装 Labview 软件。软件安装好后，用户可以在电脑的设备管理
器中看到“usb test and measurement device”。如下图所示：
远程控制
2
图 1-2 电脑设备管理器显示 USBTMC
用户在使用 USBTMC 接口时，需要通过 Labview 软件编程来控制仪器。
USBVCOM 虚拟串口(推荐)
通过选择总线的方式“USBVCOM”,可以将 USB 接口配置成一个虚拟串口
(VCOM)。
系统配置
通过 USB Type B 将 ZC2515 后面板上的 USB 接口与控制器的 USB 接口相连。
安装驱动
驱动程序在泰斯科电子官网>服务与支持>下载中心>软件里下载 ZC2515
USBVCOM 驱动(32&64 bits)。
驱动安装好后，用户可以在电脑的设备管理器中看到“USB Vcom Port”。如图
6-13 所示：
图 6-13 电脑设备管理器显示 USB Vcom Port
此时，USB Vcom Port 就相当于一个串口。当 PC 没有串口是，基于串口的通讯
软件可以在这种模式下用 USB 口虚拟串口一样使用。
LAN 远程控制系统

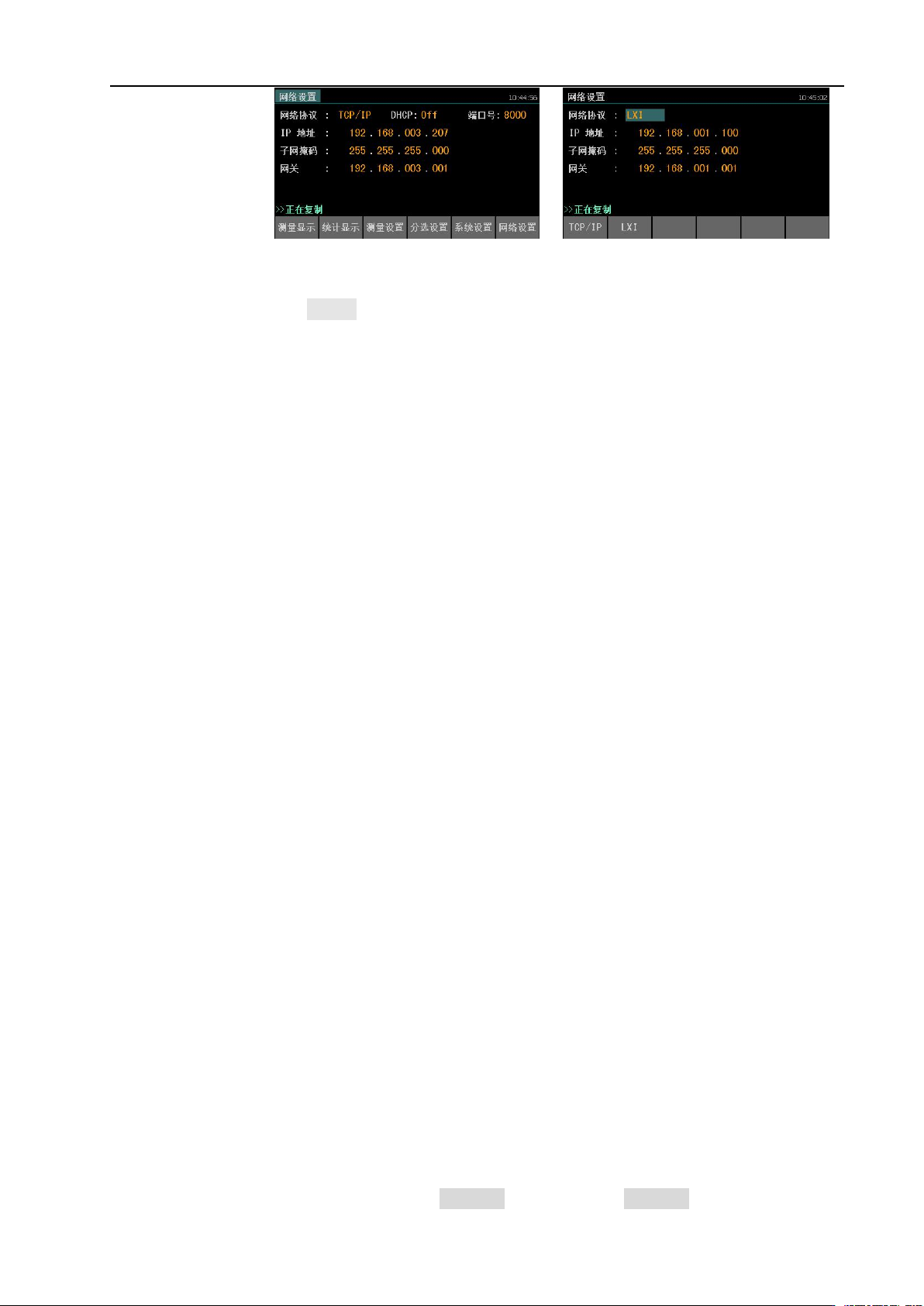

网络设置界面如下图所示：
远程控制
3
网络协议
TCP/IP
选择
TCP/IP
，仪器网络采用
TCP/IP Ipv4
通信协议。
LXI
选择 LXI，仪器网络采用 LXI 协议，上位机需要使用 LabView 软件。所谓
LXI
就是一种基于以太网技术等工业标准的、由中小型总线模块组成的新型仪
器平台。
端口号
通过数字键盘可以输入数值。端口号范围为
0~65535
。
TCP
端口号分配可以分成
3
个范围：
知名端口号（0~1023）：由 IANA 管理，保留给通用的 TCP/IP 应用。
注册端口号（
1024~49151
）
动态或私有端口号（
49152~65535
）：这些端口没有被
IANA
管理，可以
被任何机构使用。
完全的端口号分配表有
IANA
维护，可以在
www.iana.org
查到。
IP 地址
通过数字键盘，对 IP 地址设定，设置的范围为 1~255。
子网掩码
通过数字键盘，对子网掩码设定，设置的范围为
1~255
。默认设置
255.255.255.000。
网关
通过数字键盘，对网关设定，设置的范围为
1~255
。
RS485
本仪器使用 RS232 转 RS485 接口来实现 RS485 接口硬件，转换模块请联系销
售。
仪器设置
<系统设置>页面，设置总线模式为 RS485，设置总线地址。
