cab T echnology Co., Lt d. 10 除卡住的物体； 在移除卡住的物体后，可再按开始 / 停止键来离开错误状态而让机 器进入待机模式（显示器显示 “0” ） ，在确认上下裁刀无任何损伤 的可能后，可再按开始 / 停止键来启动切割动作； ⑦ 当关闭机器电源时， 仍可使用手动方式切割 PCB ， 可依上述步骤③ 然后在上下裁刀（ 10 、 11 ）间缓慢推动 PCB 。
cab Technology Co., Ltd.
9

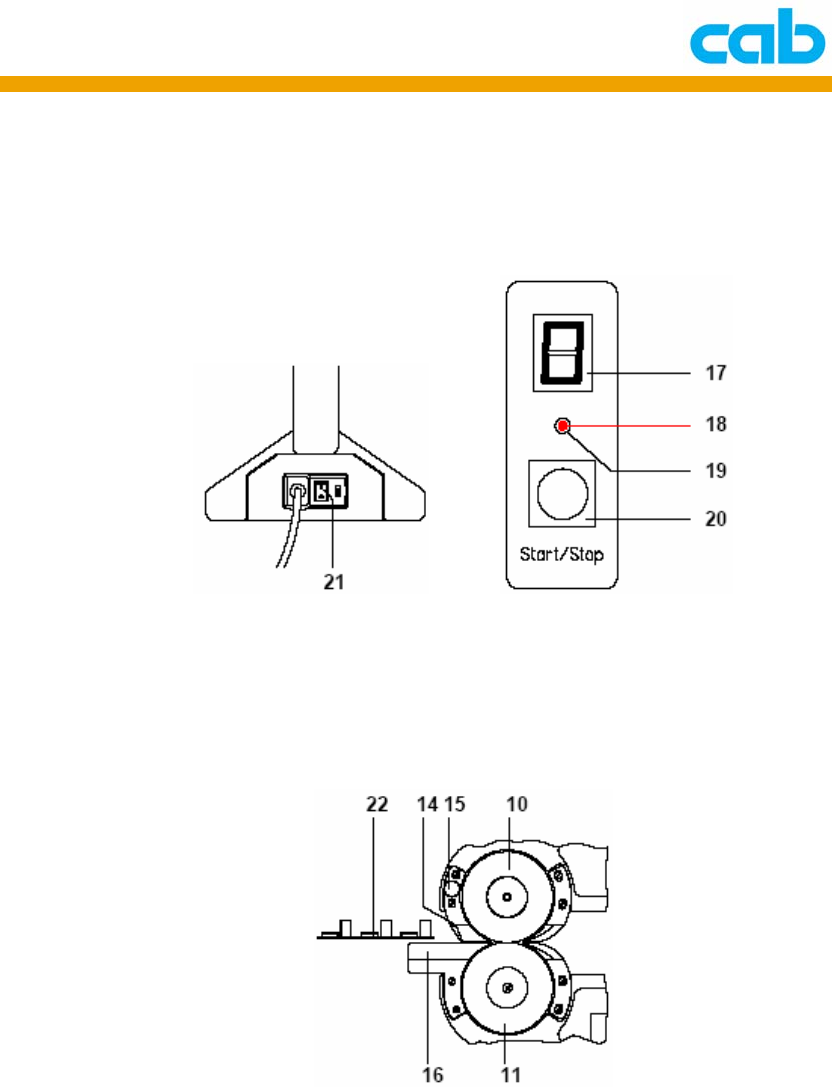

2. 切割PCB
为避免可能的伤害风险，建议戴上保护手套！
① 开启电源开关（21）让机器进入待机模式，此时显示器（17）会
显示 ”0”；
② 按下开始/停止键（20）使下裁刀（11）以预设运作速度转动，此
预设运作速度会显示在显示器（17）；
③ 于下导引板（16）上 放 入 PCB（22），则上导引板边缘会导入PCB
上的沟槽（当使用仅一边有沟槽的PCB时，则有沟槽面需朝下），
将介于上下导引板（14、16）之间的PCB向前滑动；
④ 转动的下裁刀（11）将会夹住V型槽的PCB，此时上下裁刀会边输
送边切割该PCB；
⑤ 如要回到待机模式则再按开始/停止键，则马达会停止且下裁刀也
会停止转动；
⑥ 如切割PCB的功率超过机器负荷，则超载保护装置会切断马达电
源，此情况可能会发生在尝试切割一块1.6mm厚的PCB、在下导引
板边缘放置没有沟槽的PCB、或PCB上的组件正好对应到裁刀位
置，则显示器会显示闪烁的 “F”，当超载发生时，裁切传动装置会
稍微向后移动约0.5秒然后关闭，此向后移动的动作可让操作者移
cab Technology Co., Ltd.
10
除卡住的物体；
在移除卡住的物体后，可再按开始/停止键来离开错误状态而让机
器进入待机模式（显示器显示 “0”），在确认上下裁刀无任何损伤
的可能后，可再按开始/停止键来启动切割动作；
⑦ 当关闭机器电源时，仍可使用手动方式切割PCB，可依上述步骤③
然后在上下裁刀（10、11）间缓慢推动PCB。
cab Technology Co., Ltd.
11
五、裁刀更换
z 在进行更换前，请拔除电源线，并将上裁刀移动到预设停放位置！
z 在更换上下裁刀时，务必依照第三章第四节（上裁刀停止位置
调整
）调整上裁刀的停止位置！
z 当取放裁刀时，应戴上保护手套！
1. 上裁刀更换
（Art.-No.：893 0501）
① 确定上裁刀是在停放位置；
② 松开旋钮（7）并从裁刀轴（24）上移出该旋钮；
③ 从裁刀轴（24）上移除圆形裁刀（10）；
请勿遗失介于裁刀（10）与裁刀轴（24）上的垫片（25）！如有需
要请更换该垫片（25）！
④ 将替换的裁刀（10）装入裁刀轴（24）；
⑤ 装入旋钮（7）并锁紧；
⑥ 依需要调整上裁刀（10）高度位置（依照第三章第三节 上刀片调
整
）；
