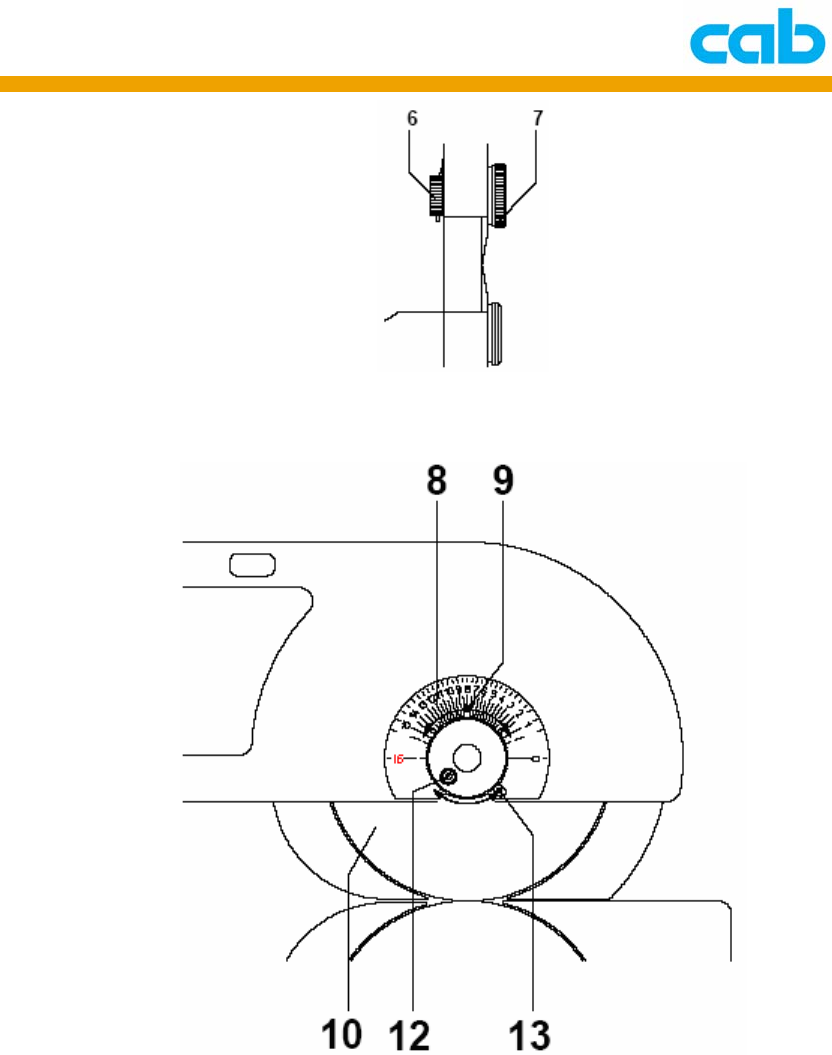

② 以逆时针方向转动旋钮（6）直到停止位置，即指针（9）指在刻度
16；
③ 转松螺丝（12）
④ 顺时针方向转动旋钮（6）直到上下裁刀稍微碰触但不相互重迭；
⑤ 拴紧旋钮（7）；
⑥ 顺时针方向移动支杆（13）直到端点，然后锁紧螺丝（12），此调
整会挡住上裁刀以防止上裁刀移出调整位置；
⑦ 调整上裁刀（10）到所需高度。
cab Technology Co., Ltd.
7
5. 上夹钳调整

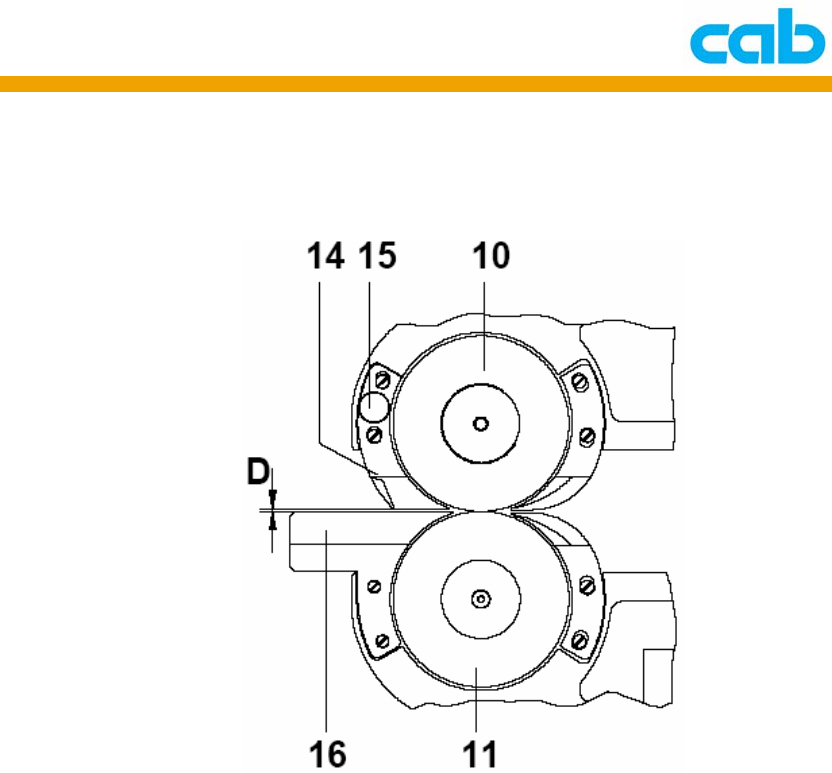

① 使用有 V 型槽的 PCB 检测间隙（D），此间隙 D 必须可轻易让 PCB
来回滑动，此上夹钳（14）可防止 PCB 滑脱。
② 此间隙 D 可依个别需求由转动旋钮（15）来调整高低，该间隙调整
范围为 0.2～2.0mm，且应被设置在当有沟槽的 PCB 直接放置在下
导引板时，PCB 应可轻易来回移动，然而当该沟槽不是放置在下导
引板时，该 PCB 应不能通过该间隙。
cab Technology Co., Ltd.
8
四、操作
1. 运作速度调整

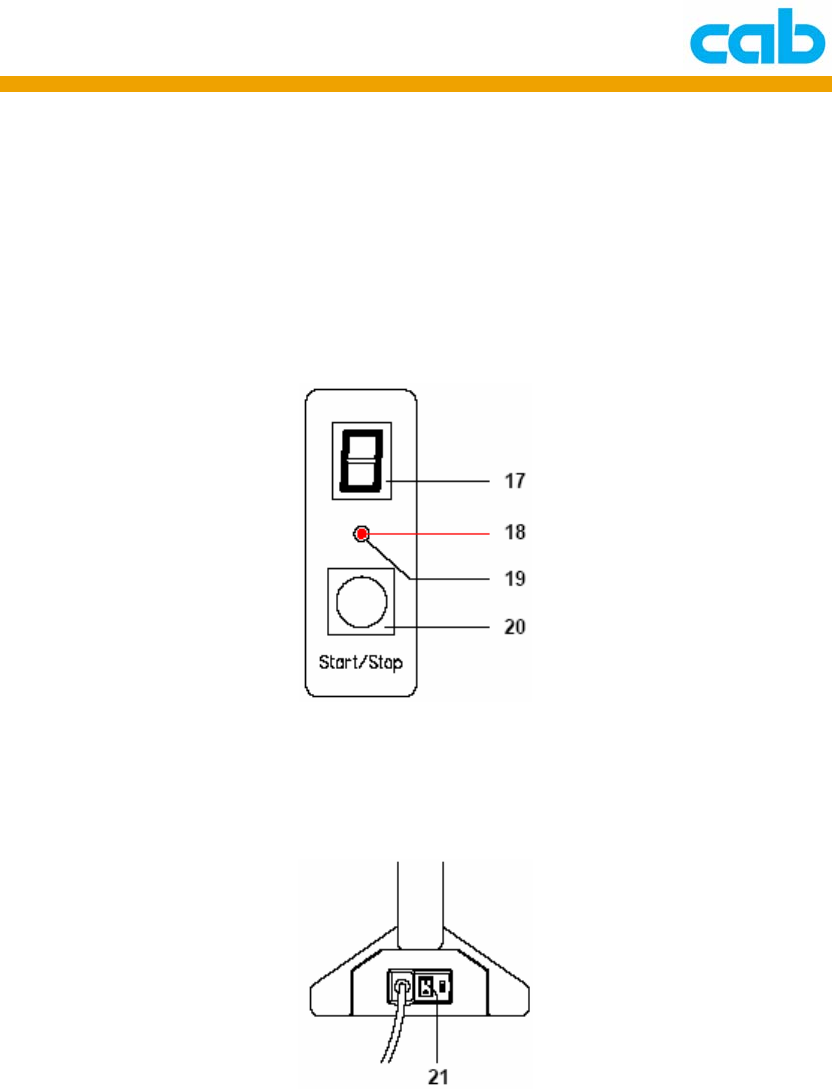

在 MAESTRO 2M 操作面版上有一速度控制键（18）可用来切换运作
速度，可用细长工具插入介于显示器（17）与开始/停止键（20）之间
的洞孔（19）按到此键；
在开启电源开关（21）后，可按速度控制键（18）切换三种速度：
显示器显示 ”1” 时速度：100 mm/s
显示器显示 ”2” 时速度：200 mm/s
显示器显示 ”3” 时速度：300 mm/s
此三种速度可由速度控制键（18）做循环切换，亦可在机器运作时做切
换，只要按住速度控制键（18）就会显示设定速度；
而开始/停止键（20）是用来切换待机模式（显示器显示 ”0”）与 切 割 模
式，当机器运作时，下裁刀会以预设运作速度转动。
