cab Technology Co., Ltd.
11
五、裁刀更换
z 在进行更换前，请拔除电源线，并将上裁刀移动到预设停放位置！
z 在更换上下裁刀时，务必依照第三章第四节（上裁刀停止位置
调整
）调整上裁刀的停止位置！
z 当取放裁刀时，应戴上保护手套！

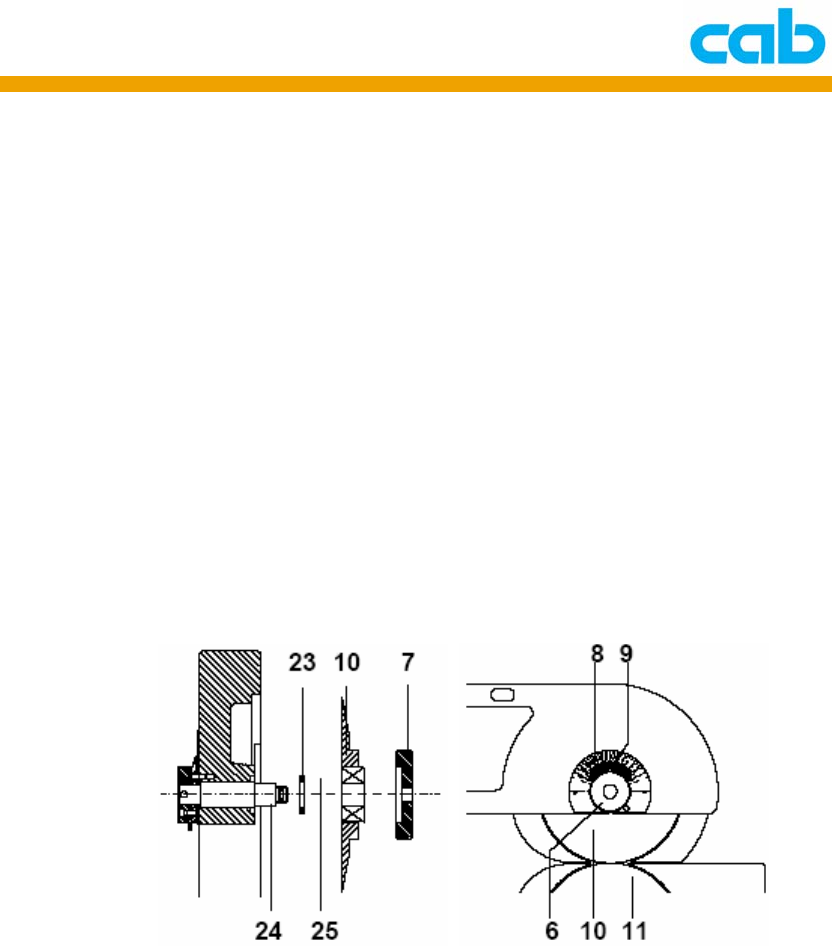

1. 上裁刀更换
（Art.-No.：893 0501）
① 确定上裁刀是在停放位置；
② 松开旋钮（7）并从裁刀轴（24）上移出该旋钮；
③ 从裁刀轴（24）上移除圆形裁刀（10）；
请勿遗失介于裁刀（10）与裁刀轴（24）上的垫片（25）！如有需
要请更换该垫片（25）！
④ 将替换的裁刀（10）装入裁刀轴（24）；
⑤ 装入旋钮（7）并锁紧；
⑥ 依需要调整上裁刀（10）高度位置（依照第三章第三节 上刀片调
整
）；
cab Technology Co., Ltd.
12

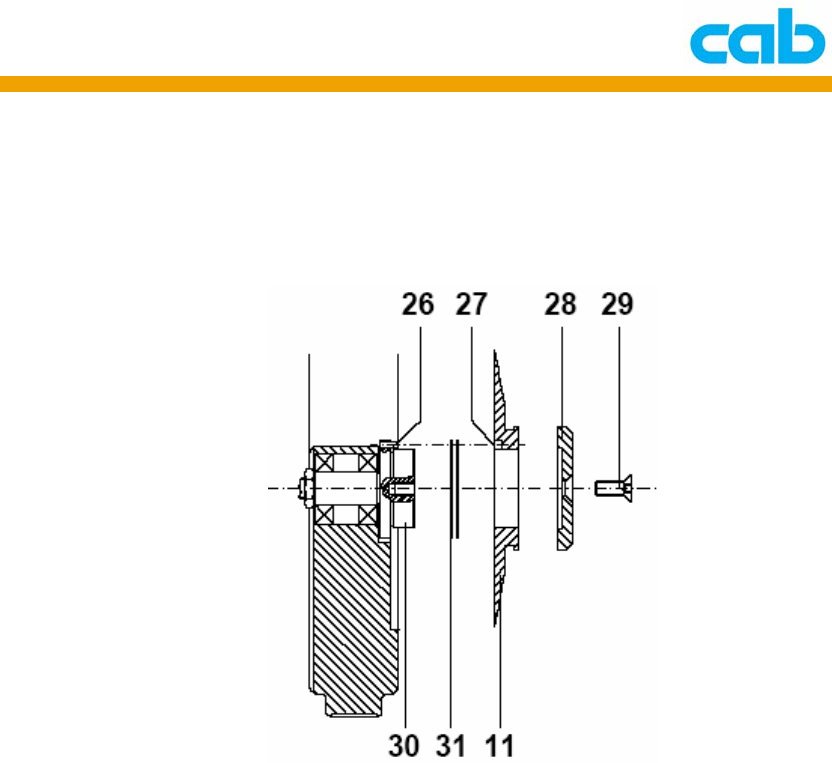

2. 下裁刀更换
（Art.-No.：893 0513）
① 确定下裁刀是在停放位置；
② 从裁刀轴（30）处卸下螺丝（29）并移除圆形盖子（28）；
③ 从裁刀轴处取出裁刀（11）；
此时可看到介于裁刀与裁刀轴之间的垫片（31），该垫片应留在裁
刀轴上，或依需要更换；
④ 于裁刀轴上放入替换之裁刀（11），确定裁刀轴的卡笋（26）有卡
入裁刀上的固定孔（27）；
⑤ 装入圆形盖子（28）并插入螺丝（29）；
⑥ 固定裁刀避免转动并锁上螺丝（29）；
【重要事项】
当在固定裁刀时，由于可能造成伤害，故请特别注意！
⑦ 依需要调整上裁刀（10）高度位置（依照第三章第三节 上刀片调
整
）。
cab Technology Co., Ltd.
13

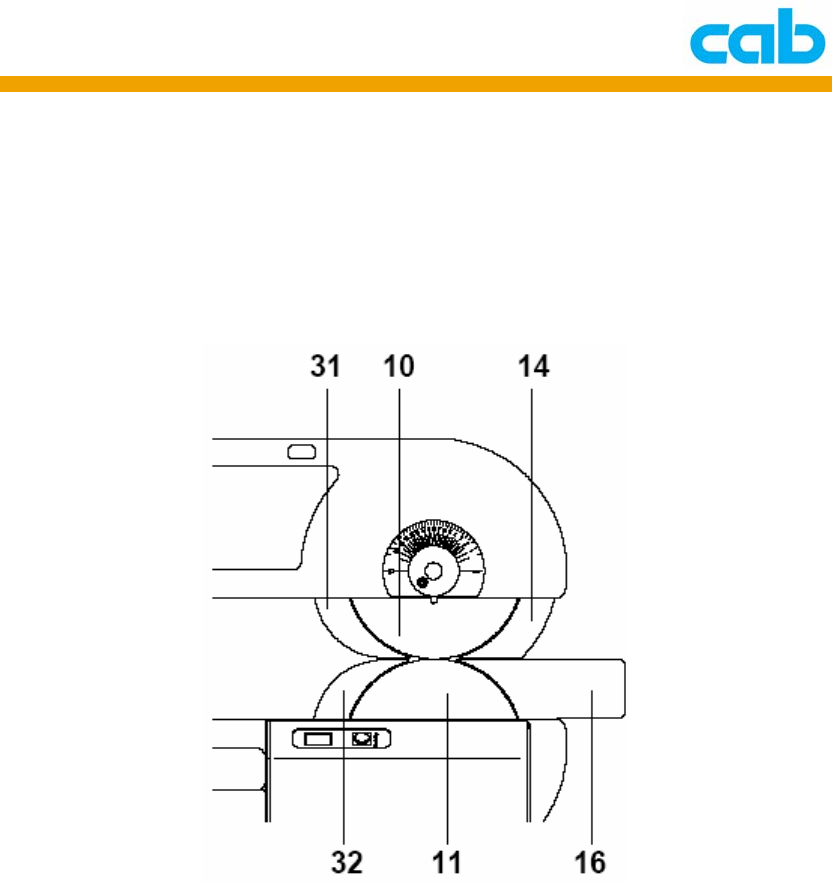

【重要事项】
为确保机器运作正常，保持下导引板（16）、上导引板（14）、上下裁刀保
护板（31、32）皆与裁刀（10、11）保持一直线，该前置作业已藉由在机器
机构与上述组件间放入垫片完成；
建议上述组件仅在绝对需要时才拆解，在此情形下（例如：由于从PCB上脱
落之非常细小的物体造成机器卡住），所有垫片皆须非常小心的推放到一边，
一旦重装回机器，所有垫片必须归位。
