cab Technology Co., Ltd.
3
三、设定与启动
当 Maestro 2M PCB 切割机放置于稳固的平台（1）后，该机器即可启动。当
第一次使用该机器时，建议使用软布擦拭刀面上的保护油。
1. 接地
由于切割 PCB 时有产生静电的可能，故有必要把机器接地，可于机器后
方的 10mm 揿扣（2）做接地；
2. 连接电源线
电源插孔（5）位于机器的后下方，步骤如下：
I. 先确认电压选择器（3）上有正确显示所输入电压，如需变动输入
电压，如 115V 改变为 230V，方法如下：
a. 打开模块盖（4）；
cab Technology Co., Ltd.
4
b. 取出并选择正确电压后再放回原来位置；
c. 如有需要更换保险丝，请依电压值更换：
230V 使用 500mAT 保险丝
115V 使用 1AT 保险丝
d. 关上模块盖，此时正确电压数值会显示在模块盖孔上。
II. 于机器后方的电源插孔（5）上插上电源线，并接上有接地的电源。
3. 上刀片调整
为避免在运送过程可能会损害到刀片，上裁刀（10）被固定在「停放位
置」，如此便与下裁刀有最大间距，因此上裁刀在开启机器前必须被设
定到工作位置：

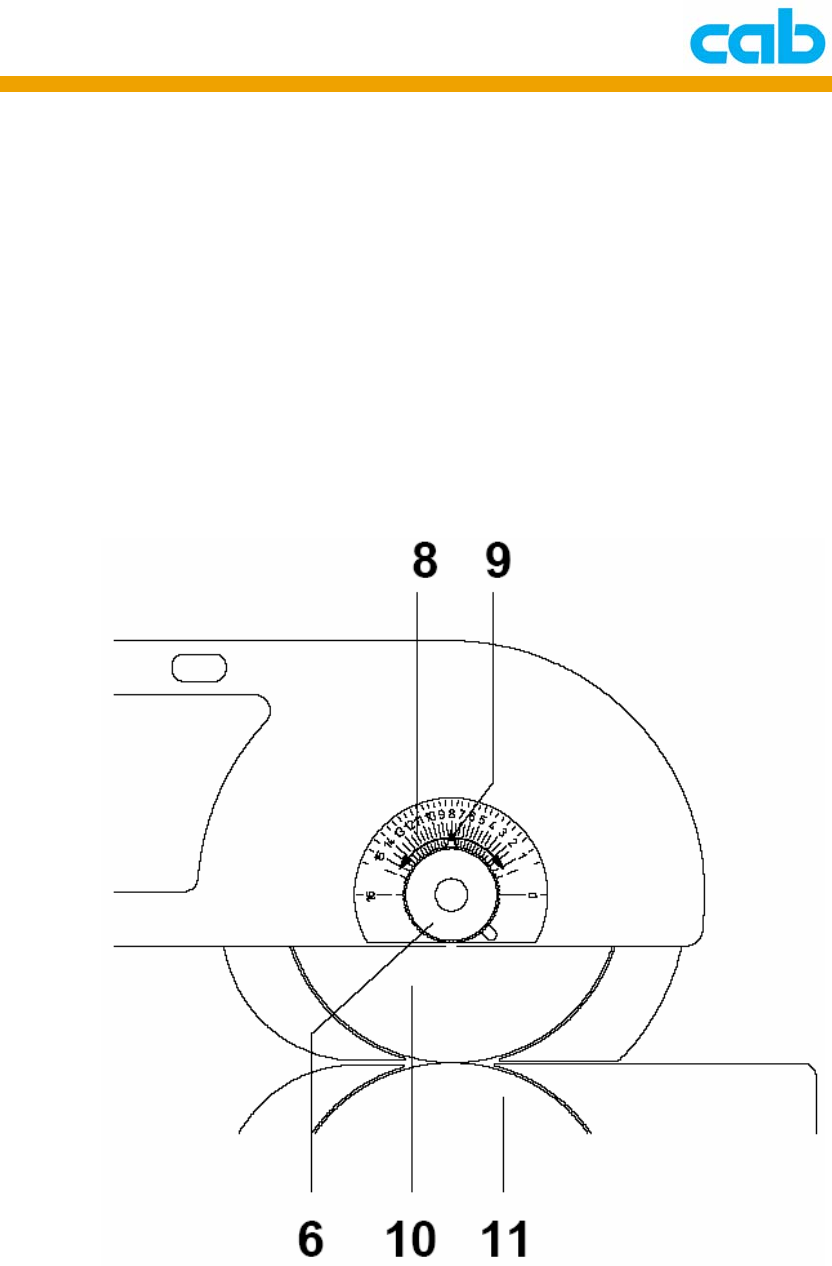

① 操作者可看到在机器上有一上裁刀高度调整指示的刻度装置（8），
可以 1/10mm 的间隔调整，指示器上的指针（9）指在 16 的位置；

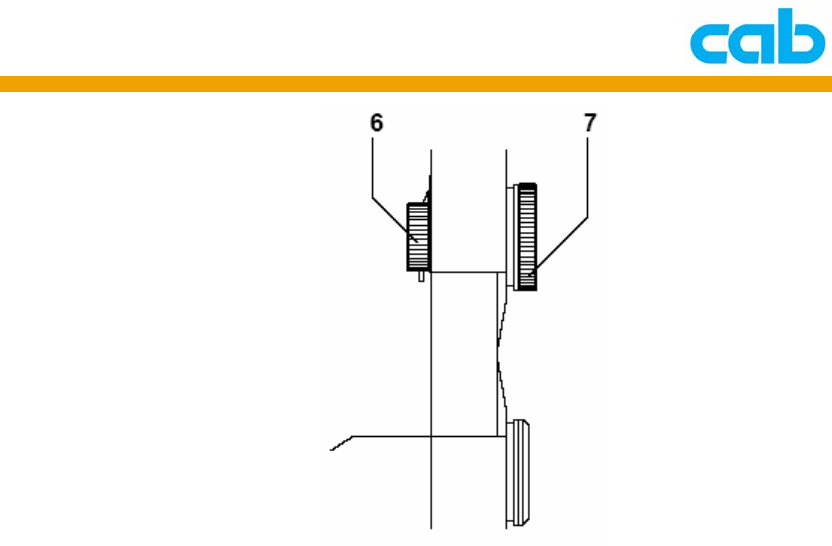

② 在调整上裁刀时，先握住旋钮（6）并同时转松旋钮（7）；
cab Technology Co., Ltd.
5
③ 以顺时针方向转动旋钮（6）直到不能转动为止，上裁刀（10）会
往下移动到碰触下裁刀（11），也就是低点位置，注意该位置时的
指针（9）所指的刻度，以备后续调整，此低点位置会挡住上裁刀
以防止调整过度；
④ 以逆时针方向转动旋钮（6）直到指针指到介于低点位置与刻度 16
的中间位置；
⑤ 拴紧旋钮（7）并执行几次切割测试以确定是否可正常裁切 PCB，
如无法正常切割，则需慢慢缩减上下裁刀的间距，松开旋钮（7）
并以顺时针方向转动旋钮（6）直到上裁刀移动到适当距离，再锁
紧旋钮（7），此调整可帮助降低切割力道，这对于 PCB 上靠近切
割凹槽的敏感组件非常重要；
【重要事项】
在搬动机器到新位置之前，把上裁刀设置到「停放位置」，以确保裁刀
在移动过程中不受损伤。
4. 上裁刀停止位置调整
上裁刀的低点停止位置调整在出货时已设定好，而在长时间使用机器
后，如需在特地温度下做切割时，最好重新调整上裁刀的低点停止位置：
① 先握住旋钮（6）并同时转松旋钮（7）；
