KE-3010_20_MS参数说明.pdf - 第10页
机器控制参数 2-1 2 详细操作 记述各画面的启动方法 及其内容。 2-1 Head 2-1-1 L- Head Z 轴 PTP 动作 如将 “ 动作区分 ” 、 “ 速度区分 ” 、 “ 行程区分 ” 设置为欲 编辑的索引，即可对所设定的区分中的速度 控制参数进行编辑。
机器控制参数
1-4
表
1-2-1
机器控制参数设定项目（
3/3
）
No.
主菜单
子菜单
设定内容
64
其他 校准标记识别信息 进行与标记（共通标记、CAL块标记）相关的设定。
65
示教步骤控制 进行示教步骤控制的设定。
66
送料器送料信息 进行送料器敲击信息的设定。
67
检测负荷吸嘴的控制数据 进行有关负荷吸嘴控制的设置。
68
CDS
进行
CDS
的设置。
69
激光信息 进行激光信息的设定。
70
LNC60用户模板数据 进行LNC60的设置。设置元件形状的阈值。
71
元件阈值 进行各种阈值的设定。
72
3端子SOT方向检查信息 进行3端子SOT方向检查的设定。
73
UPS
信息 进行停电时的待机时间的设定。
74
FCS生产控制参数 进行FCS生产控制参数的设定。
75
D
型剪切识别
进行
D
型剪切识别的设置。
76
前端识别
进行吸嘴前端识别值的设置。
77
预热速度详细设置 进行预热用速度的设定。
78
温度校正默认设置※
2
进行各贴片头温度校正用默认值的设置。
79
电动送料器参数设置 进行电动送料器参数的设置｡
80
设置切割参数 进行切带机参数的设置｡
81
电动送料器吸取位置补正
进行电动送料器的吸取位置校正参数的设置。
82
HMS设置 进行VE HMS参数的设置｡
83
EPV
进行吸取
/
贴片监视器的设定。
84
其他 进行其他的设置。
机器控制参数
2-1
2
详细操作
记述各画面的启动方法及其内容。

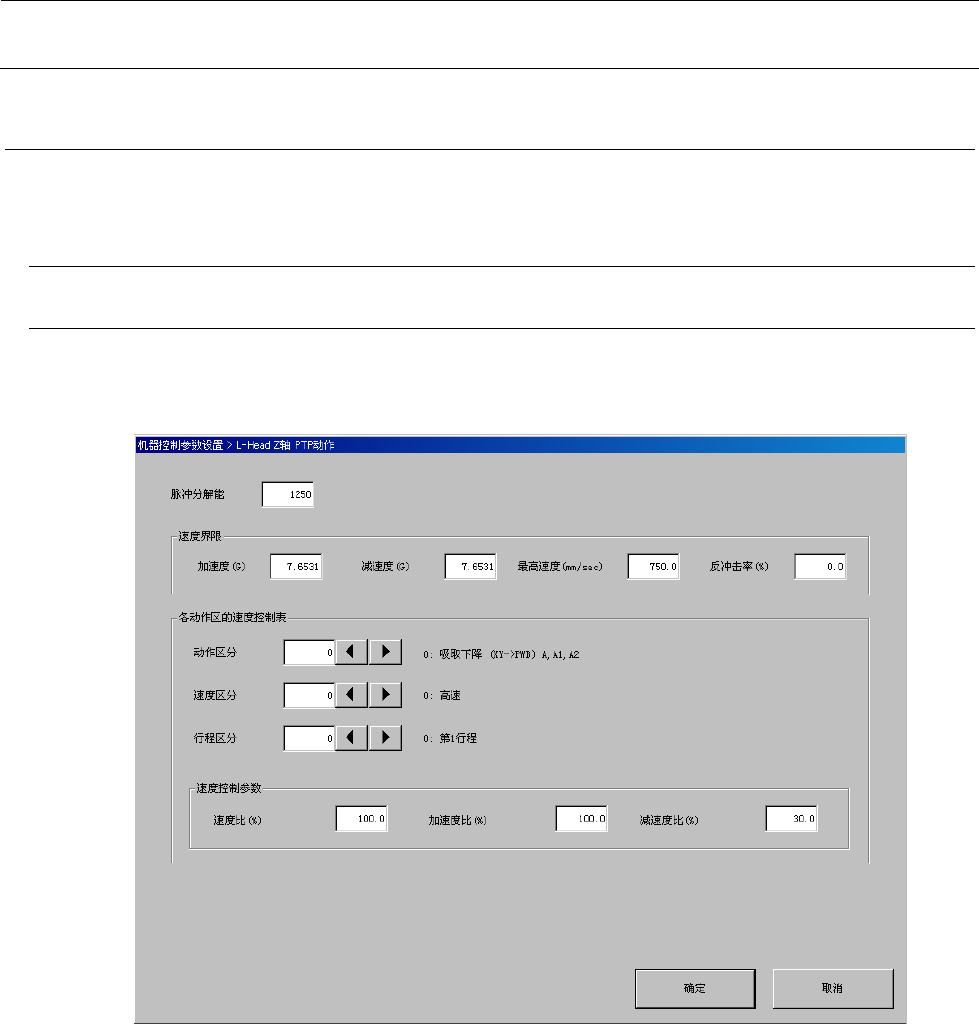

2-1 Head
2-1-1 L-Head Z
轴
PTP
动作
如将“动作区分”、“速度区分”、“行程区分”设置为欲编辑的索引，即可对所设定的区分中的速度
控制参数进行编辑。
机器控制参数
2-2
2-1-1-1
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
脉冲分解能
1nm/Puls
e
2
速度界限 加速度
-10 10 G
3
减速度
-10
10
G
4
最高速度
-100000
0
100000
0
mm/sec
5
反冲击率
-100000 100000 %
6
各动作区的
速度控制表
动作区分
0 24
参照 2-1-1-2 动作区分
7
速度区分
0
14
参照
2-1-1-3
速度区分
8
行程区分
0 1
参照 2-1-1-4 行程区分
9
速度控制参数 速度比（
%
）
-100000
100000
%
10
加速度比（%
）
-100000 100000 %
11
减速度比（%
）
-100000 100000 %
