4-7-5. 基板表面及背面可贴片范围
※1：可贴片的最大元件高度
元件尺寸
元件高度规格
元件对角
50mm 以下
元件对角
50mm 以上
88mm
以下
元件对角
88mm 以上
SC
规格
6mm
-
-
NC
规格
12 mm
12 mm
5mm
HC
规格
20 mm
20 mm
5 mm
EC
规格
25 mm
20 mm
5 mm
基板夹紧方式
以基板上面为基准，在传送轨道上从固定侧、可动侧两端，钳夹夹板的方式。
基板宽度调整方式
・标准 ：使用手把手动调整的方式。
・选购项 ：使用马达自动调整基板宽度的方式。（基板最小尺寸：50.0mm x 50.0mm）。
基板定位基准
・外形基准
・销基准（选购项）
最大
40mm
最大 ※１
SC: 6mm
NC: 12mm
HC: 20mm
EC: 25mm
3mm
3mm
21
4-7-6. 基板位置校正功能

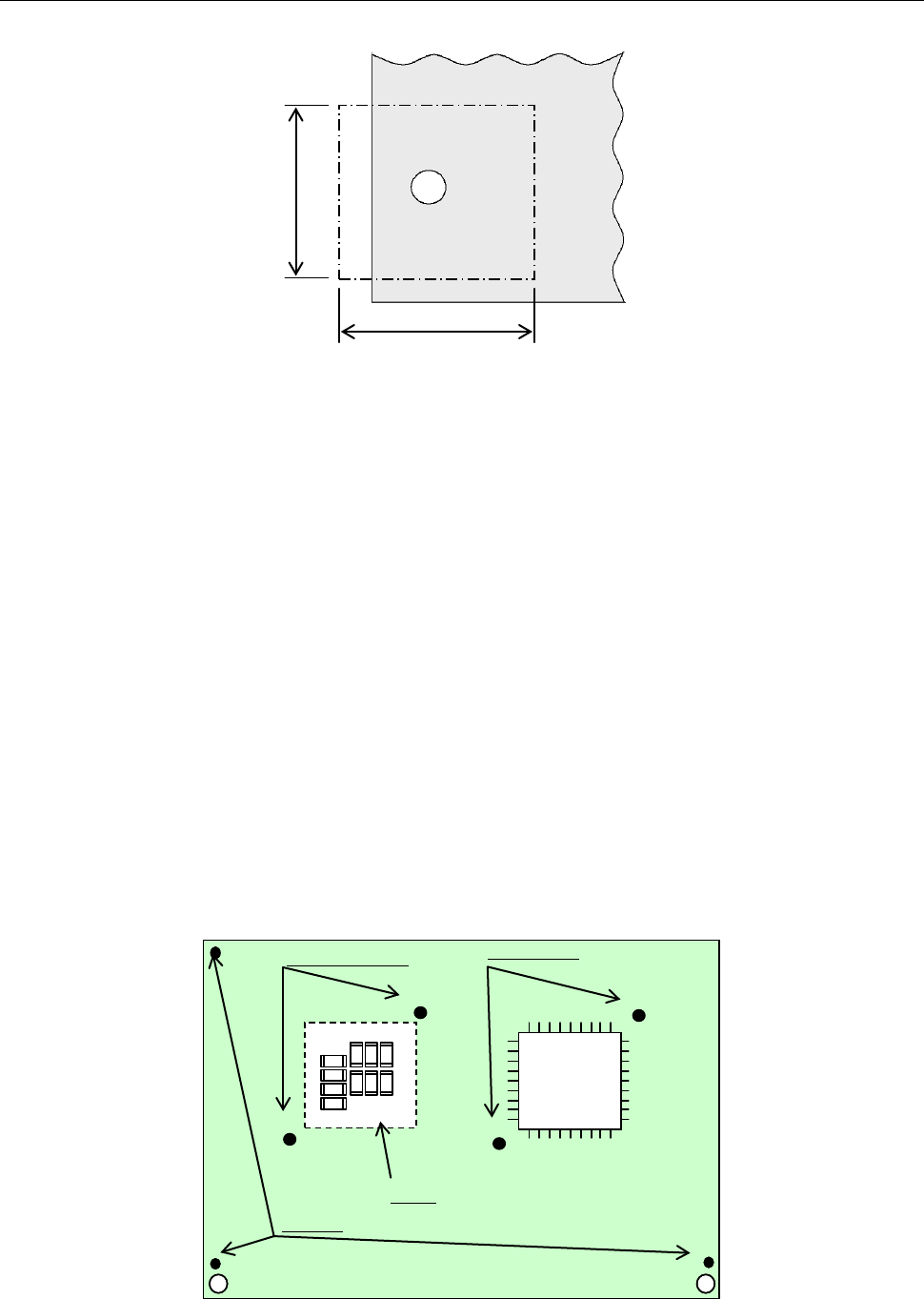

基板基准标记识别视野
□6.3mm(摄像机视野范围)
图 基准标记识别视野
基板基准标记识别窗口尺寸
可在最大 6.3mm 的范围内进行调整。但应确保识别标记与周围的间隙。
识别标记的种类及校正方法
·基板基准标记
在基板上设置 2 处或 3 处标记，用于校正整块基板。
检测出 2 处时，可对整块基板的位置偏移、角度偏移、基板的伸缩进行校正。
检测出 3 处时，可进一步对基板的 XY 直角的偏移进行校正。
·元件定位标记
进行 IC(QFP)等精度要求更高的贴片时，要使用单个元件上设置的 2 处或 3 处标记，以贴片点为
单位进行贴片位置的校正。
·区域、元件定位标记
对有多个元件贴片位置的组，可设置 2 处或 3 处(任意位置)标记，以便对组内元件的贴片位置进
行校正。
注: 可设置在任意位置上。但有 3 处基准标记时，标记的 3 个点不能排列在一条直线上。
(建议在基板 4 个角设置标记)
图 基准标记与元件定位标记
贴片组
基板
识别标记
基板识别视野
6.3mm
6.3mm
基准标记
贴片组
区域元件定位标记
元件定位标记
22
识别标记的基本材质
· 采用未涂层的铜或已涂层的铜。
· 识别标记表面与相邻的印刷电路配线材质之间，必须有明显的反差。
· 识别标记不得被氧化，也不得使用粗劣老化的材质。
识别标记的涂层
标记的表面应进行下述涂层加工。
· 透明的抗氧化涂层加工
· 镀镍加工
· 镀锡加工
· 镀金加工
· 热空气均涂钎焊加工
标记形状
· 标准标记包括“识别标记形状”中所示的 13 种类型。
· 识别标记形状”以外的标记，用户可制作模板，通过图案匹配功能进行识别。
注 1 最多对应 3 种基准标记，6 种区域、元件定位标记。
注 2 在视野范围内不得有形状类似的图案。必须有明确的反差。
· 三角形、黑白相间的方格以及用户模板，旋转 90°后标记也可识别。

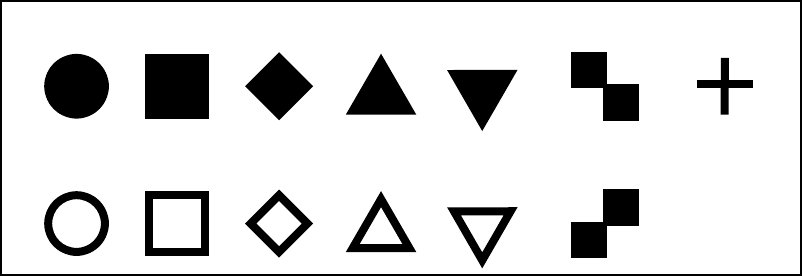

图 识别标记的形状
识别标记，依照 EIAJ ET-7302《表面贴装印刷电路板用识别标记》规定。
圆形
正方形
菱形 三角形
倒三角形 黑白相间方格
十字
中空圆形 中空正方形 中空菱形
中空三角形
中空倒三角形
黑白相间方格
