24
5.
标准功能与选购项
5-1.
标准
5-1-1. 多吸嘴图像识别功能（MNVC: KE-3010 为选购项）
IC Head 加上 LNC 60 Head，具有对吸取的元件用 VCS 进行图像识别和贴装的功能。也可用于通用图
像元件的识别、共面性检查（选择共面选项时）。
使用 MNVC，可大幅度地提高小型图像定心元件多的基板的生产效率。

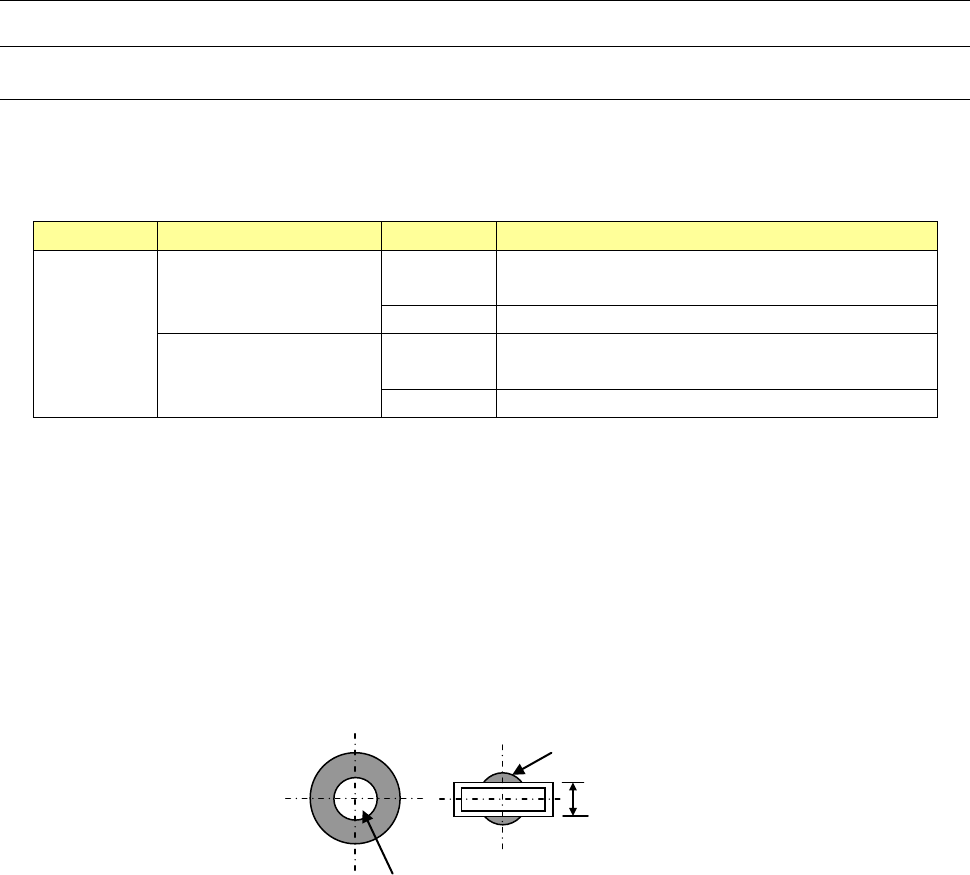

适用元件尺寸
(单位:mm)
识别方法
VCS
种类
照明种类
元件尺寸
VCS
统一识别
标准摄像机
（视野 54mm）
反射
□
3.0
～
□
33.5
（
6
吸嘴同时吸取时□
3.0
～□
10.0
）
透过
□
3.0
～
□
6.0
高分辨率摄像机
（视野 27mm）
反射
1.0
×
0.5
～
□
20.0
（
6
吸嘴同时吸取时□
3.0
～□
10.0
）
透过
□
3.0
～□
6.0
*1 在 LNC60 不能用行分段识别。
*2 可用 L Head 识别的元件高度、引脚间距、球间距、球径，与 RHead 相同。
*3 最大元件尺寸□33.5mm 仅能在 L3,4 Head。L1,2,5,6 Head 的最大产品尺寸为□20.0。但即使
超过□20.0 时，也可适应 24×11mm
适用吸嘴
・标准吸嘴: 500～508 为适用吸嘴。但 505～508C 需为防眩吸嘴。
・特别订货吸嘴:
用 VCS 摄像时吸附面应不发光。
但是距离吸嘴±2.0mm 范围除外。
高速不间断图像识别（
S-VCS
）
此功能是在 VCS 上不间断识别图像的功能。实现 IC 元件等的高速识别、贴片。（S-VCS）
□10mm 以下元件，可使用所有 Head（LNC60,IC Head）吸取，不间断识别。吸取超过□10mm 的
元件时，尽管使用 LNC60 Head 的吸嘴数有限制，仍然可以不间断识别。
但是，对于以下条件不适用。
※不间断识别不适用的条件
「在引脚元件类型中元件要素组数为 3 以下，外部引脚或内部引脚的元件要素为 2 以上」之外的通用
图形元件、使用透过照明的元件、超过□33.5mm 的元件、XY 速度为低速以下的元件、设定了识别中
心偏差的元件、分割识别元件，不进行高速不间断识别。
另外，若使用以往的识别方法对贴片节拍有利时，则不进行高速不间断识别。
发光范围应
Φ
4mm 以下
应不发光
宽度应在 4mm 以下
25
5-1-2. 高度测量装置 (HMS)
制作吸取数据时，通过激光传感器自动测量元件的吸取位置高度。
吸取面为玻璃等透明物体(LED 等)、镜面状态下几乎全部反射的元件、蓝色元件及 0603 以下的不能使
用。也可作为示教点使用。
5-1-3. 真空泵
可控制空气压缩机的空气消耗量，提高吸取元件时的供气稳定性。
5-1-4. 供料器悬浮传感器
旨在避免带式供料器、管式供料器、托盘架没有安装正确时造成机械故障。
传感器检测出有问题时，XY 轴即刻停止，并警告操作员。
5-1-5. 元件数据库
元件数据库，是制作及管理在贴片机主机、外部程序装置（EPU）生产程序使用的「元件数据」的软件。
使用元件数据库，可对元件数据进行统一管理，编辑数据，缩短生产程序的制作时间。
※使用元件数据库时，需要外部 PC。
元件数据库用 PC 的必要配置列表如下。
推荐配置
种类
Windows XP
Professional Edition
SP2 以上
Windows Vista Business
Edition SP1 以上
Windows 7
Professional(32bit)
Windows 10
Professional (64bit)
主机
IBM PC-AT
兼容机
CPU
Pentium
Ⅳ
3.2GHz
以上
Intel Core2 Duo 2.40GHz
以上
Intel Core i3
3.0GHz 以上
内存
1GB
以上
2GB
以上
8GB
以上
硬盘
10GB
以上
40GB
以上
50GB
以上
CD/DVD-ROM
驱动器
1 台以上
鼠标
OS
支持的品种
总线插槽
网络用插槽
1
个插槽
图像分辨率
1024×768
1366×768
打印机
OS
支持的品种
接口
100BASE-TX/10BASE-T
对应
LAN
接口（
RJ-45
）
X1
26
5-2.
选项
5-2-1. 坏板标记读入器（Bad Mark Reader / BMR 工厂出货选项）
使用本功能进行设置后，在多电路基板上读取到各条电路有坏板标记(不良电路)时，可不在该电路上贴
装元件。
标记的大小，最小直径为 2.5mm 以上，与基板颜色必须有充分的反差。
基板颜色与标记部位有足够的反射光差时，可切换与基板颜色的明暗反差。
使用本选项时，识别坏板标记的时间比使用标准设备的 OCC 摄像机每一点平均可缩短约 0.1 秒。
5-2-2. 供料器统一更换台方式（工厂出货选项）
可在主机上整批地装卸供料器类，在生产中进行下一次供料器的外部准备，节约准备工作时间。
5-2-3. 不间断运行（工厂出货选项）
在前、后侧装配完全相同的元件进行生产，元件用完时无需中断生产而可连续生产的功能。
生产时只使用基准侧（前侧或后厕）的供料器台架元件。
元件用完时，只从另一侧的供料器台架吸取元件继续生产，因此可在生产进行过程中供给元件。

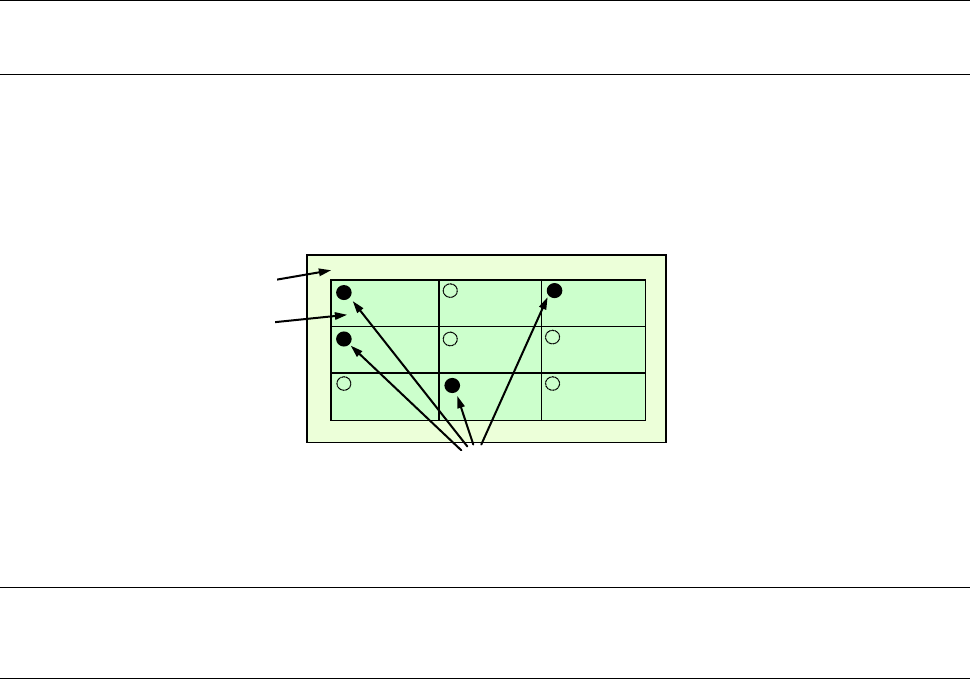

电路
基板
坏板标记
