Ref No. Remarks R 1 Q't y 17 6連フィーダ 搭載部 :リールホ ルダ Feeder set six reams:Reel holder ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 N610027828AA Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3…

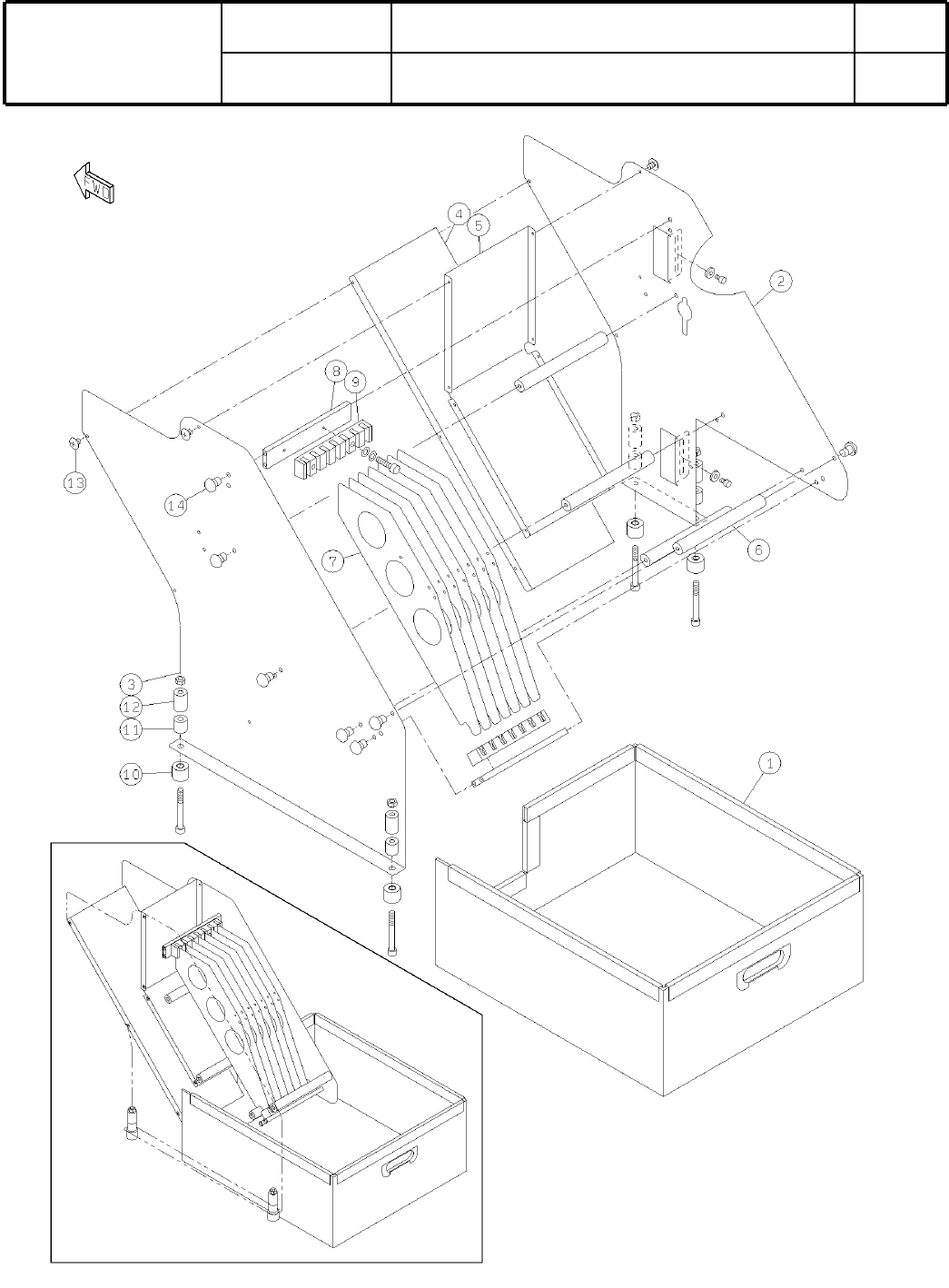

17
6連フィーダ
搭載部
:リールホルダ
Feeder set six reams:Reel holder
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610027828AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S57
Ref
No.
Remarks
R
1
Q't
y
17
6連フィーダ
搭載部
:リールホルダ
Feeder set six reams:Reel holder
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610027828AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
BOX
1
1 N210041890AC
PLATE
1
2 N210041989AC
PLATE
1
3 N210041988AA
GUIDE
1
4 N210041925AA
GUIDE
1
5 N210041456AA
SHAFT
4
6 N210041457AA
SEPARATOR
7
7 N210059445AA
BAR
2
8 N210041462AA
HOLDER
2
9 N210041463AA
URETHANE
4
10 N510016144AA AZXMC25-20-M8
COLLAR
4
11 N510016145AA NCLB8-20-20.0
COLLAR
4
12 N510016146AA NCLB8-20-30.0
SCREW
14
13 N510018277AA
Cross recessed Truss head machine screw M4X5-4.8 A2J (Trivalent)
BOLT
16
14 N510017568AA
SSS 003 Hexagon socket button head screw M6X8-10.9 A2S (Trivalent)
S58
18
6連フィーダ搭載部:フィーダカバー部(CM602)
Feeder set six reams:Feeder cover(CM602)
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット名称
N610027829AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
S59
