Copyright © 2014 by FUJI MACHINE MFG. CO, LTD. All Rights Reserved. confidential 7 1 个工作头 /42,000 C PH 的贴装速度 即使面对微小元件， 也能全速贴装 PLA Y H 24S 工 作头 产能 ： 35,000C PH ／ 42,00 0CPH ( 生 产 优先模式 ) 贴装精度 ：± 2 5μm （ C pk ≧ 1 .00 ）／± 3 …
Copyright © 2014 by FUJI MACHINE MFG. CO, LTD. All Rights Reserved.
confidential
6
38,009 CPH /m2
P 2
l 84,000 CPH
l 2.21 m2
29,791 CPH /m2
A 4
l 150,000 CPH
l 5.035 m2
l 84,000 CPH
l 1.25 m2
67,200
CPH /m2
NXT
A
P
645mm
1934mm
最大限度发挥工厂整体的生产能力
业界首屈一指的单位面积生产率
Copyright © 2014 by FUJI MACHINE MFG. CO, LTD. All Rights Reserved.
confidential
7
1个工作头/42,000CPH的贴装速度
即使面对微小元件，也能全速贴装
PLAY
H24S工作头
产能 ：35,000CPH／42,000CPH (生产优先模式)
贴装精度 ：±25μm（Cpk≧1.00）／±38μm (Cpk≧1.00)(生产优先模式)
对应元件尺寸：03015～□2.6mm, t=2.0mm（
～□5.0mm的元件可使用12型吸嘴）
IPS标准装备
H24工作头
l 正因为是小型轻量工作头才可以实现高速化
l 通过采用飞行拍摄系统工作头不用再在相机前停顿
※ 上述产能和贴装精度源⾃本公司设定的理想测试条件。
Copyright © 2014 by FUJI MACHINE MFG. CO, LTD. All Rights Reserved.
confidential
8

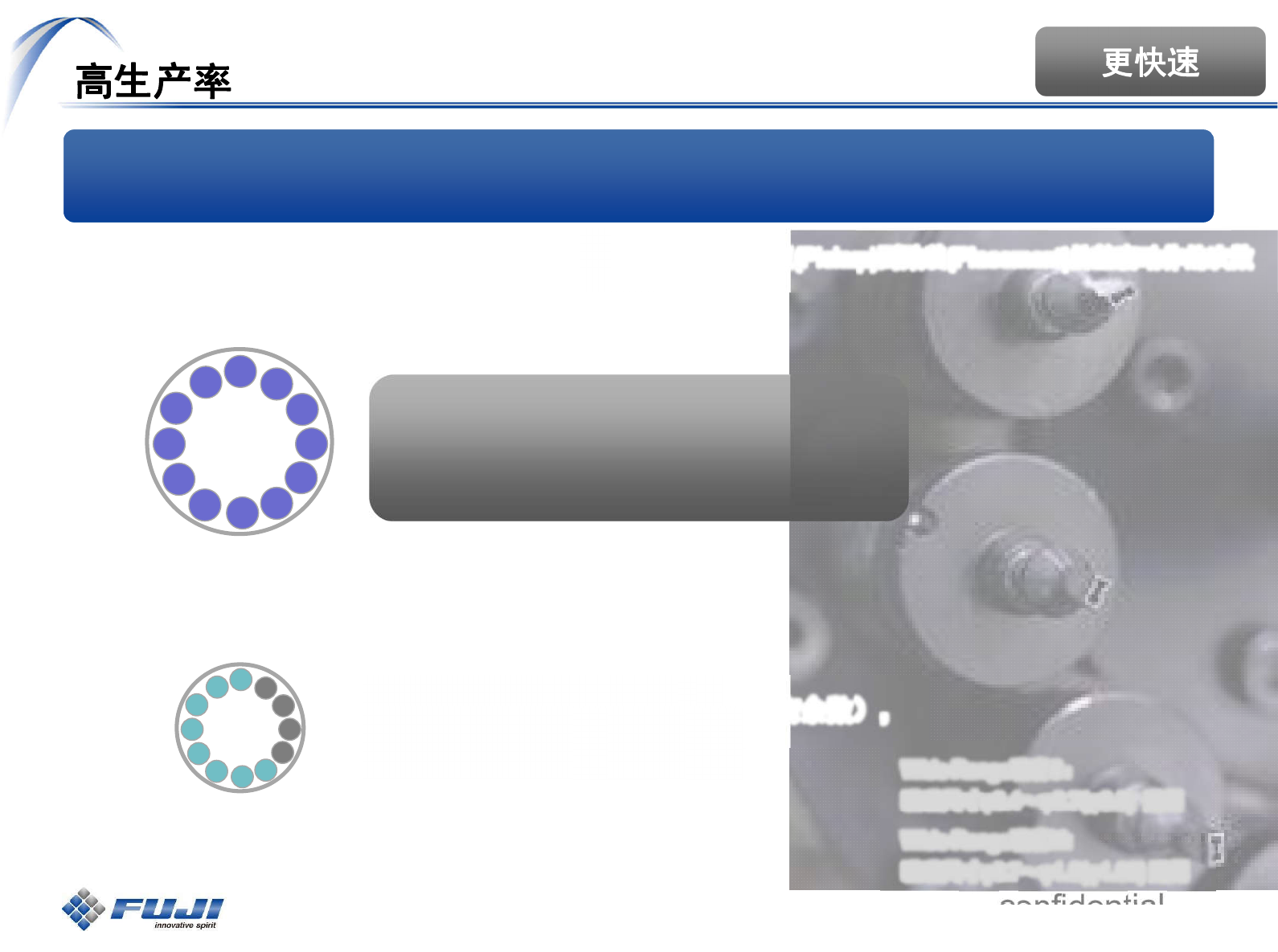

Wide Range吸嘴有助于削减PP次数
4
如果贴装点数不是吸嘴数的N倍（有余数），
就会产生不必要的PP周期。
PP数：完成从吸取(Pickup)到贴装(Placement)的整套动作的次数
使用标准吸嘴时的吸嘴配置
使用Wide Range
吸嘴时的吸嘴配置
无论每种元件的贴装点数是多少，
都不会产生不必要的PP周期。
Wide Range吸嘴S：
吸嘴尺寸φ0.4～φ0.7(φ0.8) 通用
Wide Range吸嘴M:
吸嘴尺寸φ0.7～φ1.0(φ1.05) 通用
