例子：

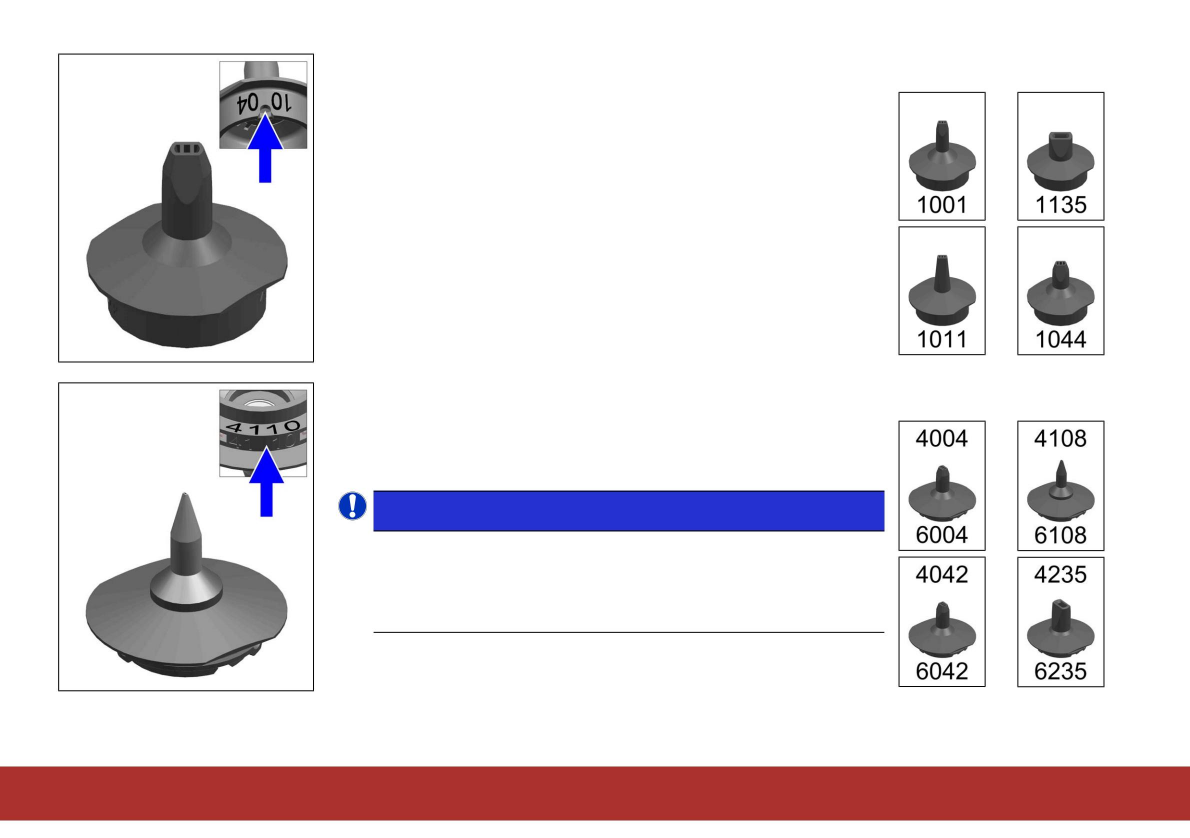

噴嘴系列1xxx：這些噴嘴用於
SIPLACEC&P20A/M。
噴嘴系列4xxx/6xxx：這些噴嘴用於
SIPLACEC&P20P/M2/P2/M3。
該系列中的所有噴嘴在頂部外側都有一個4位數字代碼。
例子：
注意！
該系列中的所有噴嘴在外側和頂部都有一個4位數字代碼。
1‑6
4xxx和6xxx噴嘴設計相同，可相應使用。
例如，4004噴嘴在機械上與6004噴嘴相同。
www.asm‑smt.com
Machine Translated by Google
例子：
分配的GF名稱中的字母I或E表示使用帶有內部或外部相機的雲台。
例子：
分配的GF名稱中的字母I或E表示使用帶有內部或外部相機的雲台。
該系列的所有噴嘴內部都有一個4位數字代碼。
該系列中的所有噴嘴在頂部外側都有一個4位數字代碼。
噴嘴系列28xx：這些噴嘴用於
SIPLACECPP/M。
噴嘴系列20xx：這些噴嘴用於
SIPLACECPP/M。
1‑7
www.asm‑smt.com
Machine Translated by Google
0°組件描述為了使用具有統一定義
的組件形狀，使用四個特定規則描述標準組件。這稱為“0°描述”位置，可讓您在放置期間精
確定義拾取角度。
1‑8
組件形狀編輯器的顯示區域始終顯示組件的0°描述。坐標系的零度原點始終顯示在CS編輯器顯示區域的中心。X軸指向右側，Y軸指向上
方。元件的中心一般對應於坐標系的原點。
規則1定義組件邊沿X或Y方向的對⿑方式。
要描述組件的組件形狀，尺寸應始終取自相應的數據表。確保始終按照俯視圖描述組件。
當吸嘴正確吸取元件時，軸與吸嘴X軸平行。
拾取元件時，元件X軸始終指向與吸嘴長邊相同的方向（例外：具有90°旋轉的特殊吸嘴/更寬角度的非對稱吸嘴，特定於某些應用）。
規則1：具有矩形吸力面的噴嘴與其長邊沿X軸對⿑。分量X
