噴 嘴 適配 器 1 ‑ 32 www.asm‑ smt.com 用 於 重 型 部 件的 VHF‑ Twin 噴 嘴 適 配 器 貨 號。 03149670 噴 嘴 適 配 器 5xx 貨 號 03011583 在 5xx 雙 頭 上 使用 4xx 噴嘴 時 需 要 此 噴 嘴 適 配 器。 另 請 參閱 技術 信 息： TI2011‑01D03 （德語）、 TI2011‑01E03 （…

100%1 / 108

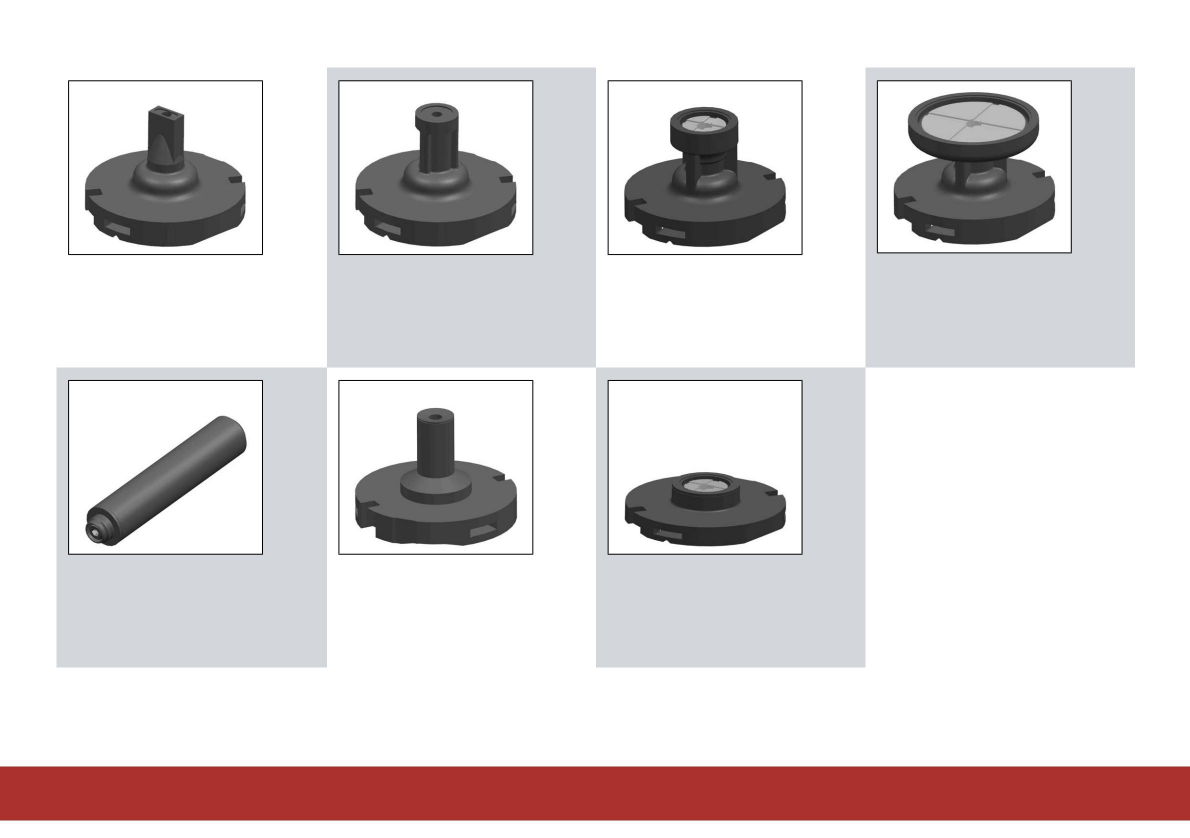

5xx噴嘴類型的系列噴嘴
1‑31
www.asm‑smt.com
L=18.700毫米尖
端：Ø24.000毫米貨
號。03012034
編號。03057554
您可以成套訂購516、
517、518和519噴嘴。
519(熱塑性聚氨酯)
L=18.700毫米尖
端：Ø12.500毫米貨
號。03012011
L=9.750毫米尖
端：Ø12.500毫米貨
號。03089064
518(熱塑性聚氨酯)
L=20.000mm尖
端：Ø8.000mm貨
號。03012042
508（熱塑性聚氨酯）
L=20.000mm尖
端：Ø6.800mm貨
號。03153861
517（威達）
編號。03012036
513（熱塑性聚氨酯）
噴嘴拆卸工具5xx型組件貨
號03014091
L=20.000毫米尖
端：6.000x3.000毫米（長x寬）
請遵守以下噴嘴適配器部分。
516（威達）
Machine Translated by Google
噴嘴適配器
1‑32
www.asm‑smt.com
用於重型部件的VHF‑Twin噴嘴適配器貨號。03149670
噴嘴適配器5xx貨號
03011583在5xx雙頭
上使用4xx噴嘴時需要此噴嘴適配器。
另請參閱技術信息：TI2011‑01D03（德語）、TI2011‑01E03（英語）
噴嘴適配器20xx/28xx至5xx
貨號。
03077941該適配器包
括噴嘴適配器5xx（貨號
03011583）。
噴嘴適配器橡膠密封件–貨號03007323（備件，10件）
這已包含在5xx系列噴嘴中，但必須為4xx系列噴嘴單獨訂購。
噴嘴適配器7xx/9xx至4xx
貨號。
00330027此適配器不
包括噴嘴適配器5xx（貨號
03011583）。
Machine Translated by Google
特殊噴嘴（示例）
1‑33
www.asm‑smt.com
形狀：圓形
該適配器不包括噴嘴適配器5xx（貨號03011583）。
用途：–
鋁電解電容器Ø6.3mm，H：7.7mm–鋁電解電容器Ø10.2mm，H：10.5
mm
2039型短噴嘴，帶唇形密封件貨號。03085670
形狀:抓手
用途：–
典型寬度為13毫米的連接器和其他組件，不能使用吸嘴放置。
外部噴嘴SOKO4xxSSG13貨號。03103196
