www.asm‑ smt.com SIPLACE MeasuringFeeder X 的 測 量 噴 嘴 對 於 0201、 0402、 0603、 0805、 1206 和 1210 類 型 的 小型 芯片 元 件 的 測 量， 有 特 殊的 噴 嘴， 其 尖端 具 有 非 常 高 的 阻力。 注 意 1 ‑ 38 – 貨 號03212452 這 些 測 量 噴 嘴 是 獲得 良 好 測 量 結 果…

100%1 / 108

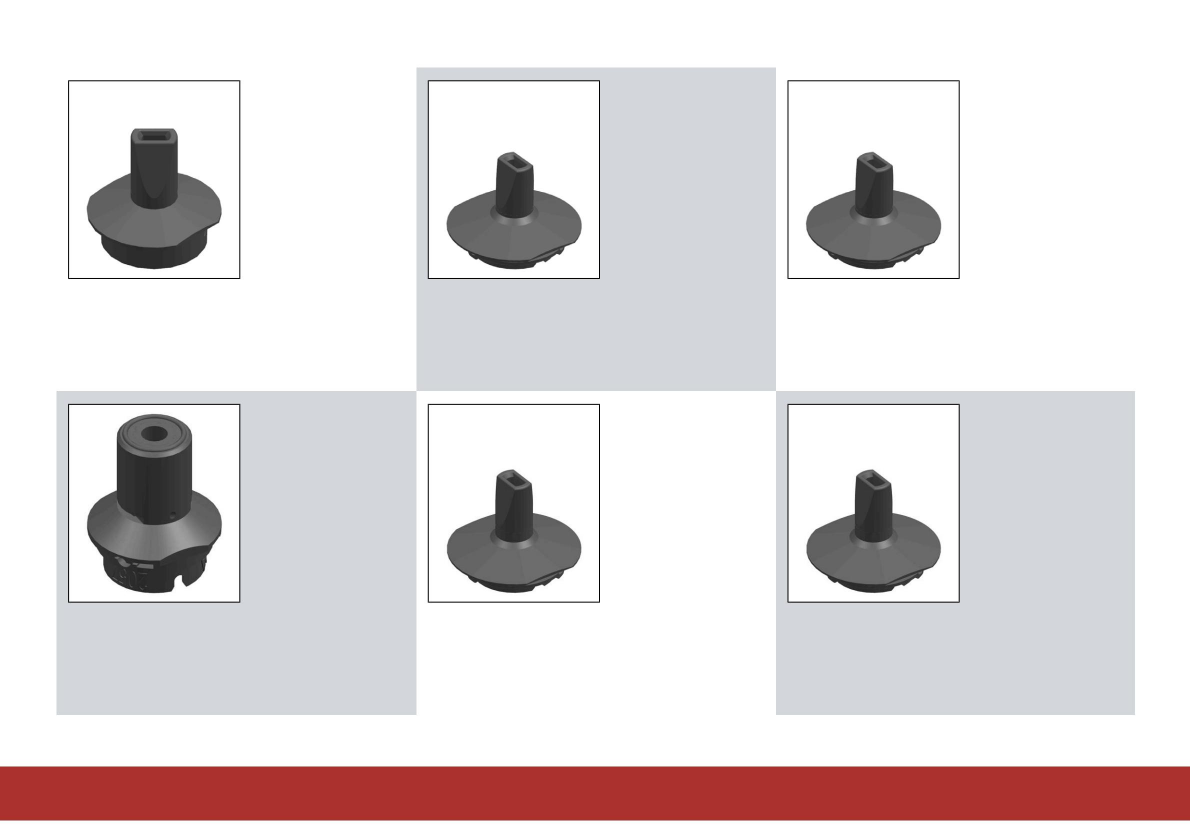

校準噴嘴
1‑37
www.asm‑smt.com
L=9.400毫米尖
端：3.500x1.900毫米（長x寬）
L=15.000毫米尖
端：Ø7.000毫米貨
號。03070280
2057(熱塑性聚氨酯)
1235(熱塑性聚氨酯)
編號。03244946
編號。03244947
L=9.400毫米尖
端：3.500x1.900毫米（長x寬）
4235/6235磨砂(TPU)
L=10.100毫米尖
端：3.500x1.900毫米（長x寬）
4335/6335磨砂(TPU)
編號。03098748
L=9.400毫米尖
端：3.500x1.900毫米（長x寬）
編號。03145384
4235/6235（熱塑性聚氨酯）
L=10.100毫米尖
端：3.500x1.900毫米（長x寬）
4335/6335（熱塑性聚氨酯）
編號。03015222
Machine Translated by Google
www.asm‑smt.com
SIPLACEMeasuringFeederX的測量噴嘴對於0201、0402、0603、
0805、1206和1210類型的小型芯片元件的測量，有特殊的噴嘴，其尖端具有非常高的阻力。
注意
1‑38
–貨號03212452
這些測量噴嘴是獲得良好測量結果所必需的。
測量噴嘴10xx套件（每個帶有2x1403、2x1404、2x1406）
測量噴嘴40xx/60xx組（每個帶有2x4403、2x4404、2x4406）
提供以下測量噴嘴套件：–貨號。03212453
–貨號03212454
SIPLACEPro中的測量吸嘴SIPLACEPro中包含
用於測量小組件的測量吸嘴。
測量噴嘴20xx套件（每個帶有2x2403、2x2404、2x2406）
Machine Translated by Google
SIPLACEMeasuringFeederX的測量噴嘴
1‑39
www.asm‑smt.com
L=9.800毫米尖
端：0.900x0.500毫米（長x寬）
L=16.000毫米尖
端：0.900x0.500毫米（長x寬）
2403（陶瓷）
1403（陶瓷）
編號。03206824
編號。03206827
L=16.500毫米尖
端：0.450x0.350毫米（長x寬）
L=10.400毫米尖
端：0.450x0.350毫米（長x寬）
1406（陶瓷）
2406（陶瓷）
編號。03206826
編號。03206823
L=9.400毫米尖
端：1.700x1.200毫米（長x寬）
L=15.000mm尖
端：1.700x1.200mm(LxW)
1404（陶瓷）
2404（陶瓷）
編號。03206825
編號。03206822
