噴 嘴 處 理 說 明 www.asm‑ smt.com 小截 面 噴 嘴 的 處 理從 包裝 中 取出 噴 嘴 時 務 必 戴 上 乳膠 手 套！ [EN: 00198897‑xx]。 必 須特 別 小心 地處 理 噴 嘴 頭上 開 口 非 常 小 的 噴嘴。 否則 開 口 很 容 易 被弄 髒 或 堵 塞。 避 免 接 觸 噴嘴 尖端！ 另 請 參閱 技 術 信 息 “處理 小截 面 噴嘴” [DE: TI2020‑06D0…

100%1 / 108
注意

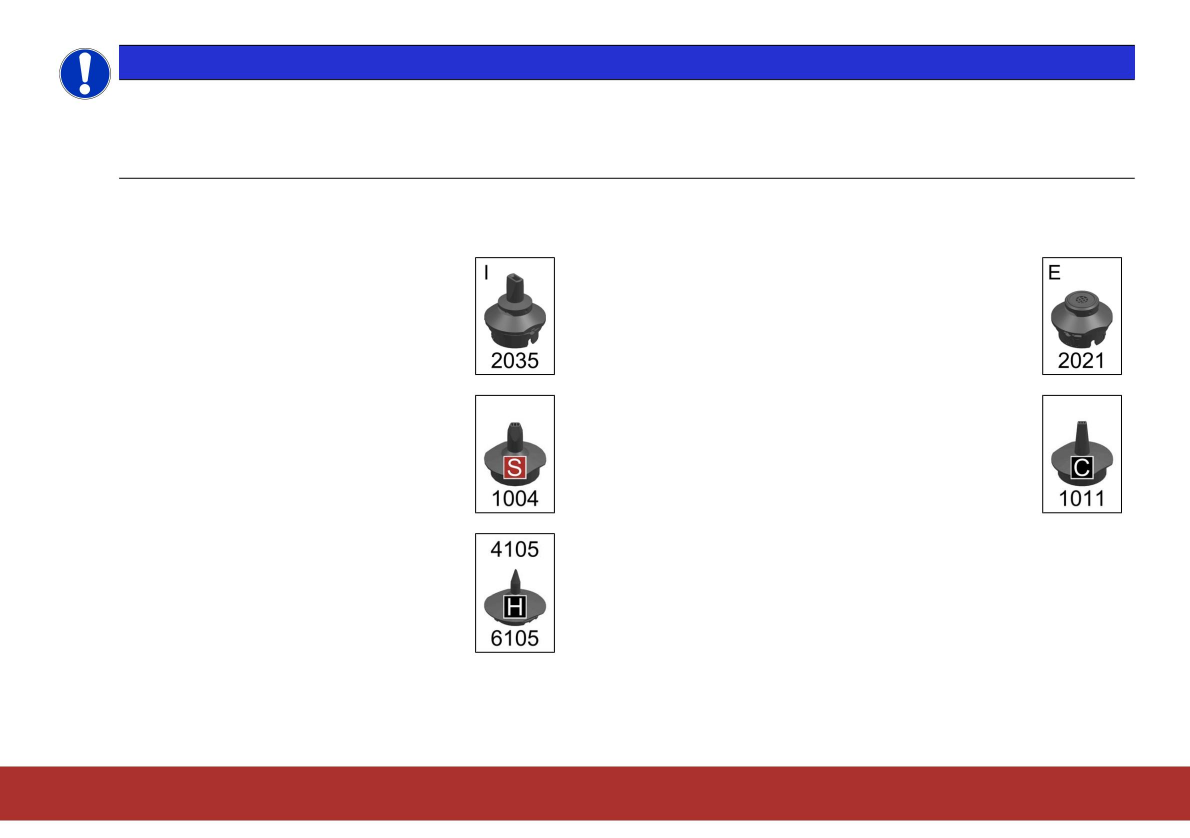

圖例（附例）
www.asm‑smt.com
使用SIPLACECPP/M時，可以使用內部頭部攝像頭或外部固定攝像頭（P&P模式）對組件進行居中。使用內部頭部攝像頭對中，使用
SST30型攝像頭，用於最大27mmx27mm的組件。外部固定相機型號SST33用於最大尺寸為50mmx40mm的組件。
內置攝像頭噴嘴(I)（頭部攝像頭）：
標準吸嘴(S)：使用標準吸
嘴，此元件形狀可實現最佳拾取率和貼裝精度。
替代噴嘴客戶特定用途
(C)：對於某些噴嘴，您可以使用替
代噴嘴。這些只能在特殊情況下使用。
外部攝像頭(E)噴嘴（固定攝像頭）：
用於高密度貼裝的吸嘴(H)：這些吸嘴用於<100
μm的窄元件距離。
1‑3
Machine Translated by Google
噴嘴處理說明
www.asm‑smt.com
小截面噴嘴的處理從包裝中取出噴嘴時務必戴上乳膠手套！
[EN:00198897‑xx]。
必須特別小心地處理噴嘴頭上開口非常小的噴嘴。否則開口很容易被弄髒或堵塞。
避免接觸噴嘴尖端！
另請參閱技術信息“處理小截面噴嘴”[DE:TI2020‑06D02][EN:TI2020‑06E02]。
這尤其適用於元件形狀/封裝形式≤0201的噴嘴。
陶瓷噴嘴清潔說明作為陶瓷噴嘴的高效自動化清潔解決方案，我們推薦使用SIPLACE
噴嘴清潔站。
注意！
如需更多信息，請參閱SIPLACE噴嘴清潔站的操作說明[DE：00198653‑xx][EN：00198654‑xx]和“陶瓷噴嘴清潔”指南[DE：00198896‑xx]
1‑4
Machine Translated by Google

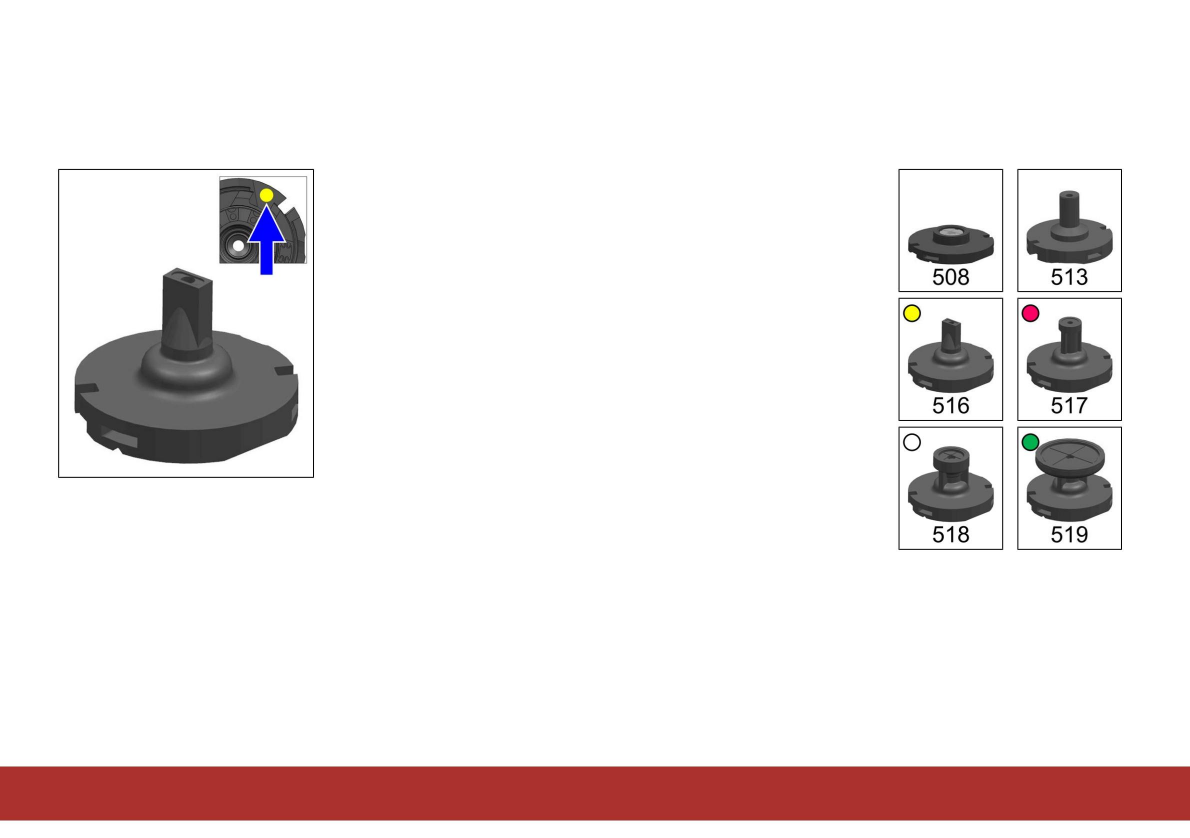

噴嘴系列和顏色編碼
1‑5
噴嘴系列5xx：這些噴嘴
用於SIPLACE雙頭。
噴嘴516、517、518和519在頂部外側標有彩色圓點。
噴嘴系列5xx用彩色圓點標記，其他所有部件都刻有數字代碼。
該系列中的所有噴嘴都配有適配器。
噴嘴分為各種噴嘴系列。噴嘴系列可以通過型號的百位或千位來識別。
www.asm‑smt.com
