Trasport (L)
Conveyor
KMK-1803
7-19
R-L
L-R
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
90990-25J024
BEARING
2
2
90990-28J070
WASHER,PLAIN
1
3
90990-28J110
WASHER,PLAIN
1
4
90KC1-011305
AC SERVO MOTOR
1
5
91312-03006
BOLT HEX,SOCKET HEAD
4
6
91312-03012
BOLT HEX,SOCKET HEAD
6
7
91312-03008
BOLT HEX,SOCKET HEAD
16
8
91312-03014
BOLT HEX,SOCKET HEAD
4
9
91312-04005
BOLT HEX,SOCKET HEAD
4
10
91312-04008
BOLT HEX,SOCKET HEAD
1
11
91312-04010
BOLT HEX,SOCKET HEAD
15
12
KMK-M911F-A0
SPLINE PULLEY ASSY.
1
13
KH2-M9121-00
BEARING
2
14
KHW-M9137-00
COLLAR,BRG.
1
15
KLW-M914A-A0
PULLEY,CONV. ASSY.
2
16
KLW-M918N-00
BRACKET,COLLAR
1
17
KMK-M653A-80
SENSOR DS CV9 SET(Fiber+Amp)
1
KMK-M653B-80(Amp)KLC-M9192-00(Fiber)
18
KLV-M917S-01
GUIDE
1
19
KLV-M917T-01
GUIDE
1
20
KLW-M913A-A2
PULLEY ASSY.
4
21
KLW-M913L-00
PLATE
2
22
KLW-M917C-000
PLATE,GUIDE
1
L-R
23
KLW-M915V-00
BRKT.,TENSIONER
1
24
KLW-M9177-00
FRAME,CONVEYOR
2
25
KLW-M9179-00
PLATE,GUIDE
1
R-L
26
KLW-M917A-00
PLATE,GUIDE
1
Common
27
KLW-M917B-10
BLOCK,GUIDE
2
28
KLW-M917E-00
STAY,PULLEY
2
29
KLW-M917F-00
STAY,SENSOR
2
30
KMK-M917H-00
BELT,CONVEYOR
2
31
KLW-M917K-00
SPLINE 1
1
32
KLW-M917L-00
BELT 297-3GT-9
1
33
KMK-M913V-A0
PULLEY ASSY.
1
34
KLW-M919B-01
GUIDE B
1
35
KLW-M919H-01
GUIDE C
1
36
KLW-M91P5-00
PULLEY:P50-3GT
1
37
KLW-M91P6-00
PULLEY:P25-3GT
1
38
KLW-M9140-A0
PULLEY CONV. ASSY
2
39
KLW-M913R-00
BLOCK,TENSIONER
2
40
90990-46J010
BOLT,THIN HEAD
2
41
91312-05014
BOLT HEX,SOCKET HEAD
2
42
91312-05020
BOLT HEX,SOCKET HEAD
1
43
92012-04010
BOLT, BOTTON HEAD
4
44
92902-04200
WASHER,PLAIN
4
45
92902-05200
WASHER,PLAIN
5
46
92A08-04303
SCREW SET
3
47
95302-03700
NUT HEXAGON
8
48
KLW-M91FG-A0
FRAME ASSY.G
1
R-L
49
KLW-M91FH-A0
FRAME ASSY.H
1
Common
50
KLW-M91FM-A0
FRAME ASSY.M
1
L-R
51
91312-04025
BOLT HEX,SOCKET HEAD
4
31
30
27
9
27
4
23
3
16
10
22
27
24
1
18
12
7
15
7
23
28
2
3
26
5
10
28
2
5
11
25
23
23
17
23
27
28
10
8
19
14
9
19
6
20
16
5
23
5
27
27
23
13
13
21
21
31
30
27
9
27
4
23
3
16
10
22
27
24
1
18
12
7
15
7
23
28
2
3
26
5
10
28
2
5
11
25
23
23
17
23
27
28
10
8
19
14
9
19
6
20
16
5
23
5
27
27
23
13
13
21
21
Width Screw (L)
Conveyor
KMK-1803
7-20
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
90990-25J024
BEARING
2
2
90990-28J058
WASHER,PLAIN
2
3
90990-28J070
WASHER,PLAIN
2
4
90KC1-011420
AC SERVO MOTOR
1
5
91312-04005
BOLT HEX,SOCKET HEAD
8
6
91312-04006
BOLT HEX,SOCKET HEAD
2
7
91312-04008
BOLT HEX,SOCKET HEAD
2
8
91312-04010
BOLT HEX,SOCKET HEAD
4
9
91312-04014
BOLT HEX,SOCKET HEAD
8
10
KG7-M9111-01
PULLEY 1
3
11
KH2-M9121-00
BEARING
4
12
KHW-M9137-00
COLLAR,BRG.
1
13
KLW-M9155-00
PLATE
2
14
KLW-M9157-00
BRKT.,SENSOR
1
L-R
15
KLW-M915V-00
BRKT.,TENSIONER
1
16
KLW-M9175-00
STAY,CONVEYOR
2
17
KLW-M9176-00
STAY,CONVEYOR
1
18
KLW-M917J-00
BELT 417-3GT-9
1
19
KLW-M9A00-30
BALL SCREW W
2
20
KLW-M917W-00
BRKT.,SENSOR
1
R-L
21
91312-05006
BOLT HEX,SOCKET HEAD
2
22
91312-05008
BOLT HEX,SOCKET HEAD
2
23
91312-05014
BOLT HEX,SOCKET HEAD
19
24
91312-05020
BOLT HEX,SOCKET HEAD
1
25
91312-06010
BOLT HEX,SOCKET HEAD
2
26
92902-04200
WASHER,PLAIN
2
27
92902-05200
WASHER,PLAIN
11
28
92A08-04303
SCREW SET
5
30
KLW-M91MC-A0
W MOTOR SUB ASSY.4
1
31
KLW-M917D-A0
BRG.ASSY.
1
26
21
22
23
18
14
15
10
5
4
8
9
16
3
7
27
3
19
30
7
1
9
29
28
25
2
6
6
10
12
17
5
13
15
8
24
26
21
22
23
18
14
15
10
5
4
8
9
16
3
7
27
3
19
30
7
1
9
29
28
25
2
6
6
10
12
17
5
13
15
8
24

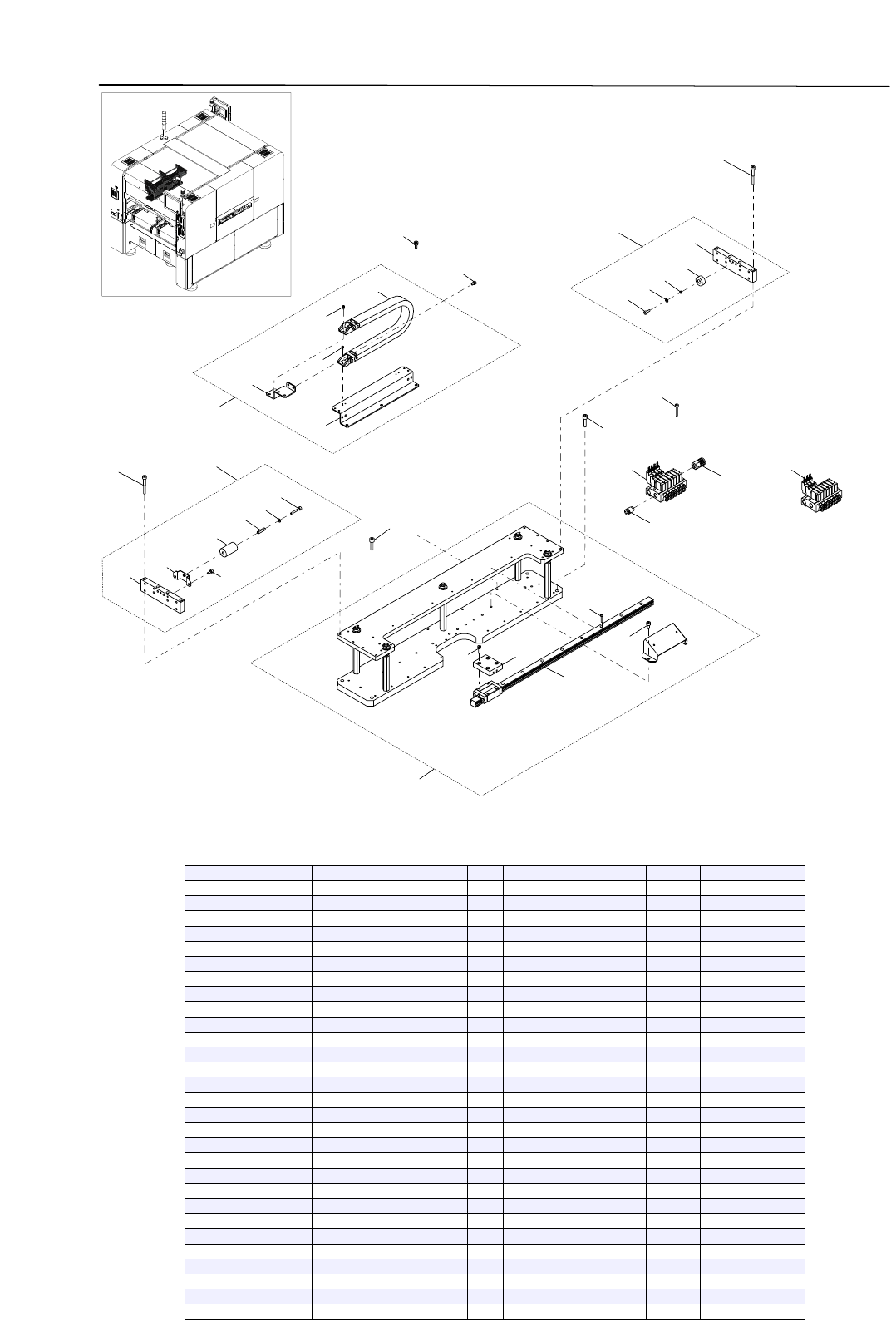

Width Base (L)
Conveyor
KMK-1803
7-21
NO
Parts_No.
Parts_Name
Q_ty
Remarks
Compati
Revision_No._date
1
$KM-11
MUFFLER
1
2
$ATSH6-01
JOINT
1
3
90112-2AJ005
BOLT, HEX.SOCKET HEAD
4
4
91312-04006
BOLT HEX,SOCKET HEAD
2
5
91312-04010
BOLT HEX,SOCKET HEAD
3
6
91312-04025
BOLT HEX,SOCKET HEAD
3
7
91312-05010
BOLT HEX,SOCKET HEAD
5
8
91312-05040
BOLT HEX,SOCKET HEAD
8
9
91312-06022
BOLT HEX,SOCKET HEAD
4
10
92902-04600
WASHER,PLAIN
2
11
KLC-M910N-00
SPACER
1
12
KLF-M915B-00
SPACER
1
13
KLW-M9156-00
PLATE,STOPPER
1
14
KLW-M915G-00
DUCT,CABLE
1
15
KLW-M9174-00
PLATE
2
16
KLW-M917G-00
STAY,DUCT
1
17
KLW-M917M-00
DAMPER
1
18
KLW-M917N-00
DAMPER
1
19
KLW-M917P-00
BRKT.,DUCT
1
21
KMK-M91B4-A0
CONV.BASE SUB ASSY.4
1
22
KLW-M91G1-A0
STOPPER SUB ASSY.1
1
23
KLW-M91G2-A0
STOPPER SUB ASSY.2
1
24
KLW-M91VA-B0
VALVE DS LR-L ASSY
1
L-R
25
KLW-M91VB-A0
VALVE DS RL-L ASSY
1
R-L
26
KLW-M91G5-A0
DUCT SUB ASSY.1
1
27
91312-03016
BOLT HEX,SOCKET HEAD
9
28
91312-04014
BOLT HEX,SOCKET HEAD
4
29
KKE-M9186-00
PLATE 2,GUIDE
1
Assembly accuracy Caution
30
KLW-M913X-00
LINEARWAY
1
