QA表 ＮＯ． 11 (1/2) ＮＯ． 11 (2/2)
机种
１． ３．３Ｖ电压的调整
（１）
ＤＣ－ＤＣ变换器＋３．３Ｖ电压输出: ＋３．３Ｖ±０．０１Ｖ
１．是Ｉ－ＣＸ基板内集成块的电源，对基板的动作有很大影响。
１．用测力传感器测定冲击力时出现测定故障
２．传送ＩＮ及ＯＵＴ马达发生故障
３．本基板附带的其他功能出现故障
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１４】－１１
使用数字式万用表，接在校验端子
『３．３ＶＲＥＦ』和『ＧＮＤ』
上测量电压。
对『３．３ＶＲ』的旋钮进行调
整，使达到『＋３．３Ｖ±０．０
１Ｖ』。
内容 処理
变更履历
日期
ＣＸ－１
装置名称
电力
确认方法及调整方法（故障处理方法）
功能名称
Ｉ－ＣＸ基板内部电源电压的调整 作成日
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40031754 Ｉ－ＣＸ基板
GND
A/DREF
3.3REF
A/DVR
3.3VR
I-CX
C
N
1
VR2（3.3VR）
TP1（GND）
TP3（3.3VREF）

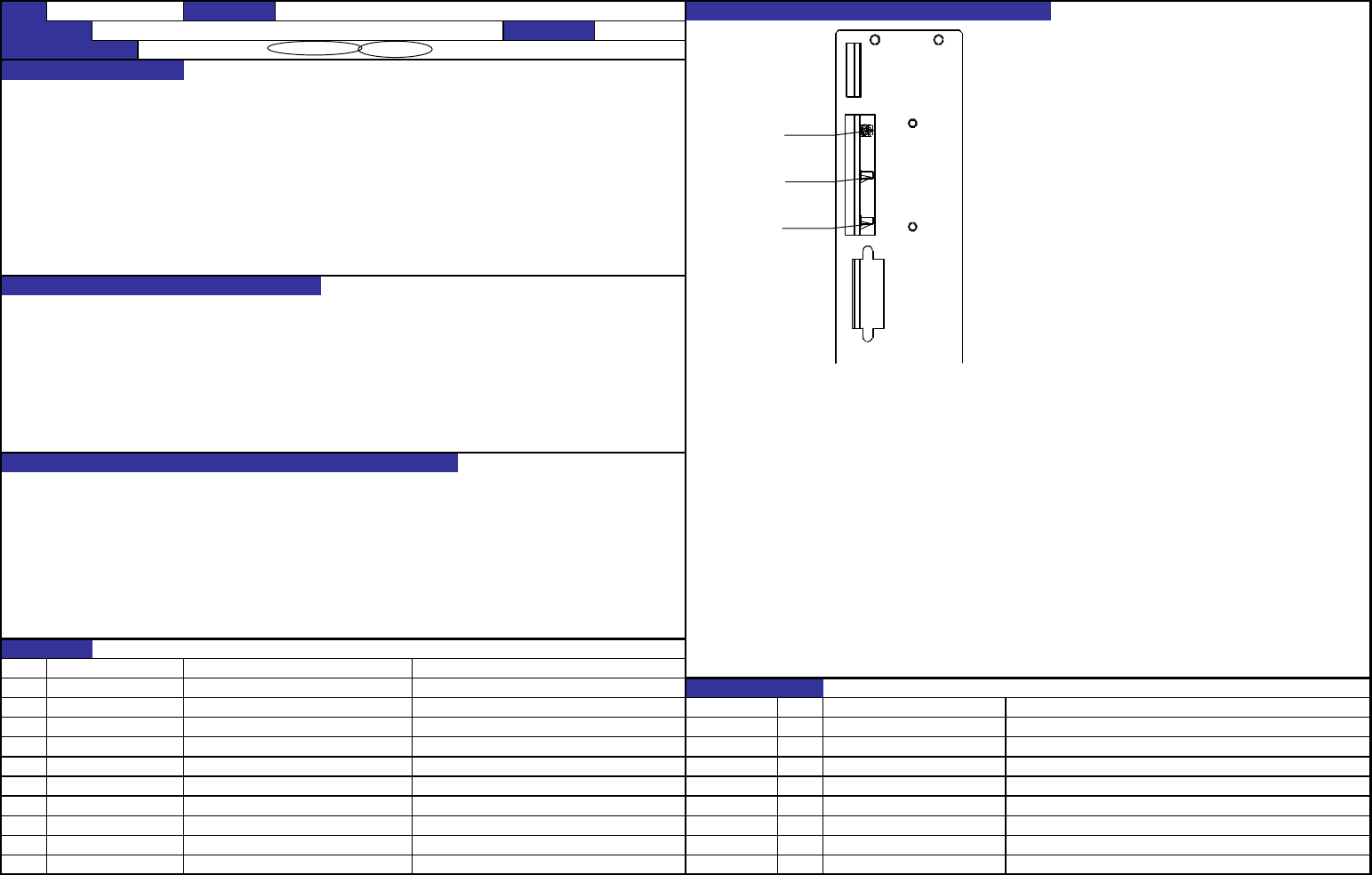

QA表 ＮＯ． 12 (1/2) ＮＯ． 12 (2/2)
机种
１、 把电压／电流切换开关拨到电流一侧（Ａ）
２、 把模式切换开关转换到ＦＵＮ模式。
３、
１、线性输出的设定 → 电流输出
２、激光传感器头的设置 → 正反射安装
３、激光传感器的测定物 → 镜面元件
４、线性输出的定标设定 → ７８±１０ｍｍ（４～２０ｍＡ） ４、 SENSING → SETTING → REGULAR
５、 SENSING → OBJECT → MIRROR
继续进行（２／２）部分的设定。
６、 I/O SET → ANALOG → FOCUS → ON
７、 主数字的显示以４ｎＡ闪烁，所以按ＳＥＴ键。
８、
１、是关于传感器模拟输出的设定，对Ａ／Ｄ变换值有很大影响。
２、是关于传感器头的装配的设定，对测定高度有很大影响。
３、是关于测定对象物的设定，对测定精度有很大影响。 ９、
４、是关于传感器的线性输出的设定，对测定高度有很大影响。
１０、
设定到此结束。接下来保存设定值。
１、实体的高度与测定高度有可能不一致，元件、基板面高度变得不正确。 １１、 SYSTEM → SAVE → OK → OK
２、元件的吸附错误增大
３、吸嘴对元件或基板的冲击损伤加大
设定的保存结束后，把模式切换开关转换到ＲＵＮ模式。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１４】－１２
一面看液晶画面一面用功能键选择设定。
设定方法如下：
通过按功能键（１～４）可以选择设定。
按ＥＳＣ键可以回到前一个设定画面。
内容 処理
日期
40032129 ＨＭＳ型２套
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
ＨＭＳ的设定（１／２） 作成日
ＣＸ－１
装置名称
电力
确认方法及调整方法（故障处理方法）
主数字的显示以２０ｎＡ闪烁，所以按Ｓ
ＥＴ键。
辅助数字的显示以９２．０００闪烁，所
以用Ｌ／Ｒ键和ＵＰ／ＤＯＷＮ键使变更
为８８．０００，再按ＳＥＴ键确定。
（实际的数字显示单位，在ｎ上面有符号
“－”。）
辅助数字的显示以６４．０００闪烁，所
以用Ｌ／Ｒ键和ＵＰ／ＤＯＷＮ键使变更
为６８．０００，再按ＳＥＴ键确定。
功能键
阈值选择开关
ＵＳＢ端口
输入输出线
传感器头连接器
激光亮灯LED
激光亮灯LED
起动LED
主数字
辅助数字
液晶画面
操作键
模式切换开关
ＲＳ－２３２Ｃ连接器
电压／电流切换开关
QA表 ＮＯ． 13 (1/2) ＮＯ． 13 (2/2)
机种
１、把模式切换开关的状态设定为ＲＵＮ。
２、按ＭＥＮＵ键，用功能键进行以下的选择设定。
３、ＤＩＧＩＴＡＬ → ＥＣＯ → ＯＦＦ（数字显示部设为非显示）
１、 省去不必要的计测显示等。 → 数字显示／液晶显示的非显示 ４、按ＭＥＮＵ键，用功能键进行以下的选择设定。
５、ＬＣＤ → ＯＮ／ＯＦＦ → ＯＦＦ（液晶显示设为非显示）
６、按ＭＥＮＵ键，用功能键进行以下的选择设定。
７、ＬＣＤ→ Ｂ．ＬＩＧＨＴ → ＯＦＦ（液晶背光设为关灯）
８、按３次ＥＳＣ键。
９、把模式切换开关的状态切换为ＦＵＮ模式。
１０、于是显示“Is change saved?”。选择“１ 是”，则非显示状态被保存。
１１、把模式切换开关的状态切换到ＲＵＮ模式。
※非显示状态设定后要从新设定时，请再按『ＭＥＮＵ』键。
１、 除了装配或维护之外，都不需要这些显示，否则可能使用户作出错误判断。 于是ＬＣＤ显示，可以进行从新设定。
※如果要将所有的设定从新设定（初始化）时，
则把模式切换开关切换为『ＦＵＮ』 → 『ＳＹＳＴＥＭ』 → 『ＩＮＩＴ』，选择ＯＫ
１、
由于ＨＭＳ的测定值含有修正值等，所以与传感器控制器的显示不一致。
有可能被不知道装置详细情况的用户当作缺陷。
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【１４】－１３
内容 処理
日期
40032129 ＨＭＳ型２套
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
设定激光传感器控制器的显示 作成日
ＣＸ－１
装置名称
电力
确认方法及调整方法（故障处理方法）
